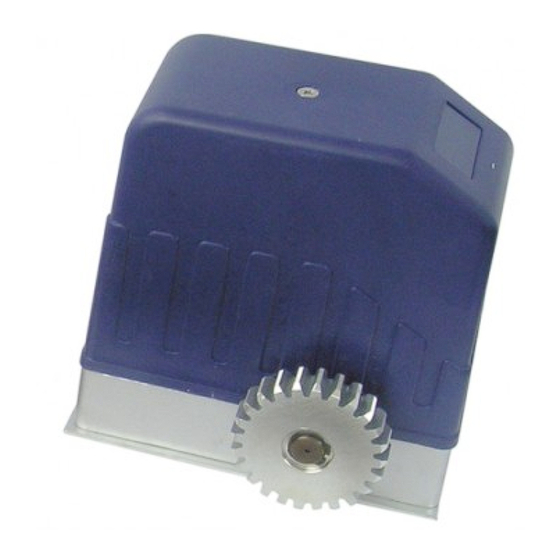

- Page 1 INSTRUCTIONS DE MONTAGE motorisation pour portail SLIDE 200 SLIDE 200 Réf. 104400 Pour portail coulissant en Fer, Bois, Alu ou PVC 8 m MAXI / 600 Kg MAXI...
- Page 2 bloc moteur clé de déverrouillage CONTENU DU KIT : fin de course magnétique boitier de commande télécommande crémaillère photocellules feu clignotant CONSEILS Vérifier absolument les points suivants : 1. La structure du portail doit être solide et appropriée. 2. Le portail ne doit pas représenter d’inclinaisons latérales excessives pendant sa course. 3.
- Page 3 INSTALLATION : vue d’ensemble OUVERTURE VERS LA DROITE crémaillière bloc moteur base en béton sur laquelle est fixée le bloc moteur OUVERTURE VERS LA GAUCHE Besoin d’une réponse? Reportez-vous à la page 16 pour contactez nos techniciens.
- Page 4 PROCÉDURE : Préparer une base en béton d’environ 40X30 cm et de 25cm de profondeur, y noyer la gaine pour le passage des câbles électriques. Dévisser la plaque de base métallique. capot plastique bloc moteur passage câbles plaque de base métallique Percer 4 trous de ø8mm.
- Page 5 Visser la plaque métallique sur la base en béton. gaines pour passage des câbles électriques tiges filetées Déverrouiller le moteur en utilisant la clé 2. Ouvrir com- plètement le portail. Fixer les longueurs de crémaillière sur le portail en utilisant un niveau à bulles. Veiller à...
- Page 6 INSTALLATION DES FINS DE COURSE MAGNÉTIQUES : contact magnétique de fin d’ouverture contact magnétique de fin de fermeture fin de course fin de course de fermeture d’ouverture 10 à 15 mm pilier pilier PORTAIL FERMÉ gauche droite VUE DE DESSUS fin de course d’ouverture 10 à...
- Page 7 BRANCHEMENT ÉLECTRIQUE : câble 2X1,5 mm2 câble 4X0,75 mm2 3 câbles 1,5 mm2 + 3 câbles 0,75 mm2 + 230V~ 1 câble 2,5 mm2 (Terre) à 60cm de pro- câbles 3X2,5 mm2 fondeur et recouvert d’un grillage plastique (Neutre+Phase+Terre) signalétique rouge (non fourni). PROTECTION PAR DISJONCTEUR 16A câble 2X0,75 mm2...
- Page 8 SCHÉMA DE CÂBLAGE ENTRE LE BOÎTIER DE COMMANDE ET LE BLOC MOTEUR : Avant de câbler, s’assurer que le secteur 230V est débranché. L2 L3 L4 L5 230Vac 11 et 12 doivent être connectés Besoin d’une réponse? Reportez-vous à la page 16 pour contactez nos techniciens.
- Page 9 CODAGE DE LA TÉLÉCOMMANDE : Brancher l’alimentation 230V. L2 L3 L4 L5 230Vac . Appuyer sur PROG-RX. L1 s’allume. Relâcher PROG-RX. . Appuyer sur un bouton de la télécommande (le même bouton sert pour l’OUVERTURE et la FERMETURE du portail; sauf dans le cas d’une fermeture automatique). Maintenir la pression sur la touche du transmetteur jusqu’à...
- Page 10 PROGRAMMATION DANS LE BOÎTIER DE COMMANDE : A FAIRE AVANT D’APPUYER SUR LA TÉLÉCOMMANDE. Il est possible d’obtenir différentes logiques de fonctionnement de la centrale en sélectionnant la position des dip-switches présents sur la carte. Ci-dessous est présenté un tableau qui décrit les fonctions associées à...
- Page 11 AVANT D’APPUYER SUR LA TÉLÉCOMMANDE, METTRE TOUS LES POTENTIOMÈTRES L2 L3 L4 L5 LA FLÈCHE DIRIGÉE VERS LE HAUT. 230Vac PERMET DE RÉGLER LA PUISSANCE DU MOTEUR En tournant sur la droite, la puissance augmente. Dans le cas d’un portail léger, baisser la puissance. Dans le cas d’un portail lourd, augmenter la puissance.
- Page 12 ACCESSOIRES OPTIONNELS ET CÂBLAGE : Avant de câbler, s’assurer que le secteur 230V soit débranché.. L2 L3 L4 L5 230Vac connecter 11, 12 et 13 Besoin d’une réponse? Reportez-vous à la page 16 pour contactez nos techniciens.
- Page 13 •Pour commander l’ouverture et la fermeture de votre portail -Télécommande supplémentaire : 104700 AVIDSEN -Calvier de codage sans fil : 104210 AVIDSEN -Interrupteur à clé 2 contacts : 104409 AVIDSEN •Pour la signalisation et la sécurité -Feu clignotant 230 V : 104755 AVIDSEN -Photocellules : 104229 AVIDSEN •Pour augmenter les performances de l’ouverture à...
- Page 14 La Domotique par AVIDSEN A l’intérieur de la maison, vous pouvez : -commander l’ouverture / fermeture de votre portail à partir : •Portier Vidéo : il existe plusieurs références •Portier Audio : il existe plusieurs références Votre télécommande vous permet aussi de : -commander l’ouverture / fermeture de votre porte de garage :...
- Page 16 Du lundi au samedi de 8H30 à 12H30 et de 14H à 18H. Munissez-vous des informations suivantes avant tout appel : -Modèle de l’automatisme : SLIDE 200 -Caractéristiques de votre portail : .Dimensions du portail : ......
