Sommaire des Matières pour Assa Abloy SL500
- Page 2 Sélecteur de fonctions en option ............................19 Dépannage .................................... 20 Service de maintenance ................................ 21 Liste des outils requis pour l’entretien ..........................21 Liste de vérification d’entretien.............................. 22 Autres produits de Les Systèmes d’Entrée ASSA ABLOY ....................23 2020-06-09 1008210-US-2.0...
- Page 3 Votre représentant local de Les Systèmes d’Entrée ASSA ABLOY autorisé est familier avec ces normes, ainsi que tous les codes locaux applicables que ASSA ABLOY recommande pour les portes piétonnes motorisées. L’entretien et les ajustements effectués par votre représentant de Les Systèmes d’Entrée ASSA ABLOY autorisé...
- Page 4 Garantie Les Systèmes d’Entrée ASSA ABLOY garantit l’absence de défauts de matériau ou de fabrication sur ses produits utilisés et entretenus comme prévu pendant une période de garantie de 12 mois, à compter de la date de livraison. Cette garantie ne s’applique qu’à...

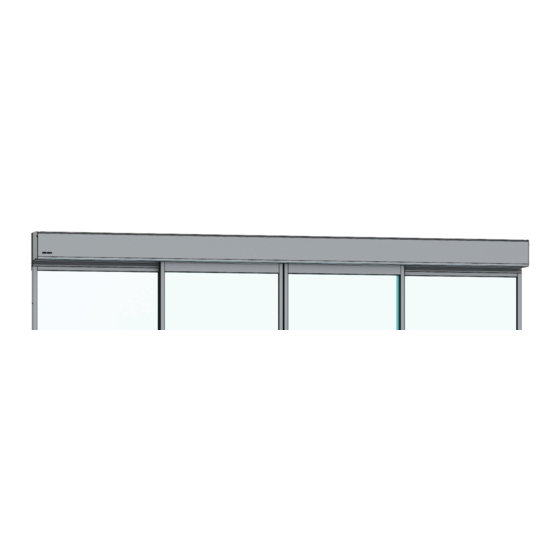

- Page 5 Pour les informations de contacts, voir dernière page de ce manuel. Utilisation prévue La ASSA ABLOY SL500 est conçu pour une installation entre deux jambages verticaux ou appliqué en surface. La tête contient le système d’entrainement, le système de control, supporte les panneaux coulissants, les panneaux latéraux et l’imposte au-dessus de la tête, si nécessaire.
- Page 6 Identification des composantes Description Description Connexions de 1008184 Courroie à dent 1701406 l’alimentation principale Bloc d'alimentation (PSU 1008147 Roue de tension 1007118 150) Unité d’entraiment 1007035 Arrête de porte 1008112 Unité principale de 1007773 Jambage à poche US-01-0931-LLXX commande (MCU) Jambage sans US01-0438-LLXX poche...
- Page 7 La fermeture commence quand aucune impulsion d’ouverture n’est reçue et que le temps de maintien ouvert a expiré, et qu’aucun détecteur de présence n’est activé. L'utilisateur de la ASSA ABLOY SL500 peut sélectionner cinq modes de fonctionnement différents, si un sélecteur de fonctions est installé. Voir sélecteurs de fonctions à la page 8 Spécifications techniques...
- Page 8 Sélecteurs de fonctions Les fonctions de la porte sont sélectionnées eb tournant le knob ou la clé du sélecteur. Les différents modèles de sélecteur sont: 5-Position avec clé. • 5-Positions avec knob. • 3-Positions avec knob • Sélecteur à clé de 5 positions Sélecteur manuel à...
- Page 9 • Si la porte est fermée après une ouverture complète, il faut attendre une minute pour que la porte puisse s’ouvrir partiellement à nouveau. • La largeur de l’ouverture partielle représente 75% de l’ouverture complète par défaut, peut être ajusté au chantier. La porte reste ouverte en permanence.
- Page 10 Sécurité intégrée Pour permettre un passage en toute sécurité durant la fermeture de la porte, la porte ré-ouvre immédiatement en cas de rencontre d’un obstacle puis se referme à vitesse lente pour contrôler si l’obstacle a (ou non) disparu. Si un obstacle est détecté en ouverture, les panneaux s’arrêtent immédiatement et la fermeture s’effectue après une temporisation.
- Page 11 Détecteurs avec technologies avancés Les détecteurs ASSA ABLOY ont été testés et approuvés par le laboratoire de test d’ASSA ABLOY pour une utilisation sur portes coulissantes automatiques de ASSA ABLOY. Ces détecteurs de présence améliorent la détection déjà élevé d'obstruction obtenue par la détection de la force d'écrasement autocontrôlé.
- Page 12 Ouvrez la porte et déplacez votre main d'un côté (droite / gauche) dans le champ de présence de la face intérieure de la porte. Gardez-la immobile pendant plusieurs secondes à environ 11,75 "(30 cm) au-dessus du niveau du sol. La porte doit rester ouverte tant que vous êtes dans la zone de détection.
- Page 13 Ouverture en battant en cas d’urgence Dans le cas d'une urgence, les portes coulissantes sont également capables d’ouvrir en battant en poussant sur le panneau (voir décalque d'urgence). Les panneaux actifs et panneaux latéraux s’ouvrent en battant vers l'extérieur lorsqu'une pression définie est appliquée du côté...
- Page 14 Laissez la porte se fermer après une impulsion en veillant à ce que rien n'empêche la porte de se fermer et de se verrouiller (si la réglementation l'exige). = prendre les mesures approprié = Communiquer avec votre représentant De Les Systèmes d’Entrée ASSA ABLOY 2020-06-09 1008210-US-2.0...
- Page 15 NETTOYAGE La meilleure façon d'éliminer la poussière et la saleté du Besam SL500 est d'utiliser de l'eau et un chiffon doux ou une éponge. Un détergent doux peut être utilisé. Pour maintenir la qualité de la couche d'émail, les surfaces doivent être nettoyées une fois / quatre mois.
- Page 16 Accessoires de sécurité Même si la ASSA ABLOY SL500 est installée pour se conformer à tous les règlements de sécurité en vigueur, il est possible d'améliorer la sécurité/confort avec les ajouts suivants (s'il vous plaît contactez votre représentant de Les Systèmes d’Entrée ASSA ABLOY pour une description détaillée).
- Page 17 Fonctions des Entrées/Sorties (E/S) Connexion d'alarme incendie Utilisé pour fermer ou ouvrir la porte en cas d’alarme incendie avec le système d’alimentation principal. Indication d'erreur externe Obtenu si une lumière ou un avertisseur sonore est connecté. Fonction d’ouverture/fermeture Une impulsion à un bouton alternera entre Ouvrir et Fermer. La porte reste ouverte jusqu'à la prochaine impulsion ou peut, après un délai réglable, commencer automatiquement à...
- Page 18 Système de guide du bas Trois systèmes de guidage du bas sont disponibles: 1. Le pivot a ressort (Pin guide) - (FBO, ou Ouverture en battant de tous les panneaux) avec rail au plancher - Le guide à roulette (Roller guide) (PLF ou panneau latéral fixe) avec rail du panneau latéral 2.
- Page 19 Sélecteur de fonctions en option Sélecteur de fonctions 5 positions à clé N / P: US15-1500-06 Espaceur pour sélecteur de fonctions P/N: US15-1500-03 Décalque de vinyle (Sélecteur de fonctions 5 positions) N / P: US24-1500-51 Ensemble pour sélecteur de fonctions distance Extension N / P: US15-1500-02 Ensemble mode de fonctionnement du...
- Page 20 Réinitialiser le système sélection le mode du sélecteur de fonction. Voir sélecteur de fonction à la page 8 Laisser la porte se fermer complètement sans interruption. *Si le problème persiste communiquez avec votre représentant de Les Systèmes d’Entrée ASSA ABLOY 2020-06-09 1008210-US-2.0...
- Page 21 Des inspections régulières doivent être effectuées conformément aux réglementations nationales et la documentation du produit par un technicien de ASSA ABLOY formé et qualifié. Le nombre d'occasions de service doit être conforme aux exigences nationales et à la documentation du produit. Ceci est particulièrement important lorsque l'installation concerne une porte coupe-feu ou une porte avec fonction d'ouverture en battant en cas d'urgence.
- Page 22 Liste de vérification d’entretien Mesurer / Ajuster délais à la norme ANSI / BHMA A156.10 et les codes locaux; régler si nécessaire (temps ouvert • - 1,5 seconde ou plus). Mesurer / Ajuster la forces à la norme ANSI / BHMA A156.10 et les codes locaux; régler si nécessaire. •...
- Page 23 Tel: (888) 608 9242 (service) • Tel: (905) 608 9242 (sale) www.info.ca.entrance@assaabloy.com ASSA ABLOY Entrance Systems Inc., 1900 Airport Road, Monroe, NC 28110, US Tel: (704) 290 5520 • Fax: (704) 290 5544 Tel: (877) 237 2687 (service) • Tel: (866) 237 2687 (sale) www.besam-usa.com •...
