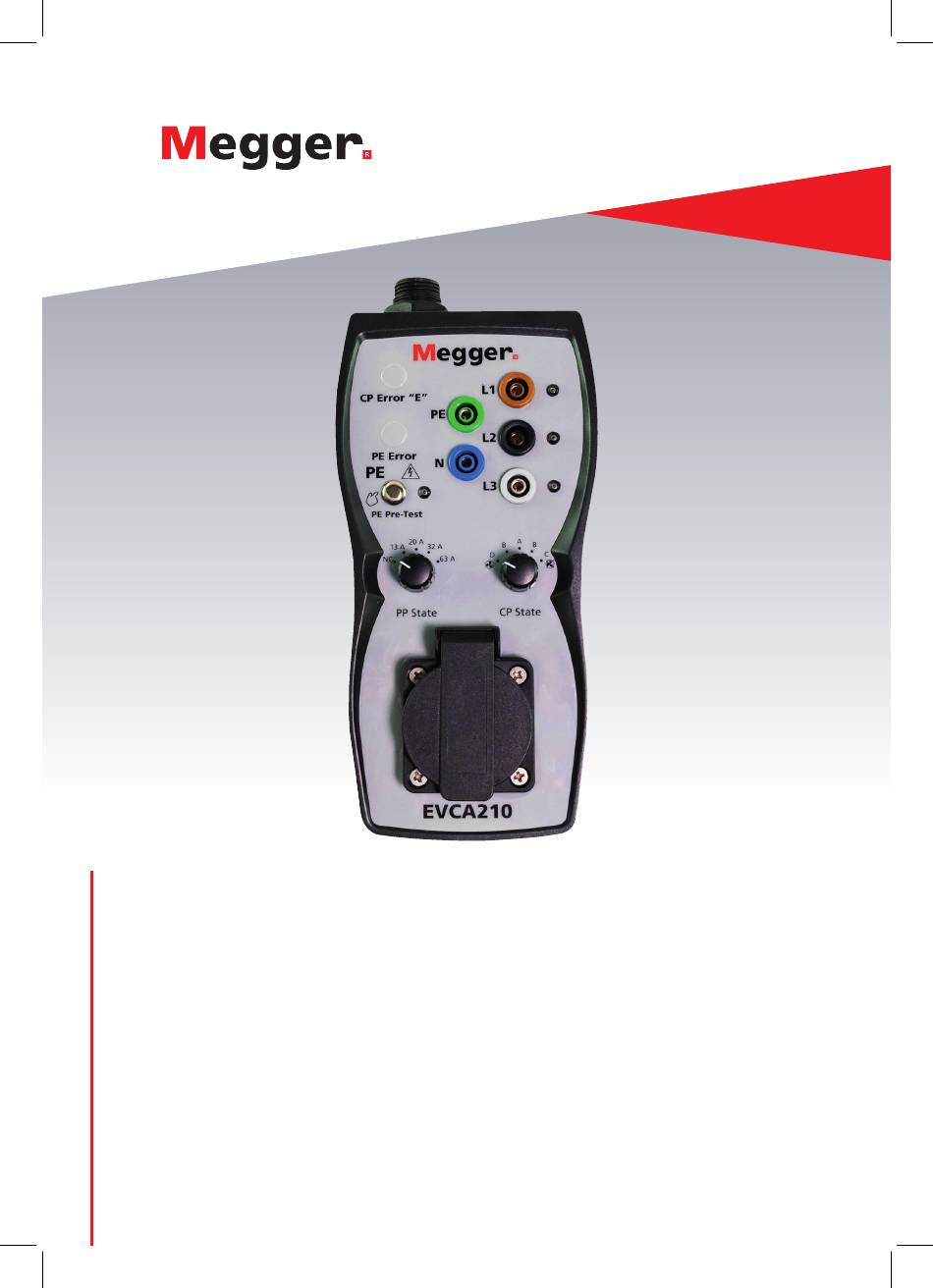

- Page 1 EVCA210 Adaptateur pour borne de recharge de véhicule électrique Manuel d’utilisation...
- Page 2 Megger Limited, Archcliffe Road, Dover, Kent CT17 9EN. ANGLETERRE Tél : +44 (0)1304 502101 Fax : +44 (0)1304 207342 www.megger.com Megger Ltd se réserve le droit de modifier à tout moment, sans avis préalable, les caractéristiques de ses appareils. Bien que tout ait été mis en œuvre pour assurer l’exactitude des informations contenues dans le présent document, Megger Ltd.
-
Page 3: Déclaration De Conformité
2014/53/UE. Les autres équipements fabriqués par Megger Instruments Limited décrits dans le présent manuel utilisateur sont conformes aux Directives 2014/30/UE et 2014/35/UE pour les aspects où elles s’appliquent. Le texte intégral des déclarations de conformité aux directives UE de Megger Instruments est disponible à l’adresse Internet suivante : megger.com/company/about-us/eu-dofc... - Page 4 Ce manuel d’utilisation décrit le fonctionnement et les fonctions de l’adaptateur pour borne de recharge de véhicule électrique EVCA210. Megger Limited se réserve le droit de modifier les caractéristiques de ces appareils à tout moment, sans préavis. Megger détient les droits de propriété intellectuelle du contenu, notamment la conception, le texte, les graphiques et les logos du présent manuel de l’utilisateur.
-
Page 5: Avertissements De Sécurité
„ Si aucune tension n’est présente entre la phase et le neutre des bornes ou entre la phase et le neutre des prises secteur avant lorsque l’EVCA210 est branché à la borne de recharge à l’aide d’une prise de recharge appropriée, et que la borne de recharge est en mode de recharge, le fusible interne de l’EVCA210 est peut être grillé. -
Page 6: Symboles Utilisés Sur L'instrument
Attention : risque de choc électrique Attention : danger – consulter le manuel d’utilisation Équipement entièrement protégé par une double isolation (Classe II) Équipement conforme aux directives UE en vigueur Ne pas jeter dans les ordures ménagères Terre (masse) www.megger.com... -
Page 7: Description Générale
„ 1 x Adaptateur pour borne de recharge de véhicule électrique EVCA210 „ 1 x prise de recharge VE de type 2 32 A „ 1 x prise de recharge VE de type 1 32 A (EVCA210- UK uniquement) „ Mallette de transport avec fermeture éclair „... - Page 8 Description générale Tous les cordons fournis avec l’EVCA210 font partie intégrante du circuit de mesure de l’adaptateur et ne doivent en aucun cas être modifiés ou changés. L’EVCA210 possède les caractéristiques opérationnelles suivantes : „ Pré-test de la terre de protection (PE) pour vérifier l’absence de tensions dangereuses à la borne PE.
-
Page 9: Consignes Générales D'utilisation
Prise secteur avant = Type J (SEV 1011) L’EVCA210 est conçu pour tester le fonctionnement et la sécurité des bornes de recharge mode 3 pour les charges CA. Cet adaptateur vous permet de mener des tests avec des instruments de test appropriés tels qu’un testeur multifonctions MFT de Megger. -
Page 10: Raccordement De L'adaptateur De Test Evca210 À La Borne De Recharge
à la borne de recharge. 1. Branchez le câble de test de type 1 ou de type 2 à l’adaptateur de test EVCA210. 2. Branchez l’EVCA210 à la borne de recharge à tester à l’aide du câble de test choisi. -
Page 11: Test D'une Borne De Recharge
Tests électriques L’EVCA210 permet à l’opérateur de raccorder, de manière contrôlée et sûre, son équipement de test électrique à la borne de recharge testée pour réaliser les tests de sécurité électrique de la borne de recharge et des circuits associés. -
Page 12: Pilote De Contrôle - État Cp
32 A 63 A Remarque : L’EVCA210 charge le circuit et ne conduit pas de courant fort pendant cette mesure. Pilote de contrôle - État CP Une fois l’adaptateur EVCA210 connecté au point de charge, utilisez le commutateur rotatif CP State pour sélectionner différents états de véhicule simulés. -
Page 13: Indicateurs De Phase
L’appareil comporte trois voyants LED (L1, L2 et L3), un pour chaque phase. Lorsque l’adaptateur EVCA210 est raccordé à la borne de recharge à l’aide d’une des deux prises de charge disponibles, les voyants LED s’allument lorsque des tensions de phase sont détectées par rapport au neutre. -
Page 14: Test De Charge
à charger), avec l’état PP sur n’importe quelle valeur excepté NC, une charge externe peut être raccordée à la prise secteur, avec un courant maximum de 10 A, pendant de courtes durées. L’EVCA210 est protégé contre les surcharges par un fusible 10 A. Maintenance : Si l’adaptateur EVCA210 est utilisé... -
Page 15: Caractéristiques Techniques
0 °C à +40 °C fonctionnement Température de stockage -10 °C à +50 °C Humidité d’exploitation 10 % à 85 % d’humidité relative sans condensation Calibre du fusible Céramique 10 A/250 V (5 mm x 20 mm) Produit fabriqué en Chine www.megger.com... -
Page 16: Nettoyage
Nettoyage Si l’EVCA210 ou les prises de charge doivent être nettoyés, essuyez-les à l’aide d’un chiffon humidifié avec un détergent ménager doux. Ne nettoyez jamais l’adaptateur ou les prises s’ils sont raccordés à un circuit de mesure. -
Page 17: Photographies D'application
Photographies d’application Photographies d’application www.megger.com... - Page 18 Note Note www.megger.com...
- Page 19 Note www.megger.com...
