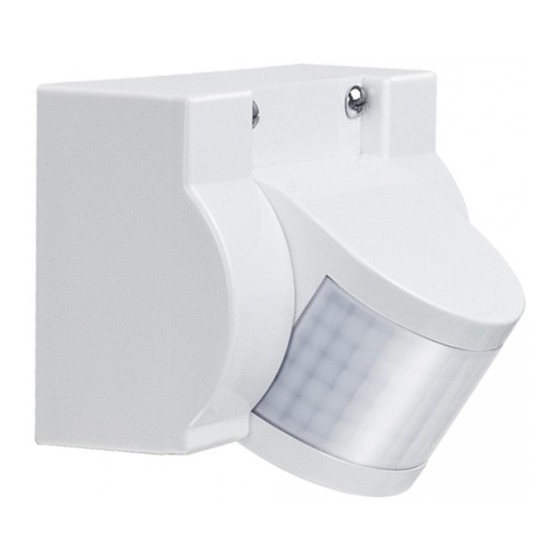

- Page 1 Mode d’emploi. Détecteurs de mouvements MZ 2000 / 3000 MZ 2001 / 3001...
- Page 2 Important -Avant de commencer l’installation du détecteur de mouvement, véri- fiez (à l’aide d’un voltmètre) que le secteur 230V soit hors tension ! Fonctionnement L’interrupteur passif à infrarouge réagit au rayonnement thermique d’un corps chaud mouvement. lumière s’allume automatiquement dès qu’un individu s’approche de la zone surveillée; dès que celui-ci sort de cette zone, la lumière s’éteint après une temporisation réglable de 10sec à...
- Page 3 Branchement des récepteurs La commutation de courants (de démarrage !) élevés réduit considérablement la durée de vie du relais intégré au détecteur. Assurez-vous donc de ne pas surcharger le relais. Vérifiez les courants (de démarrage !) avec la notice technique du luminaire (pour un relais 10A).
- Page 4 Schémas Installation standard Parallèle avec un Schéma 3 Parallèle avec une minuterie En raccordant un générateur d’impulsion (Art. 5900) à un détecteur sans impulsion, il est possible de commander une minuterie..
- Page 5 Schémas Trois Détecteur standard en parallèle, avec un interrupteur pour l’éclairage permanent. Lorsque plus de trois détecteurs de mouvements sont branchés en parallèles ou pour la commande de récepteurs inductifs (Ballaste, relais, transfo etc.), il est conseillé de raccorder un condensateur de compensation.
- Page 6 à partir duquel la détection est activée. Pour que le détecteur active la lumière uniquement lorsqu’il fait sombre, tourner le potentio- mètre dans le sens du symbole « ». Vue de profile Vue de dessus. Détection 180° MZ 3000 MZ 2000 Détection frontale PAS SENSIBLE (env. -50%) Détection parallèle SENSIBLE...
- Page 7 Comment remédier aux pannes Problèmes: Cause/Correction Pir ne s’enclenche pas: -Seuil crépusculaire trop haut -Contrôler l’ampoule de la lampe -Vérifiez la tension et les fusibles du secteur S’enclenche et s’éteint -Vérifiez qu’il n’y a pas de source sans raison: parasite dans la zone surveillée: Courants d’air, animaux, etc.
- Page 8 Zone de détection: 180 ° max. 15m (frontal) 2x6m (latéral) Température : -30 à +55 °C Hauteur de Montage 1.2m à 3.5m Dimensions MZ 2000: 106x55x70mm Dimensions MZ 3000: 86x86x86mm Protection: IP54 Montage extérieur. éclaboussure / Classe II Grille de protection disponible Ne jetez pas les appareils électriques usés avec les déchets...
