CAME XTS 7 WH WIFI Manuel D'installation Et De Configuration
Masquer les pouces
Voir aussi pour XTS 7 WH WIFI:
- Manuel d'installation et de configuration (65 pages) ,
- Manuel pour l'utilisateur (28 pages)
Manuels Connexes pour CAME XTS 7 WH WIFI
Sommaire des Matières pour CAME XTS 7 WH WIFI
- Page 1 Portier vidéo mains libres Wi-Fi à écran tactile FA01680-FR XTS 7 WH WIFI XTS 7 BK WIFI XTS 7 WH WFBF FR Français MANUEL D’INSTALLATION ET DE CONFIGURATION...
- Page 2 RÉFÉRENCES NORMATIVES Ce produit est conforme aux directives applicables, en vigueur lors de sa fabrication. CAME S.p.A. déclare que le produit décrit dans ce manuel est conforme à la Directive 2014/53/UE et au document Radio Equipment Regulations 2017. Les textes complets des déclarations de conformité UE (CE) et UK (UKCA) sont disponibles sur www.came.com.

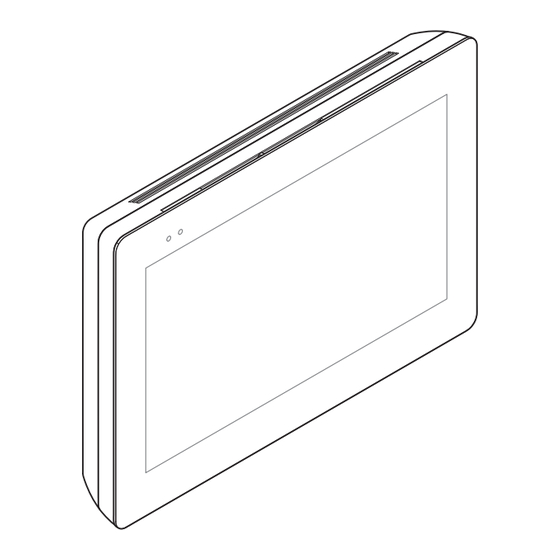

- Page 3 DESCRIPTION Portier vidéo mains libres Full Touch pour système mural X1. Description des parties Vue de face 1 Voyants led de signalisation 2 Haut-parleur 3 Écran tactile. 4 Micro Vue de dos 5 Logement pour carte Micro SD (non fournie) pour utilisations futures.
- Page 4 Données techniques Type XTS 7 WIFI Alimentation locale (VDC) 14 ÷ 18 Absorption max. (mA) Absorption en mode veille (mA) Température de stockage °C* -25 ÷ +70 Température de fonctionnement °C 0 ÷ +40 Degré de protection (IP) Écran tactile capacitif TFT (pixels) 1024 x 600 Standard wireless (IEEE) 802.11b, 802.11g, 802.11n...
- Page 5 INSTALLATION...
- Page 6 Il est possible d’utiliser les vis et les chevilles fournies pour fi xer le support au mur de manière à ce que l’installation du dispositif soit plus solide. Instructions pour l’installation de postes internes connectés au réseau Wi-Fi Installer le poste interne à l’écart de tout objet métallique pouvant perturber le signal ou de tout dispositif générant des champs magnétiques, si possible dans la même pièce que le routeur ou, quoi qu’il en soit, de manière à...
- Page 7 Exemples d'installation Installation de 4 postes internes dans une même habitation Il est possible d’activer la connexion WiFi sur un seul poste interne. Les applications sont associées au poste interne avec WiFi activé. VAS/101 VAS/101 VAS/100.30 VCM/1D VCM/2D UTP/CAT 5 2x1,5 mm ≤...
- Page 8 Installation du dispositif dans plusieurs habitations avec blocs d’alimentation de diff érent type. Dans une habitation à plusieurs postes internes, la connexion WiFi peut être activée sur un seul d’entre eux. Les applications sont associées au poste interne avec WiFi activé. VAS/101 VAS/101 VAS/101...
- Page 9 Installation dans une habitation bifamiliale avec un dispositif par habitation Les applications sont associées au poste interne avec WiFi activé. XDV/304 VAS/100.30 VCM/1D VCM/2D UTP/CAT 5 2x1,5 mm ≤ 100 ≤ m 100 ≤ m 100 – – ≤ m 100 ≤...
- Page 10 Cette section requiert des connaissances spécifi ques sur Confi gura on X2 le fonctionnement du système Réseau portier-vidéo. Une confi guration incorrecte pourrait provoquer des CAME Connect mauvais fonctionnements partiels Mul média ou complets, raison pour laquelle modifi cation certains Authen fi ants paramètres requiert la saisie du...
- Page 11 Confi guration X2 A Ce bouton permet d’envoyer le numéro de série (SN= Serial Envoyer SN Number) au logiciel Pcs/Xip en phase de programmation. Programma on manuelle B Ce bouton permet d’eff ectuer la programmation manuelle du dispositif. La procédure complète pour la programmation manuelle de l’appel est indiquée dans les manuels des postes externes.
- Page 12 I Après avoir choisi la modalité de connexion, ce bouton permet de Type de connexion WiFi WiFi choisir et de confi gurer le réseau Wi-Fi. Ac vé Confi gurer WiFi Le dispositif eff ectue toutes les 30 Modalité DHCP secondes un balayage des réseaux disponibles.
- Page 13 Ac va on connexion Les confi gurations par défaut Fournisseur services Internet prévoient l'activation connexion à CAME Connect. État La connexion à CAME Connect doit être activée pour permettre la réception des appels sur App. Sauveg Sauvegarder arder 19:02 Jeudi 01 févr.
