FAAC TML 2 Manuel De Montage

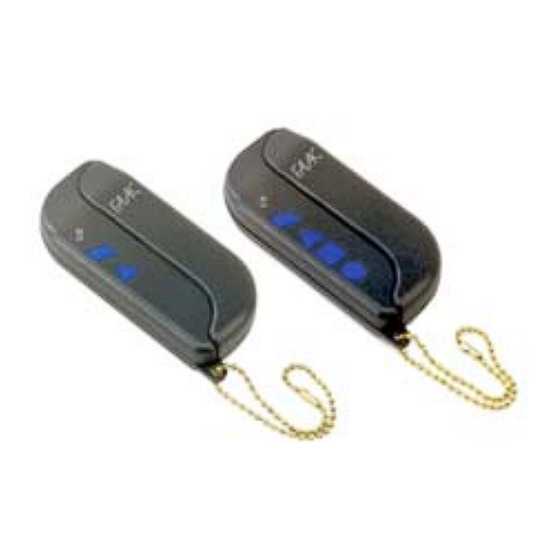

FAAC TML 2 – TML 4 zenders 868 MHz
Product in overeenstemming met de Richtlijn 99/05/EEG.
Product erkend in alle landen van de EU.
1. EEN MASTER / SLAVE HANDZENDER HERKENNEN
* MASTER : door op een willekeurige toets van een master-
handzender te drukken, knippert de led eenmaal voordat hij
constant gaat branden.
* SLAVE : door op een willekeurige toets van een slave-
handzender te drukken, gaat de led onmiddellijk met constant
licht branden.
2. PROGRAMMEERSEQUENS
1) Voed de installatie nadat deze gemonteerd is en de
elektrische componenten van het systeem 868 SLH-LR zijn
aangesloten. (zie fig. 1)
2) Gebruik een master-handzender om de installatiecode in te
stellen op de decodeerkaart/ontvanger RP (zie codering
installatie)
3) Gebruik dezelfde master-handzender om de installatiecode in
te stellen op de andere handzenders van de installatie ("zie
codering handzender")
4) De gecodeerde handzenders worden automatisch opgeslagen
op de decodeerkaart/ontvanger RP door eenvoudig tweemaal
achtereen, binnen max. 5 seconden, het kanaal van de zender te
activeren.
3. CODERING INSTALLATIE
1) Druk tegelijkertijd op de knoppen P1 en P2 van de master-
handzender en laat hen weer los wanneer de led knippert (na
ongeveer een seconde)
2) Druk op de zelfleerknop op de decodeerkaart/ontvanger RP en
houd hem ingedrukt : de led moet knipperen;
3) Druk op een kanaal op de master-handzender (terwijl de led
ervan nog aan het knipperen is) en houd hem ingedrukt (de led
van de zender gaat met constant licht branden)
4)Controleer op de decodeerkaart/ontvanger RP of de led een
paar seconden lang vast gaat branden, om te bevestigen dat de
"installatiecode" in het geheugen is opgeslagen, alvorens de
zelfleerknop los te laten.
5)Laat de knop van het kanaal van de master-handzender weer
los.

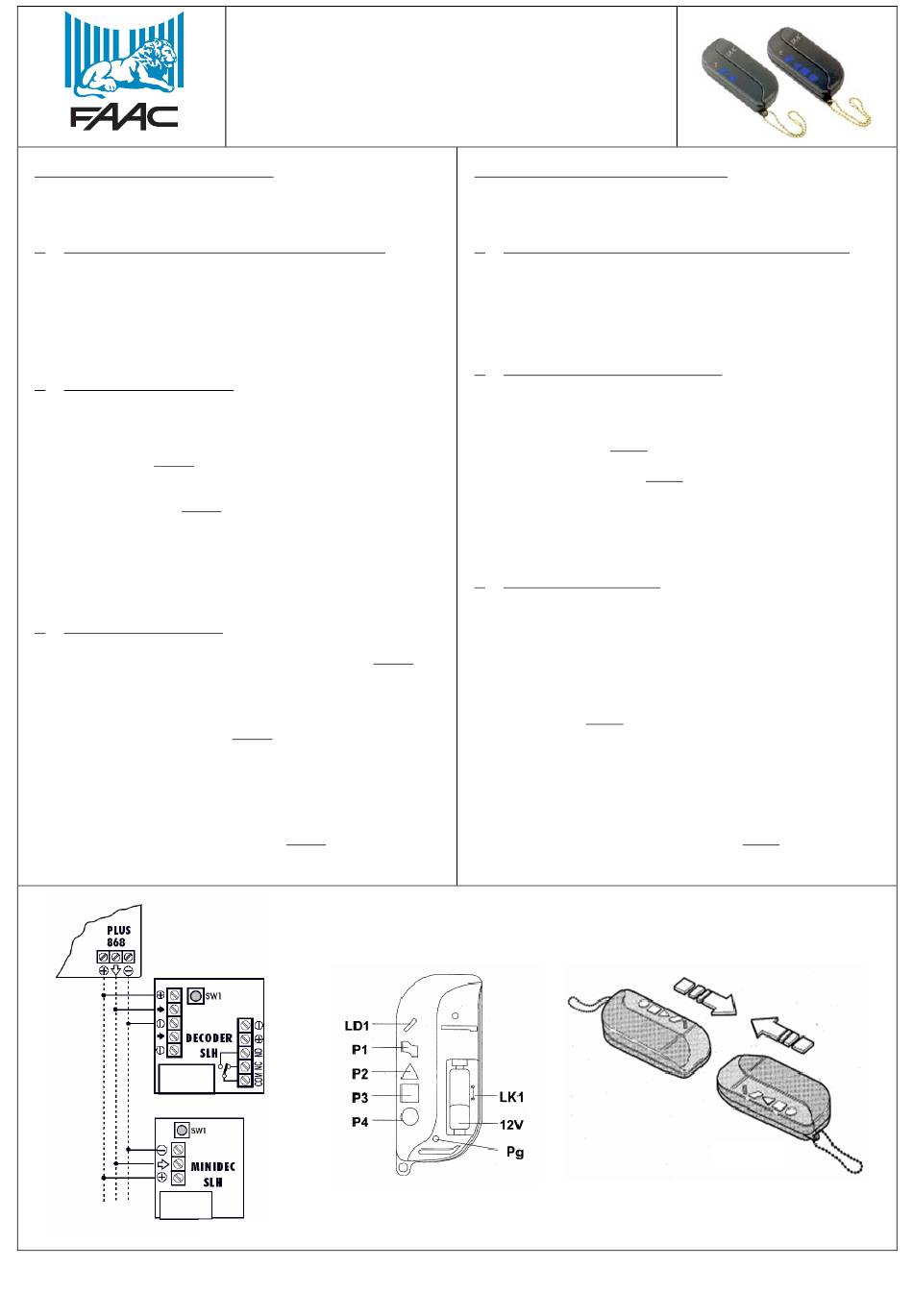

FAAC TML 2 - 4 (11/2004)
MONTAGEHANDLEIDING / MANUEL DE MONTAGE
FAAC TML 2 – TML 4
Fig. 1
868 MHz
Emetteurs FAAC TML 2 – TML 4 433 MHz
Produit conforme à la Directive 99/05/EEG
Produit notifié dans tous les pays de l'U.E.
1. COMMENT RECONNAITRE UN TML MAITRE / ESCLAVE
* MAITRE : en appuyant sur une touche quelconque d'un TML
maître, la led clignote avant de s'allumer avec une lumière fixe.
* ESCLAVE : en appuyant sur une touche quelconque, d'un TML
esclave la led s'allume immédiatement avec une lumière fixe.
2. SEQUENCE DE PROGRAMMATION
1) Alimenter l'installation après avoir effectué l'installation après
avoir effectué l'installation et les connexions électriques des
composants du système 868 SLH (voir fig. 1)
2) Utiliser un TML maître pour fixer le "code installation" sur la
carte de décodage / récepteur RP (voir "codage installation"
3) Utiliser le même TML maître pour introduire le code de
l'installation (voir "codage TML")
4) Les TML codifiés seront mémorisés automatiquement dans la
carte de décodage / récepteur RP en activant simplement deux
fois de suite, dans un délai maxi de 5 secondes, le canal de
l'émetteur.
3. CODAGE INSTALLATION
1) Appuyez simultanément sur les poussoirs P1 et P2 du TML
maître
utilisé pour le codage de l'installation et les relâcher lorsque la
Led clignote (au bout d'une seconde environ);
2) Sur la carte de décodage / récepteur RP / appuyer et
maintenir dans cette position le poussoir d'auto apprentissage :
la Led doit clignoter.
3) Sur le TML maître (tandis que la led clignote) appuyer et
maintenir
dans cette position un canal (la led de l'émetteur s'allume avec
une lumière fixe).
4) Sur la carte de décodage / récepteur RP, vérifier l'allumage
fixe de la led pendant deux secondes, pour avoir la confirmation
que la mémorisation du "code installation" a eu lieu, avant de
relâcher le poussoir d'apprentissage;
5) Relâcher le poussoir du canal du TML maître.
Fig. 2
Fig. 3
1/2
