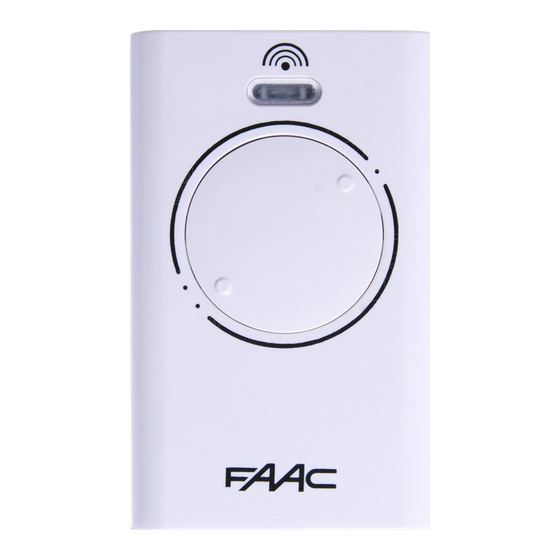

I - XT2 cod. 787005-787009-7870091 XT4 cod. 787006-787010-7870101

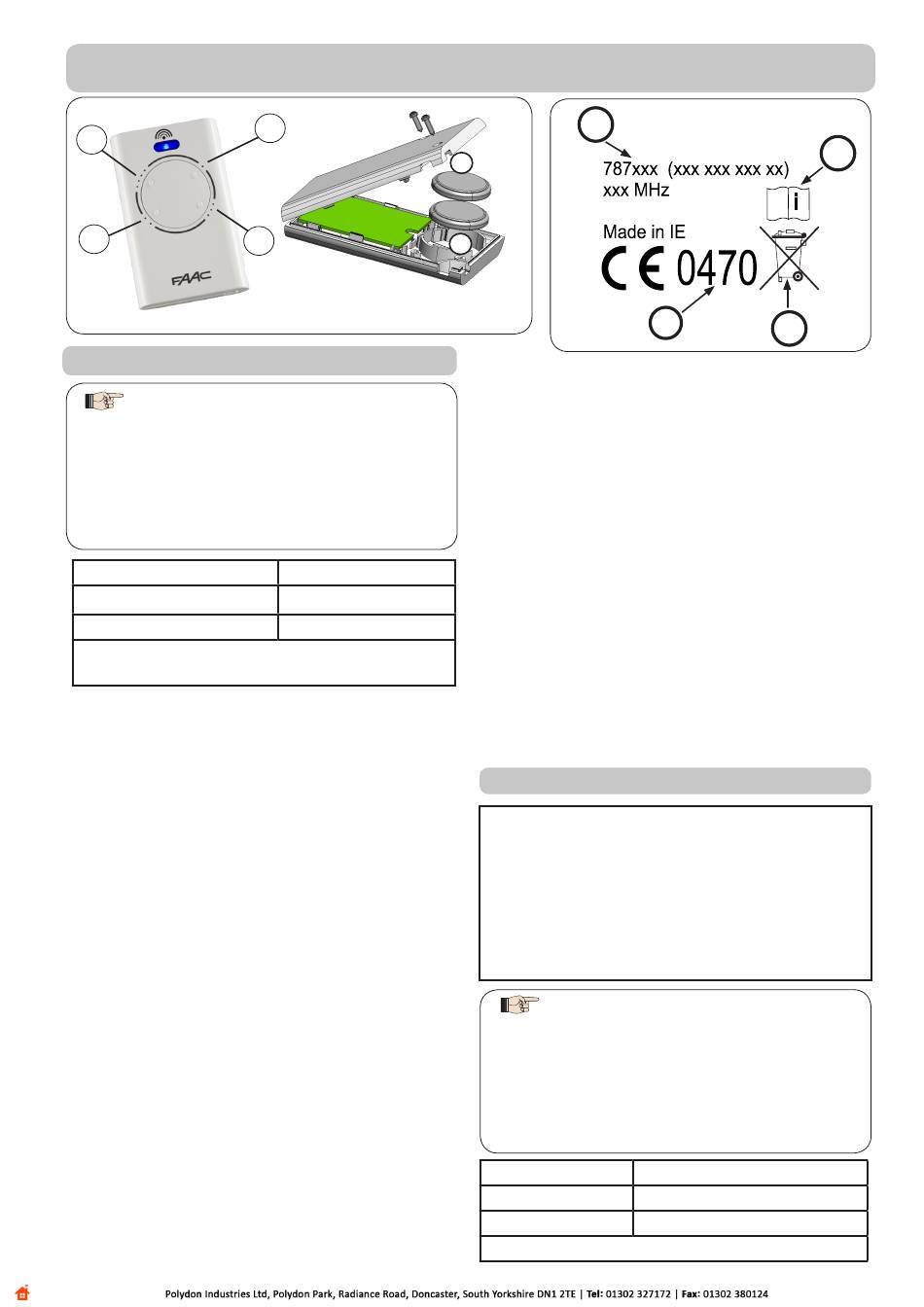

DESCRIZIONE ETICHETTA ( Figura 2 )
A - Codice identificativo del modello
B - Leggere le istruzioni
C - Smaltire secondo le direttive vigenti
D - Riferimento notified body
Frequenza di lavoro
Tipo batteria
Uso esclusivo
Questo prodotto è conforme alla direttiva
RICONOSCERE UN Tx MASTER/SLAVE
•master : premendo qualsiasi tasto di un TX master,
il led effettua un lampeggio prima di accendersi a
luce fissa.
•slave : premendo qualsiasi tasto di un TX slave, il
led si accende subito a luce fissa.
SEQUENZA DI PROGRAMMAZIONE
)Alimentare l'impianto dopo aver effettuato l'instal-
lazione ed i collegamenti elettrici dei componenti
del Sistema 868 SLH.
2)Utilizzare un Tx master per impostare il "codice im-
pianto" sulla scheda decodifica/ricevente RP (vedi
"codifica impianto").
3)Utilizzare lo stesso Tx master per impostare il codice
impianto sugli altri Tx dell'impianto (vedi "codifica
Tx").
4)I Tx codificati verranno memorizzati automatica-
mente nella scheda decodifica/ricevente RP sempli-
cemente attivando due volte in successione, entro
max 5 secondi, il canale del trasmettitore.
CODIFICA IMPIANTO
•Premere contemporaneamente i pulsanti P1 e P2
del Tx master e rilasciarli quando il led lampeggia
(dopo circa un secondo);
•Sulla scheda decodifica/ricevente RP , premere e
mantenere premuto il pulsante di apprendimento:
il led deve lampeggiare;
•Sul Tx master (mentre il suo led sta ancora lampeg-
giando), premere e mantenere premuto un canale
(il led del trasmettitore si accende a luce fissa);
•Sulla scheda decodifica/ricevente RP , verificare
l'accensione fissa del led per un paio di secondi,
www.metalines.com
FAAC XT2-XT4 868 SLH - SLH LR
P1
P3
868.35 MHz ±00KHz
2pile litio3V CR2032
Apricancello
99/05/CEE
A
_
+
1
a conferma dell'avvenuta memorizzazione del
"codice impianto", prima di rilasciare il pulsante di
apprendimento;
•Rilasciare il pulsante del canale del Tx master.
CODIFICA TX
•Premere contemporaneamente i pulsanti P1 e P2
del Tx master utilizzato per la codifica impianto, e
rilasciarli quando il led lampeggia (dopo circa un
secondo);
•Accostare frontalmente a contatto il Tx master al
Tx da codificare (master o slave);
•Sul Tx master (mentre il suo led sta ancora lampeg-
giando), premere e mantenerepremuto lo stesso
canale utilizzato per la codifica impianto: il led si
accende a luce fissa;
•Sul Tx da codificare, premere il canale desiderato
e rilasciarlo quando il led si spegne dopo un doppio
lampeggio, a conferma dell'avvenuta memorizza-
zione del "codice impianto";
•Rilasciare il pulsante del canale del Tx master;
•Ripetere la stessa procedura per ogni Tx da
codificare.
GB - XT2 cod. 787005-787009-7870091 XT4 cod. 787006-787010-7870101
The complete CE Declaration can be downloa-
ded from www.faacgroup.com
RISK OF EXPLOSION IF BATTERY IS REPLACED
BY AN INCORRECT TYPE.
DISPOSE OF USED BATTERIES ACCORDING
TO THE INSTRUCTIONS.
DESCRIPTION OF THE LABEL (Fig. 2 )
A - Model identification code
B – Read the instructions
C –
Observe the current regulations for a correct disposal
D – Notified body reference
Work frequency
Battery type
Intended use
This product conforms to directive 99/05/EEC

D
C
CAUTION:
868.35 MHz ±00KHz
2 X CR2032 3V lithium batt.
Gate opener
