- Page 1 AT- 4 Guide pour l’installation Part number: 103161 2010-04-30 ver #: 1.00 FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 1 sur 25...
-
Page 2: Table Des Matières
PORTÉE DE LECTURE (SENSIBILITÉ) ..........23 PRINCIPE ....................23 RÉGLAGE DE LA PORTÉE DE LECTURE ..........23 SPÉCIFICATIONS TECHNIQUES ............... 24 PART NUMBERS .................. 25 FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 2 sur 25... -
Page 3: Introduction

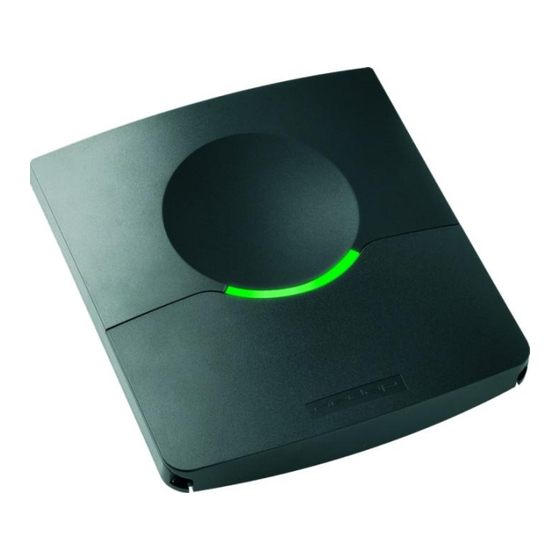

1 INTRODUCTION 1.1 DESCRIPTION DU PRODUIT AT-4 représente la technologie la plus récente pour les solutions d’accès « mains libres », c’est-à-dire lorsqu’il est difficile d’utiliser les mains au moment de la présentation d’un titre pour accéder à un passage. -
Page 4: Installation
200mm (7,87" 4,5mm (.17") (.20") service cover 4,5mm (.17") 63mm (2,48") Vue Frontale Vue Latérale Vue Postérieure Fig. 1 : Dimensions du Lecteur AT-4 FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 4 sur 25... -
Page 5: Patte De Montage Réglable
AT-4 2.3 PATTE DE MONTAGE RÉGLABLE Grâce à la patte de montage réglable, l’AT-4 peut être dirigé vers la zone de détection souhaitée. La patte de montage peut être fixée contre un poteau rond ou carré. Fig. 2 : Patte de Montage Réglable On peut également fixer la patte de montage contre un mur. -
Page 6: Ouverture De La Protection
Les vis sont introduites à l’intérieur de la structure en plastique ; il est donc impossible de les perdre. FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 6 sur 25... -
Page 7: Connexions
AT-4 3 CONNEXIONS 3.1 FIXATION DES CABLES Les connexions des câbles pour l’AT-4 sont réalisées au moyen de serre- câbles de type CEM. Utiliser un câble blindé pour l’alimentation. Instructions de montage : 1. Introduire l’écrou (1), les scellés (2) et le serre-câbles (3) sur le câble. -
Page 8: Connexions
AT-4 3.2 CONNEXIONS La connexion des câbles à l’intérieur de l’AT-4 est réalisée au moyen de connecteurs munis de bornes à ressort favorisant une utilisation aisée et intuitive. 1. Dégainer le fil sur environ 9mm ( 0,35 inch 2. Pousser vers le bas avec un tournevis pour tournevis libérer le passage du fil. -
Page 9: Alimentation
AT-4 3.3 ALIMENTATION L’ AT-4 exige une alimentation de 12 – 24Vcc. La consommation maximum de courant est de 1A @ 12Vcc, 0,5A @ 24Vcc. Connexions : 0V maxi. 12 - 24Vcc. Remarque : La connexion électrique est protégée par un fusible d’auto reset. -
Page 10: Communications
AT-4 3.4 COMMUNICATIONS 3.4.1 CONNEXION RS232 L’ AT-4 dispose d’une interface RS232. Celle-ci ne supporte pas les signaux de handshake matériels. Connexions : Réception (input) Ground Transmission (output) Note 1 : Longueur maximale du câble : 15m. Note 2 : Activer l’interface RS232 en réglant les DIP-SWITCHES SW1-2 sur ON. -
Page 11: Connexion Wiegand, Magstripe, Code À Barres
Data-1 (white) Date Date Ground (black) Ground Ground Remarque : Longueur maximum du câble : 150 mètres CLOCK DATA Fig. 10 : Câblage MAGSTRIPE FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 11 sur 25... -
Page 12: I/O Numériques
Régime des contacts : Courant maxi : Voltage maxi : 24Vcc Absorption : Contact Alimentation Fig. 11 : Sortie à relais FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 12 sur 25... -
Page 13: Lecture Désactivée
RDIS Entrée lecteur désactivée 5V internes Un alimentateur externe pour les 5V risque d’endommager le Attention : lecteur. RDIS Fig. 12 : RDIS FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 13 sur 25... -
Page 14: Interrupteur Tamper
Tamper (normalement fermé) Tamper (contact commun) Régime des contacts : Courant maxi 50mA (0,5 Volt voltage drop) Voltage +24 Vcc Tamper Fig. 13 : Tamper FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 14 sur 25... -
Page 15: Schémas De Connexion À Des Appareils
AT-4 4 SCHÉMAS DE CONNEXION À DES APPAREILS 4.1 CONNEXION AU CONTROLE DES ACCÈS Réaliser la connexion entre la borne K2 du lecteur AT-4 et la borne M1 ou M2 de la platine Cobra. Cobra (M1/M2) Out2 D0-C Out3 D1-D Tableau 1 : indication pour la connexion entre les bornes Fig. -
Page 16: Connexion À Parklite
AT-4 4.2 CONNEXION À PARKLITE Pour connecter le lecteur AT-4, déconnecter le câblage entre la Carte Plite et la Carte Pratic 503 existant à l’intérieur de la colonnette. Fig. 15 : Câblage interne entre Cobra Plite et Pratic 503 FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy... - Page 17 Utiliser une carte Mixer et réaliser la connexion d’après le schéma illustré ci- après. Colonnette Parklite Carte Mixer Lecteur AT-4 Fig. 16 : Connexion au Parklite FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 17 sur 25...
- Page 18 D1-D D0-C Mixer (J1) AT4 (K2) AT-4 (K3) Interface TD/TR RDIS OUT3 OUT2 Tableau 2 : indication pour la connexion entre les bornes FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 18 sur 25...
-
Page 19: Connexion À Paragon
AT-4 4.3 CONNEXION À PARAGON Réaliser la connexion entre la borne K3 du lecteur AT-4 et la borne J96 de la carte de puissance du terminal Paragon. Fig. 17 : Connexion à Paragon AT-4 (K3) Carte Puissance (J96) RDIS Tableau 3 : indication pour la connexion entre les bornes FAAC S.p.A. -
Page 20: Réglage Du Dip-Switche
Interface RS422 activée. 5.3 SW1-3 SW1-4 Les switches SW1-3 et SW1-4 sont destinés à des usages réservés. On recommande de les laisser sur ON. FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 20 sur 25... -
Page 21: Description Des Leds
DC-FAIL Coupure de courant interne. T-CRIT Température trop élevée. PLL UL PLL débloqué. Essayer de changer de fréquence. Tableau 4 : indication des LEDs FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 21 sur 25... -
Page 22: Sélection Des Fréquences
AT-4 7 SÉLECTION DES FRÉQUENCES Le lecteur AT-4 opère sur la bande de fréquence 2,45GHz. Quand deux ou plusieurs lecteurs ont placés dans un rayon de 15 mètres, ils devront être réglés sur des fréquences de fonctionnement différentes. La fréquence sélectionnée devra respecter les normes radio locales. -
Page 23: Portée De Lecture (Sensibilité)
8 PORTÉE DE LECTURE (SENSIBILITÉ) 8.1 PRINCIPE La portée de lecture de l’AT-4 peut être contrôlée par l’intermédiaire de la fonction de sensibilité incorporée. Quand la puissance du signal reçu est inférieure au niveau de sensibilité, l'identification est impossible. La puissance du signal reçu augmente quand le transponder s’approche du... -
Page 24: Spécifications Techniques
IEC 68-2-29 Eb 25 G, 6 ms, 1000x3 dir 5 – 150Hz, 5 G, 20 Random vibration EN 50155 sweeps x 3 dir FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 24 sur 25... -
Page 25: Apart Numbers
TRANSPONDERS Compact Tag 403153 part number: Window Button 786341 part number: Prox Booster 786347 part number: Cartes de Proximitè 786334 part number: FAAC S.p.A. Via Calari, 10 – 40069 – Zola Predosa (BO) - Italy Page 25 sur 25...
