- Page 1 Manuel d’utilisation Calibreur acoustique Modèle NC-74 Fabricant : Distributeur France : 3-20-41 Higashimotomachi, Kokubunji 72 , rue du petit crachis Tokyo 185-8533, Japon 45210 Ferrières en Gâtinais, France...
-
Page 3: Organisation Du Manuel
Organisation du manuel Ce manuel décrit les fonctionnalités et les principes d’utilisation du calibreur acoustique modèle NC-74. Le contenu de ce manuel s’inspire de la norme internationale IEC 60942:2003. Ce manuel contient les chapitres suivants : Vue générale Information de base sur le calibreur... - Page 4 Conformément à la directive européenne 2002/96/EC relative aux déchets d’équipements électriques et électroniques, le symbole à droite est apposé sur le calibreur. Les raisons sociales et noms des produits utilisés dans ce manuel sont en général les marques protégées des fabricants.
-
Page 5: Sécurité
SECURITE Dans ce manuel, les définitions de sécurité importantes sont caractérisées comme ci- dessous. Pour éviter le risque de dommage du calibreur ou des équipements extérieurs, veiller à ce que toutes les instructions soient comprises et appliquées. Important Le non-respect de cette instruction peut provoquer des dommages sur le produit. -
Page 7: Précautions
Précautions Utiliser le calibreur exclusivement comme décrit dans ce manuel. Ne pas utiliser ou stocker le calibreur dans des endroits soumis à : Des projections d’eau Une présence excessive de poussière Une exposition directe du soleil ... - Page 8 Ne pas essayer de démonter ou de modifier le calibreur Ne pas insérer de pièce étrangère dans le calibreur Le NC-74 est un appareil de précision. Le manipuler toujours avec soin et ne pas le soumettre à des chocs ...
- Page 9 Précautions Nettoyer le calibreur uniquement avec un chiffon doux, sec ou légèrement humidifié avec de l’eau tiède. Ne pas utiliser de solvant, alcool ou autres produits de nettoyage. En fixant ou en retirant microphone du sonomètre, éviter les mouvements de rotation pour ne pas desserrer ou détacher la protection du microphone, ce qui endommagerait la membrane.
- Page 10 viii...
-
Page 11: Table Des Matières
Sommaire Sécurité…………………………………………………………………………..….iii Fonctionnalités...……………………………………………………………………1 Description fonctionnelle….………………………………………………….…... 2 Préparation……………………………………………………………….……..…. 4 Insertion des piles…….……………………………………………….….…..4 Utilisation de l’adaptateur NC-74-002 pour microphone 1/2’’…..…….…..6 Mesures……………………………………………………………………………...7 Références………………………………………………………………………….11 Spécifications……………………………………………………………………….19... -
Page 13: Généralités
Généralités Le NC-74 est un calibreur compact, léger et facile à utiliser. Il est conforme à la norme IEC 60942:2003 Classe 1 et peut être utilisé pour calibrer les sonomètres de Classe 1 et de Classe 2 et tous types de... -
Page 14: Fonctionnalités
Partie inférieure Adaptateur pour Diode lumineuse microphone 1/2’’ Commutateur NC-74-002 Coupleur Insérer ici le microphone du sonomètre à calibrer Partie supérieure du calibreur Séparer la partie supérieure de la partie inférieure du calibreur en appuyant simultanément sur les zones marquées "PUSH". (Voir illustration en page 4). - Page 15 Fonctionnalités Partie inférieure du calibreur Endroit où se situent les 2 piles IEC LR6 (taille AA) Diode lumineuse S’éclaire si le calibreur est en marche Commutateur Bouton servant à la marche et à l’arrêt du calibreur Adaptateur Utiliser cet adaptateur lorsque le diamètre extérieur du microphone est de 1/2’’...
-
Page 16: Préparation
Préparations Insertion des piles 1. Ouvrir le calibreur en ôtant la partie supérieure Appuyer sur les zones « push » de chaque côté et ôter la partie supérieure 2. Insérer 2 piles IEC LR6 (taille AA) en respectant les polarités indiquées à l’intérieur 3. - Page 17 Préparations Note : Avant d’insérer les piles, vérifier leur polarité comme indiqué sur la page précédente. Ne pas utiliser ensemble des piles neuves et anciennes. Ne pas utiliser ensemble des piles de marques différentes Enlever les piles quand vous n'utilisez pas le calibreur. ...
-
Page 18: Important
Si le diamètre extérieur du microphone est de 1’’, retirer l’adaptateur NC-74-002. Si le diamètre extérieur du microphone est de 1/2’’, maintenir l’adaptateur NC-74-002 en place. Important Pour une calibration correcte, insérer complètement l‘adaptateur dans le coupleur. Dans le cas contraire, la... -
Page 19: Mesures

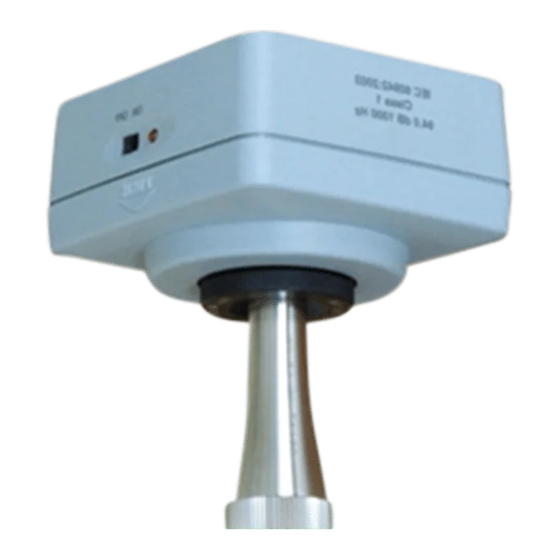

Pour faire les mesures, placer les appareils dans une position perpendiculaire, comme indiqué sur l’illustration de gauche. 1. S’assurer que le commutateur ON/OFF du NC-74 est sur OFF 2. Insérer délicatement et entièrement le microphone du sonomètre dans le coupleur du calibreur. - Page 20 Mesures Après avoir inséré le microphone, attendre au moins 30 secondes pour lire la valeur indiquée sur le sonomètre. Noter cette valeur, elle sera nécessaire à l’étape 6. Note Immédiatement après avoir inséré le microphone, le changement de pression d‘air mène à...
- Page 21 Mesures 5. Mettre en marche le NC-74 en déplaçant le commutateur sur ON. Si la tension des piles est Commutateur normale, la diode lumineuse s'allume. Si la tension Diode est trop basse, celle-ci clignote. Dans ce cas, lumineuse remplacer les deux piles. Si les piles sont vides, la diode ne s’allume pas.
- Page 22 Mesures 7. Ajuster le sonomètre de sorte que la valeur affichée devienne 94 dB (valeur de calibration, voir note ci-dessous) Note Suivant le modèle et le type de sonomètre, les valeurs lues peuvent différer de 0,1 à 0,5 dB, et ceci en raison de l'influence de la réflexion du châssis du sonomètre et/ou de l'effet de réfraction du microphone.
-
Page 23: Références
Exemple : Pour le sonomètre NL-21, la valeur de calibration dans la Table 1 est 93,9 dB. Mettre le microphone dans le calibreur NC-74 et régler le NL-21 sur la valeur de 93,9 dB (comme sur l’illustration à droite). -
Page 24: Valeurs De Calibration Pour Les Sonomètres
Références Valeurs de calibration pour les sonomètres Sonomètres de Classe 1 Sonomètres de Classe 2 Modèle Microphone Valeur de Valeur de Modèle Microphone calibration (dB) calibration (dB) NA-16 UC-53A 94,0 NA-20 UC-25 93,5 NA-16A MS-10 93,9 NA-24 UC-52 93,9 NA-25/27 UC-53A 94,0 NA-29... - Page 25 Références Valeurs de calibration pour les microphones Valeur Diamètre extérieur Modèle de calibration (dB) UC-11 93,8 UC-27 93,8 1‘‘ UC-25 93,5 UC-34 93,8 UC-26 93,9 UC-30 94,0 UC-31 93,9 UC-52 93,9 UC-53A 94,0 1/2‘‘ UC-57 94,1 UC-59 94,0 UC-59L 94,0 MS-10 93,9 MS-11...
- Page 26 Références Selon le type de microphone, il peut exister de très légères différences au niveau de la pression acoustique mesurée à l'intérieur du coupleur. Celles-ci sont dues à la forme de la grille de protection des microphones qui induit des volumes d’air différents dans le coupleur . Pour retrouver les valeurs de niveau de pression acoustique des différents types de microphones, se reporter à...
-
Page 27: Microphones Et Niveaux De Pression Acoustique
Microphone 1’’ UC-11 (avec grille de protection) 94,00 RION UC-27 (avec grille de protection) 94,00 * En utilisant l’adaptateur 1/2’’ NC-74-002 UC-25 (avec grille de protection) 93,91 UC-34 (avec grille de protection) 93,87 B&K 4160 (sans grille de protection) 94,25 Microphone 1/2’’... -
Page 28: Compatibilité Électromagnétique
Références Compatibilité électromagnétique Orientation recommandée pour évaluer les effets de l’exposition aux champs électromagnétiques : A l’opposé de la face où vient s’insérer le microphone (voir description ci-dessous) Orientation recommandée pour évaluer les effets de l’exposition aux champs électromagnétiques... -
Page 29: Immunité Aux Décharges Électrostatiques
Références Radiofréquences émises Force du champ électromagnétique (émissions de radiofréquences) produites par l'unité (valeur maximale à une distance de 10 mètres) : Bande de fréquences de 30 à 230 MHz : 30 dB (référence 1 µV/m) ou moins. Bande de fréquences de 230 MHz jusqu'à 1 GHz : 37 dB (référence 1 µV/m) ou moins. Les émissions les plus élevées sont observées quand le calibreur est allumé. - Page 30 Références Insensibilité champs magnétiques haute fréquence champs électromagnétiques radiofréquence Les écarts de pression acoustique sont inférieurs +/- 0.3 dB sous l'influence des champs magnétiques haute fréquence et des champs électromagnétiques radiofréquence suivants : - Force du champ électromagnétique jusqu’à 10 V/m rms (non modulé), gamme de fréquences de 26 MHz à...
-
Page 31: Spécifications
Microphones 1’’ IEC 61094-1 type LS1P UC-11, UC-27, UC-25, UC-34 Microphones 1/2’’ IEC 61094-1 Type LS2aP UC-53A, UC-52, UC-26, UC-30, UC-31,UC-33P, UC-57, UC-59 (avec l'adaptateur 1/2’’ modèle NC-74-002) Conditions référence : Température ambiante 23 °C Pression statique 101,325 kPa Humidité de l'air relative 50 % Volume effectif du microphone 1025 mm³... - Page 32 Spécifications Niveau de pression acoustique de référence 94 dB Niveau de pression acoustique spécifié 94,0 dB (dans les conditions référence) Tolérance du niveau de pression acoustique +/- 0,3 dB Stabilisation du niveau de pression acoustique Après mise en marche 5 s ou moins Après introduction du microphone 30 s ou moins Stabilité...
- Page 33 +/- 0,4 dB * Fréquence +/- 1,0 % * * Ecart par rapport à la valeur mesurée dans les conditions de référence Adaptateur de microphone 1/2’’ (accessoire fourni) : Désignation du modèle NC-74-002 Volume de charge 767 mm³ (valeur typique)
- Page 34 Spécifications Différence du niveau de pression acoustique en raison de la différence du volume effectif du microphone 0,00072 dB/mm³ (valeur typique) Alimentation électrique 2 piles alcalines IEC LR6 (type AAA) Voltage de l’alimentation Valeur nominale 3,0 V; maximum 3,3 V; minimum 2,3 V Ecart de pression acoustique dans la gamme de tension d’alimentation...
- Page 35 200 grammes environ (avec les piles) Compensation de pression atmosphérique Le calibreur NC-74 compense automatiquement les différences de pression acoustique dues aux variations de pression statique. Comparé à la valeur obtenue à 101,325 kPa, l’écart de pression acoustique est toujours inférieur à +/- 0,3 dB.
- Page 36 Spécifications Adaptateur NC-74-002 pour microphone 1/2’’ Unité : mm Dimensions...
- Page 37 Rév. 2 / avril 2015...
