Satel AFD-100 Guide Rapide

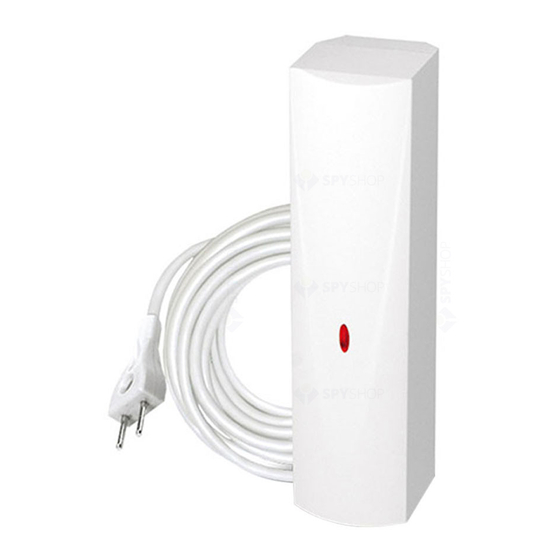

Le détecteur d'inondation sans fil AFD-100 est destiné au
fonctionnement dans le cadre du système bidirectionnel sans fil
ABAX. Il est desservi par le cotrôleur ACU-100 dans la version
du logiciel 1.06 ou postérieure. Environ 5 secondes depuis le
moment d'atteindre par le niveau d'eau une hauteur à laquelle
les électrodes de la sonde connectée au détecteur sont
installées, le détecteur commencera à signaler une inondation.
Quelques secondes après s'être baissé le niveau d'eau au
dessous de la hauteur à laquelle les électrodes de la sonde sont
installées, la signalisation d'inondation sera términée.
Légende pour la figure 1:
1 - écran.
2 - bornes pour brancher une sonde.
3 - voyant LED. Elle s'éclaire en rouge exclusivement en mode
de test en signalant la communication avec le contrôleur
(en période de réponse), le court-circuit des électrodes de
la sonde et l'ouverture du contact de sabotage.
4 - contact d'autoprotection réagissant à l'ouverture du boîtier
et l'ouverture depuis un support d'un circuit integré.
5 - batterie en lithium CR123A de tension de 3 V, assurant le
fonctionnement durant 3 ans environ. Le détecteur contrôle
l'état de la batterie. Quand le voltage diminue à 2,6 V. une
information sera envoyée au contrôleur sur la batterie
basse. La signalisation de la batterie basse dure jusqu'à ce
que la batterie soit rechangée.
1. Installation
Le détecteur est destiné à être installé dans l'intérieur des locaux.
Avant le montage permanent du détecteur, il faut vérifier le niveau du signal
réceptionné d'un détecteur par le contrôleur ACU-100 et en cas de besoin
changer le lieu de montage afin de sélectionner une position optimale du point
de vue de la communication
Il faut insérer la batterie dans le détecteur juste avant son enregistrement dans
le contrôleur. Le détecteur non enregistré ou hors de la communication avec le
contrôleur, consomme plus d'énergie ce qui diminue la durée de vie d'une
batterie.
1. Ouvrir le boîtier.
2. Insérer une batterie et ajouter le détecteur au système sans fil (voir le mode d'emploi du
contrôleur ACU-100). Une étiquette avec un numéro de série de 7 chiffres qui doit être
présenté lors de l'enregistrement du détecteur dans le système, se trouve sur la carte
électronique sur l'écran.
3. Fermer le boîtier.
DÉTECTEUR D'INONDATION D'EAU
®
SANS FIL
AFD-100
Fig. 1. Vue de la carte
afd100_fr 11/12
électronique du
détecteur.
