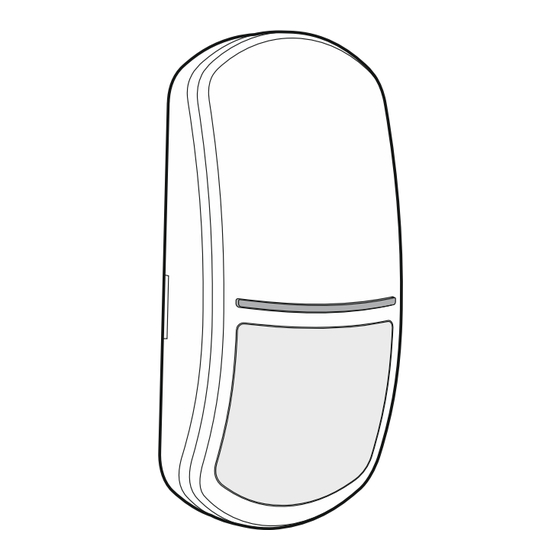

- Page 1 SLIM-DUAL-LUNA Détecteur numérique de mouvement double technologie avec fonction d’éclairage Version logiciel 1.00 slim-dual-luna_fr 01/20 SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLOGNE tél. +48 58 320 94 00 www.satel.eu...
-
Page 2: Important
Toute modification de la construction des dispositifs et les réparations effectuées sans l’accord préalable du fabricant donnent lieu à la perte des droits de garantie. La société SATEL a pour objectif d'améliorer continuellement la qualité de ses produits ce qui peut entraîner des modifications de leurs spécifications techniques et des logiciels. -
Page 3: Table Des Matières
SOMMAIRE Caractéristiques ........................ 2 Description ........................2 Modes de fonctionnement ....................2 Fonction d’éclairage ......................3 Fonctions de surveillance ....................3 Voyants LED pour la signalisation ..................3 Basculer à distance entre les paramètres de fonctionnement du détecteur ..... 4 Activer/désactiver à... -
Page 4: Caractéristiques
SLIM-DUAL-LUNA SATEL Le détecteur SLIM-DUAL-PET détecte des mouvements dans l’espace protégé. De plus, le détecteur est muni d’un kit de voyants LED réalisant la fonction d’éclairage. La présente notice s’applique au détecteur en version électronique D. 1. Caractéristiques Détection du mouvement à l’aide de deux capteurs : capteur passif infrarouge (PIR) et capteur micro-ondes (MW). -
Page 5: Fonction D'éclairage
SATEL SLIM-DUAL-LUNA PIR – le capteur micro-ondes est désactivé. Le détecteur signale une alarme lorsque le capteur infrarouge détecte un mouvement dans l’espace protégé. MW – le capteur infrarouge est désactivé. Le détecteur signale une alarme lorsque le capteur micro-ondes détecte un mouvement dans l’espace protégé. -
Page 6: Basculer À Distance Entre Les Paramètres De Fonctionnement Du Détecteur
SLIM-DUAL-LUNA SATEL activés/désactivés à distance). Si vous ne placez pas le cavalier sur les broches, les voyants seront désactivés, mais ils peuvent être activés/désactivés à distance. Activer/désactiver à distance le voyant LED La borne LED permet la commande des voyants LED à distance. Lorsque la borne est connectée à... -
Page 7: Bornes
à l’aide de la télécommande OPT-1. La télécommande est disponible dans l’offre de la société SATEL. bouton MODE pour la configuration du détecteur (voir « Configuration du détecteur »). contact d’autoprotection réagissant à l’ouverture du boitier. - Page 8 SLIM-DUAL-LUNA SATEL...
-
Page 9: Sélectionner Le Lieu D'installation
SATEL SLIM-DUAL-LUNA 5. Sélectionner le lieu d’installation N’installez pas le détecteur à l’extérieur (A). Installez le détecteur à une hauteur recommandée (B). Le détecteur installé à une hauteur recommandée répond aux exigences de la norme EN 50131-2-4 Grade 2. - Page 10 SLIM-DUAL-LUNA SATEL...
- Page 11 SATEL SLIM-DUAL-LUNA...
-
Page 12: Configuration Du Détecteur
à la figure 12-B. 10. Fermez le boitier du détecteur. 7. Configuration du détecteur Pour configurer le détecteur, vous pouvez utiliser les boutons du module électronique ou la télécommande OPT-1. La télécommande OPT-1 est disponible dans l’offre de la société SATEL. -
Page 13: Démarrage Du Mode De Configuration
SATEL SLIM-DUAL-LUNA Démarrage du mode de configuration Appuyez sur le bouton MODE du module électronique du détecteur pendant 3 secondes ou connectez la borne SRVC à la masse. Lorsque le mode de configuration sera activé, les voyants LED commencent à clignoter en rouge. Le nombre de clignotements correspond au nombre de fonctions que vous pouvez exécuter (voir tableau 1). - Page 14 SLIM-DUAL-LUNA SATEL Fonction Description du paramètre programmé nº Sensibilité du capteur MW pour le premier ensemble de paramètres Vous pouvez programmer de 1 à 16 (1 – minimum ; 16 – maximum). D’usine : 8. Lorsque la fonction est en cours d'exécution, la détection du mouvement par le capteur MW est signalée par des voyants LED allumés en rouge pendant...
-
Page 15: Fin Du Mode De Configuration
SATEL SLIM-DUAL-LUNA Fonction Description du paramètre programmé nº Mode de fonctionnement de l’éclairage Vous pouvez programmer de 1 (commande à distance uniquement), 2 (commande à distance et activation par mouvement) ou 3 (activation par mouvement si l’entrée LUNA est connectée à la masse). -
Page 16: Test Séparé Des Capteurs
SLIM-DUAL-LUNA SATEL La figure 15 présente la zone de couverture du détecteur SLIM-DUAL-LUNA avec une lentille grand angle (WD) installée d’usine dans le détecteur. Vous pouvez utiliser le couvercle du boîtier avec une autre lentille. L’offre de produits SATEL comprend des couvercles avec une lentille à... - Page 17 SATEL SLIM-DUAL-LUNA Sorties alarme (relais NC, charge résistante) ............40 mA / 24 V DC sabotage (relais NC, charge résistante) ............. 40 mA / 24 V DC Résistance du contact relais sortie d’alarme ......................26 Ω sortie anti-sabotage ...................... 26 Ω...
