SILVER

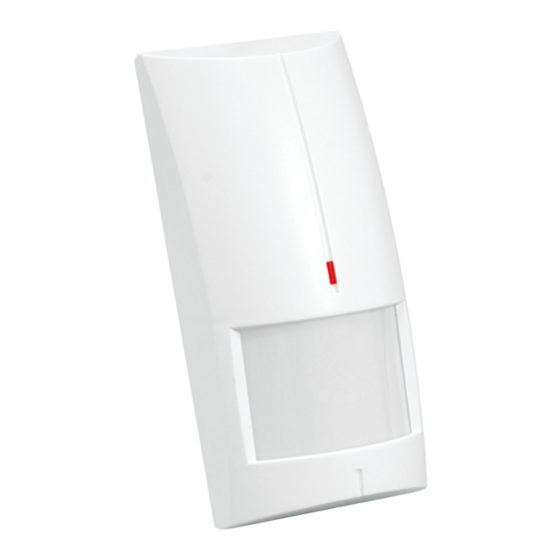

DETECTEUR NUMERIQUE DE MOUVEMENT DOUBLE TECHNOLOGIE
Le détecteur SILVER permet de détecter des mouvements dans l'espace protégé. Cette notice s'applique
au détecteur avec électronique en version G (ou plus récente).
1. Caractéristiques
Capteur passif infrarouge (PIR) et capteur micro-ondes.
Sensibilité de détection réglable des deux capteurs.
Algorithme numérique de détection de mouvement.
Compensation numérique de température.
Choix de mode de fonctionnement : de base ou de comptage.
Fonction anti-masking réalisée par hyperfréquence.
Résistences de fin de ligne (2FDL) intégrées.
Voyant bicolore LED pour la signalisation de détection du mouvement / alarme.
Activation/désactivation à distance du voyant LED.
Mémoire d'alarme.
Possibilité de test séparé de capteurs.
Surveillance du chemin de signal du détecteur PIR et de la tension d'alimentation.
Protection anti-sabotage à l'ouverture.
2. Description
Modes de fonctionnement
Mode de base – le détecteur génère une alarme si un mouvement est détecté par les deux capteurs
à un intervalle de moins de 10 secondes.
Mode de comptage – le détecteur génère une alarme si :
− un mouvement est détecté par les deux capteurs à un intervalle de moins de 3 secondes.
− dans un intervalle de temps moins de 3 segundes, le capteur micro-ondes détecte un mouvemente,
et le capteur passif infrarouge a détecté certains changements dans la zone de couverture, cependant
insuffisants pour être reconnus comme un mouvement.
− dans la période de 15 minutes, le capteur micro-ondes détecte un mouvemente 16 fois, mais le capteur
passif infrarouge n'a détecté pas aucuns changements dans la zone de couverture.
Anti-masking
Lorsque le capteur micro-ondes détecte un objet se déplaçant à une distance de 10-20 centimètres
du détecteur, ceci est interprété comme une tentative de masquage du détecteur et le relais antimasking
s'active pour 2 secondes. Les objets laissant pénétrer les hyperfréquences mais isolant le rayonnement
infrarouge ne sont pas détectés par la fonction anti-masking.
Fonctions de surveillance
Dans le cas du défaut du chemin de signal ou de la chute tension au-dessous de 9 V (±5%) pendant plus de
2 secondes, le détecteur signale une panne. La panne est signalée par l'activation du relais d'alarme et par
le voyant LED qui est allumé en permanence en rouge. La panne est signalée aussi longtemps qu'elle dure.
Activation/désactivation à distance du voyant LED
Le voyant LED peut être activé/désactivé lorsque le cavalier sur les broches LED est placé en position OFF.
La borne LED permet d'activer/désactiver le voyant LED. Le voyant LED est activé, si la borne est connectée
à la masse. Si elle est déconnectée à la masse, le voyant LED est désactivé. La borne peut être reliée
à la sortie type OC de la centrale d'alarme programmée p. ex comme I
I
BISTABLE OU
NDICATEUR TEST DE ZONES
Mémoire d'alarme
Lorsque le voyant LED est activé, le détecteur peut signaler la mémoire d'alarme. La borne MEM sert
à activer/désactiver la mémoire d'alarme. Si la borne est connectée à la masse, la mémoire d'alarme est
activée. Elle est désactivée, si la borne est déconnectée à la masse. Si la mémoire d'alarme est activée et que
.
NDICATEUR MODE SERVICE
silver_fr 01/15
, C
OMMUTATEUR
