MANUEL D'INSTALLATION

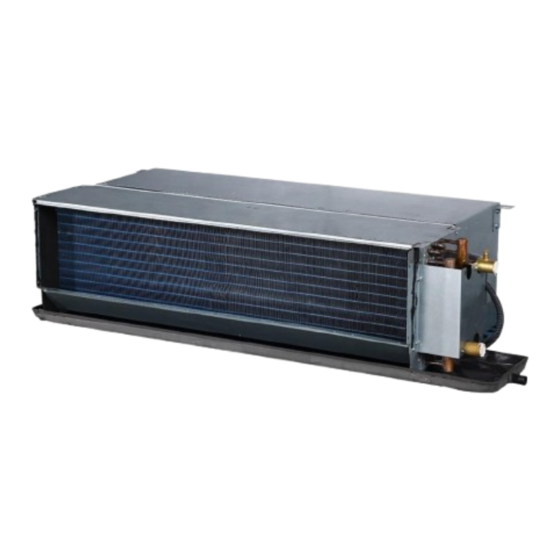

Ventilo-convecteur type de conduit
MKT3-V300G12-CL (KFC-PD-2T-300D3)
MKT3-V500G12-CL (KFC-PD-2T-500D3)
MKT3-V600G12-CL (KFC-PD-2T-600D3)
MKT3-V700G12-CL (KFC-PD-2T-700D3)
MKT3-V1000G12-CL (KFC-PD-2T-1000D3)
MKT3-V1400G12-CL (KFC-PD-2T-1400D3)
Merci beaucoup pour l'achat de notre produit.
Avant d'utiliser l'unité, veuillez lire attentivement ce manuel et le conserver afin de vous y reporter
à l'avenir. L'illustration fournie dans ce manuel est à titre de référence seulement et peut être
légèrement différente du produit à proprement parler.
Publicité
Manuels Connexes pour Frigicoll MKT3-V300G12-CL
Sommaire des Matières pour Frigicoll MKT3-V300G12-CL
- Page 1 MANUEL D'INSTALLATION Ventilo-convecteur type de conduit MKT3-V300G12-CL (KFC-PD-2T-300D3) MKT3-V500G12-CL (KFC-PD-2T-500D3) MKT3-V600G12-CL (KFC-PD-2T-600D3) MKT3-V700G12-CL (KFC-PD-2T-700D3) MKT3-V1000G12-CL (KFC-PD-2T-1000D3) MKT3-V1400G12-CL (KFC-PD-2T-1400D3) Merci beaucoup pour l’achat de notre produit. Avant d'utiliser l'unité, veuillez lire attentivement ce manuel et le conserver afin de vous y reporter à...
- Page 2 RECONNAISSEZ CE SYMBOLE COMME INDICATION D'INFORMATIONS DE SÉCURITÉ IMPORTANTES AVERTISSEMENT Ces instructions sont destinées à aider le personnel de service qualifié et agréé pour une installation, un réglage et un fonctionnement corrects de cet appareil. Lisez attentivement ces instructions avant de tenter l'installation ou le fonctionnement.
- Page 3 1 PRÉCAUTIONS AVERTISSEMENT • Utilisez les accessoires fournis avec le produit et les • Vérifiez que l'installation est conforme aux lois et pièces indiquées pour l'installation. Dans le cas réglementations locales, nationales et internationales. contraire, l'ensemble pourrait chuter et des fuites •...
- Page 4 ATTENTION 2 INFORMATIONS RELATIVES À L'INSTALLATION • Avant d'installer l’unité, il est nécessaire de vérifier si le fil de terre est chargé. Si c'est le cas, l'unité ne • Pour installer correctement l'appareil, veuillez lire ce « doit pas être installée avant correction. Manuel du propriétaire et d'installation »...
- Page 5 ATTENTION REMARQUE Installer l’appareil dans l’un des endroits suivants peut • Si le climatiseur est utilisé dans d’autres conditions, donner lieu à des dysfonctionnements (si cela est l’unité pourrait présenter des dysfonctionnements. inévitable, demander conseil au fournisseur) : • Il est normal que de la condensation se forme à la •...
- Page 6 • Coupez les poutres et les poutrelles du plafond. • Renforcer la partie coupée, les poutres et les Écrou poutrelles du plafond. • Une fois le corps principal suspendu, travaillez sur les tuyaux et les fils au plafond. Décidez de la direction de sortie des tuyaux après avoir choisi le site d'installation.
- Page 7 7.2.3 Schéma de spécification de l'unité d'échantillonnage Les quantités des ventilateurs et des moteurs sont uniquement à titre indicatif, veuillez prévaloir en nature ! B (Prise de retour d'air) Entrée Orifice d'évacuation de l'eau de Sortie trou de levage condensation 4-10*16 Soupape d'échappe- ment d'air...
- Page 8 8 RACCORDEMENT DES TUYAUX REMARQUE • Avec la soupape de décharge d'air, l'autre côté est le • La pente descendante du tuyau de drainage doit tuyau d'arrivée d'eau. être supérieure à (1/100), sans coudes au milieu. • Lorsque vous connectez le collecteur d'eau, réglez le couple de serrage sur 6180 ~ 7540 N.cm (630 ~ 770 •...
- Page 9 Tableau 10-1 DÉBIT D'AIR (PCM) 200~1400 Monophasée PHASE ALIMENTATION 220-240 V~ 50 Hz FRÉQUENCE ET TENSION 15/15 COUPE-CIRCUIT/FUSIBLE (A) CÂBLAGE D'ALIMENTATION DE EN DESSOUS Câbles à paire torsadée : 1,5 L'UNITÉ INTÉRIEURE (mm DE 50 M CÂBLAGE À LA TERRE (mm La désignation du type de cordon d'alimentation est H05RN-F ou au-dessus.
- Page 10 Nouveau Classe de code défaut Définition du Modèles Classification Sous-code défaillance Nº (version défaut applicables sous-défaut (V11) (L1>L2>L3) V11) Panne du Défaut de Plusieurs pannes du ventilateur protection moteur en 60 minutes Échec de Panne unique Panne du l'arrêt forcé du moteur ventilateur Échec de...
- Page 11 Nouveau Classe de code défaut Définition du Modèles Classification Nº Sous-code (V11) défaillance (version défaut applicables sous-défaut (L1>L2>L3) V11) Échec de communi- Échec de communi- cation entre l'unité cation entre l'unité Défaut de intérieure et la carte communication intérieure et la carte externe d’extension 2 Échec de communi-...
- Page 12 10.1 Tableaux MODÈLE : MKT3-V300G12-CL (KFC-PD-2T-300D3) Informations permettant d'identifier le(s) modèle(s) auquel (auxquels) les informations se rapportent : Symbole Valeur Unité Article Prated,c 2.66 Capacité de refroidissement (sensible) Prated,c 0.69 Capacité de refroidissement (latente) Prated,h 3.95 Capacité de chauffage Pelec 0.025...
- Page 13 MODÈLE : MKT3-V700G12-CL (KFC-PD-2T-700D3) Informations permettant d'identifier le(s) modèle(s) auquel (auxquels) les informations se rapportent : Symbole Valeur Unité Article Prated,c 5.54 Capacité de refroidissement (sensible) Prated,c 0.96 Capacité de refroidissement (latente) Prated,h 7.60 Capacité de chauffage Puissance électrique totale absorbée Pelec 0.075 Niveau puiss.
