Module d'intégration iPod
Kit de faisceau de câblage F
MANUEL D'INSTALLATION
Véhicule: Mazda CX-9
Numéros de code TD91 79 CFZ (Module d'intégration iPod)
Merci d'avoir acheté un accessoire d'origine Mazda.
Avant d'entreprendre le retrait et l'installation, s'assurer de lire complètement ces instructions.
Prière de lire le contenu de ce livret afin d'installer et d'utiliser la module d'intégration iPod correctement.
Votre sécurité en dépend.
Garder ces instructions avec les papiers du véhicule pour référence ultérieure.
Remarque:
z
Il y a plusieurs rubriques
sécurité lors de l'installation ou du retrait de la module d'intégration iPod. Toujours les lire et
les respecter afin d'éviter des blessures, des accidents et des dommages potentiels au
véhicule.
AVERTISSEMENT: Indique une situation qui peut causer de graves blessures ou la mort
ATTENTION:
z
Ne pas modifier la module d'intégration iPod.
z
Ne pas installer la module d'intégration iPod autrement que comme décrit dans les
instructions suivantes.
z
En cas de doute, demander à un concessionnaire Mazda d'installer l'accessoire afin d'éviter
toute erreur d'installation.
z
Si vous avez des questions au sujet de l'installation de l'accessoire, demander conseil à un
concessionnaire Mazda avant de l'utiliser.
z
Mazda et ses fournisseurs ne sont pas responsables des blessures, des accidents et des
dommages aux personnes et à la propriété qui résultent du manque par le concessionnaire
ou par l'installateur de suivre ces instructions.
z
Pour assurer la sécurité et la fiabilité du travail, l'installation, le retrait et la mise au rebut
doivent être effectués par un concessionnaire agréé Mazda.
z
Faire attention de ne pas perdre des pièces retirées, et s'assurer qu'elles ne sont pas éraflées
ou souillées par de la graisse ou d'autres impuretés.
Au concessionnaire
z Prière de remettre ces instructions au propriétaire après l'installation.
Au propriétaire
z
Garder ces instructions après l'installation. Les instructions pourront être nécessaires pour
installer d'autres pièces en option ou pour déposer cet accessoire.
z
Si le véhicule ou cet accessoire est revendu, toujours remettre ces instructions au nouveau
propriétaire.
* iPod est une marque de commerce d'Apple Inc., déposée aux États-Unis et dans autres pays.
C9F4 V6 029 (Kit de faisceau de câblage F)
AVERTISSEMENT et
si l'avertissement est ignoré.
Indique une situation qui peut causer des blessures corporelles ou
des dommages au véhicule si l'instruction d'attention est ignorée.
Mazda CX-9 1
ATTENTION dans ce livret au sujet de la
F
Publicité
Manuels Connexes pour Mazda TD91 79 CFZ
Sommaire des Matières pour Mazda TD91 79 CFZ
- Page 1 Si vous avez des questions au sujet de l'installation de l'accessoire, demander conseil à un concessionnaire Mazda avant de l'utiliser. Mazda et ses fournisseurs ne sont pas responsables des blessures, des accidents et des dommages aux personnes et à la propriété qui résultent du manque par le concessionnaire ou par l'installateur de suivre ces instructions.

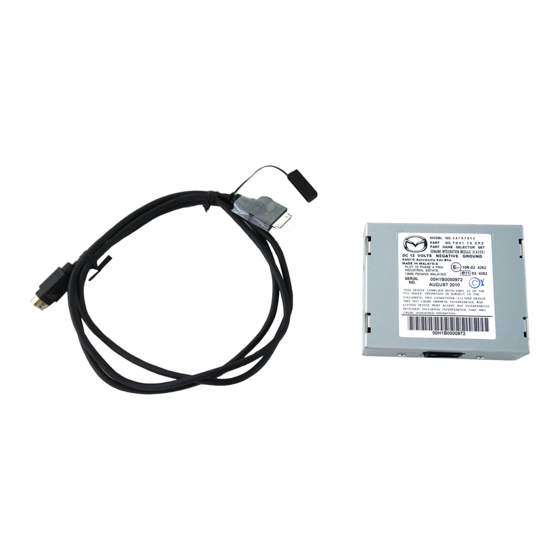

- Page 2 PIÈCES REMARQUE: x Avant l'installation, s'assurer que le nécessaire contient toutes les pièces suivantes et qu'elles ne sont pas sales, éraflées ou endommagées. z Module d'intégration iPod (Pièce no TD91 79 CFZ) Pièce Nom de la pièce Qté Pièce Nom de la pièce Qté...
- Page 3 Vers DLP Sirius (installation de la ligne), Bluetooth H/F 5. ATTENTION DE CONNEXION ATTENTION z S’assurer en installant un connecteur, de l’introduire bien droit le long du guide. La borne du connecteur risque de se plier si on l’insère en biais. Mazda CX-9 3...
- Page 4 Tapis du boîtier de console avant 1. Tirer le tapis du boîtier de console avant vers l'extérieur et détacher les languettes A (6 emplacements), puis retirer le tapis du boîtier de console avant. Languette A Avant véhicule Mazda CX-9 4...
- Page 5 2. Tirer le panneau de témoins vers le haut et détacher les agrafes A (4 emplacements) et les languettes B (6 emplacements). 3. Retirer l'éclairage du témoin de changement de vitesses, puis retirer le panneau de témoins. Panneau de témoins Avant véhicule Agrafe A Languette B Mazda CX-9 5...
- Page 6 Avant véhicule l'unité de navigation et le tableau de bord, des anomalies Boulon de fonctionnement risqueront de se produire. Couple de serrage: 6.9 9.8 N m [ 71 99kgf cm, 62 86 in lbf ] Mazda CX-9 6...
- Page 7 Pour plus d'adhérence, veiller à dégraisser la zone où le tampon de protection sera appliqué. Tampons de protection Module d'intégration iPod 3. Connecter le faisceau (F) et le câble de connexion iPod au Câble de connexion iPod module d'intégration iPod. Module d'intégration iPod Faisceau (F) Mazda CX-9 7...
- Page 8 électrique à Câble l'aide de pinces. du kit ATTENTION x Bloquer fermement la zone de verrouillage de la dérivation électrique jusqu'à ce qu'un déclic soit émis. x Ne pas réutiliser la dérivation électrique. Avant du véhicule Mazda CX-9 8...
- Page 9 éhicule Attacher la partie en excès (Câble de connexion iPod) Retirer le cache du connecteur pour connecter l'iPod; et le remettre quand l'iPod n'est pas utilisé Mettre le câble de connexion iPod dans la boîte à gants Mazda CX-9 9...
- Page 10 3. Tirer sur l'interrupteur du lève-vitre électrique pour refermer la vitre et le maintenir dans cette position pendant deux secondes après que la vitre soit entièrement fermée. 4. Si la fonction n'est pas rétablie une fois le contacteur d'allumage éteint, s'adresser à un revendeur autorisé Mazda. Mazda CX-9 10...
