Instructions de montage et de mise en service pour
®
ROBA
-guidestop Type 384_._ _0_ _
Frein pour rails profilés Taille 35 − 65
4
Description du produit
4.1
Fourniture / État à la livraison
Les freins ROBA
®
-guidestop sont assemblés prêts
au montage.
Le frein ROBA
®
-guidestop est livré réglé à la force
nominale de maintien prescrite à la commande.
Respecter la plaque signalétique
Vérifier l'état de la marchandise et l'entité de la
fourniture dès sa réception. La société mayr
déclinera toutes garanties pour tous défauts et
manques réclamés ultérieurement. Réclamez
immédiatement les dommages dus au transport
auprès du transporteur. Réclamez aussitôt les
défauts et manques visibles auprès du fabricant.
ATTENTION Le frein peut être endommagé
Le retrait de la protection de transport
(10) lorsque le frein est dépressurisé
entraîne des dommages.
Ne retirer la protection de transport (10)
(tête de vis rouge) que lorsque le frein
est sous pression.
ATTENTION Respecter le poids propre du frein
Lors du levage / transport, le frein peut
tomber.
Cela peut provoquer des coincements
et des coups.
4.2
Fonctionnement
Le frein ROBA
®
-guidestop (Type 384_.0_0_ _), fermé
par contrainte de ressort et débloqué hydrauliquement,
bloque un rail profilé sans à-coups et sans jeu.
Le frein ROBA
®
-guidestop (type 384_.1_0_ _) bloque et
freine un rail profilé sans à-coups et sans jeu.
Le système par précontrainte de ressort permet d'assurer
le principe Fail-Safe, le ROBA
comme un frein de sécurité.
La pression de service nécessaire est indiquée sur la
plaque signalétique.
Remarque !
La force de blocage totale ne peut être
atteinte que sur frein dépressurisé
(<0,5 bar).
En cas de pression de service trop faible,
le frein ne peut pas être pressurisé
correctement (ouvert).
La pression de service nécessaire est
indiquée sur la plaque signalétique.
Pour obtenir une valeur précise, nous
recommandons l'utilisation de
commutateurs à pression, voir chapitre
9.1.3.
21/10/2022 AM/GF/GC
Page 8 / 29
®
®
-guidestop travaille
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten
Tél. : +49 8341 804-0, Fax : +49 8341 804-421
www.mayr.com, e-mail :
En appliquant la pression de service nécessaire
dans le frein ROBA
blocage du frein est pressé contre la rondelle
Belleville. Le rail profilé est mobile (illustration 1).
En relâchant la pression du ROBA
rondelle Belleville agit sur l'élément de blocage du
frein. Le rail profilé est alors bloqué (illustration 2).

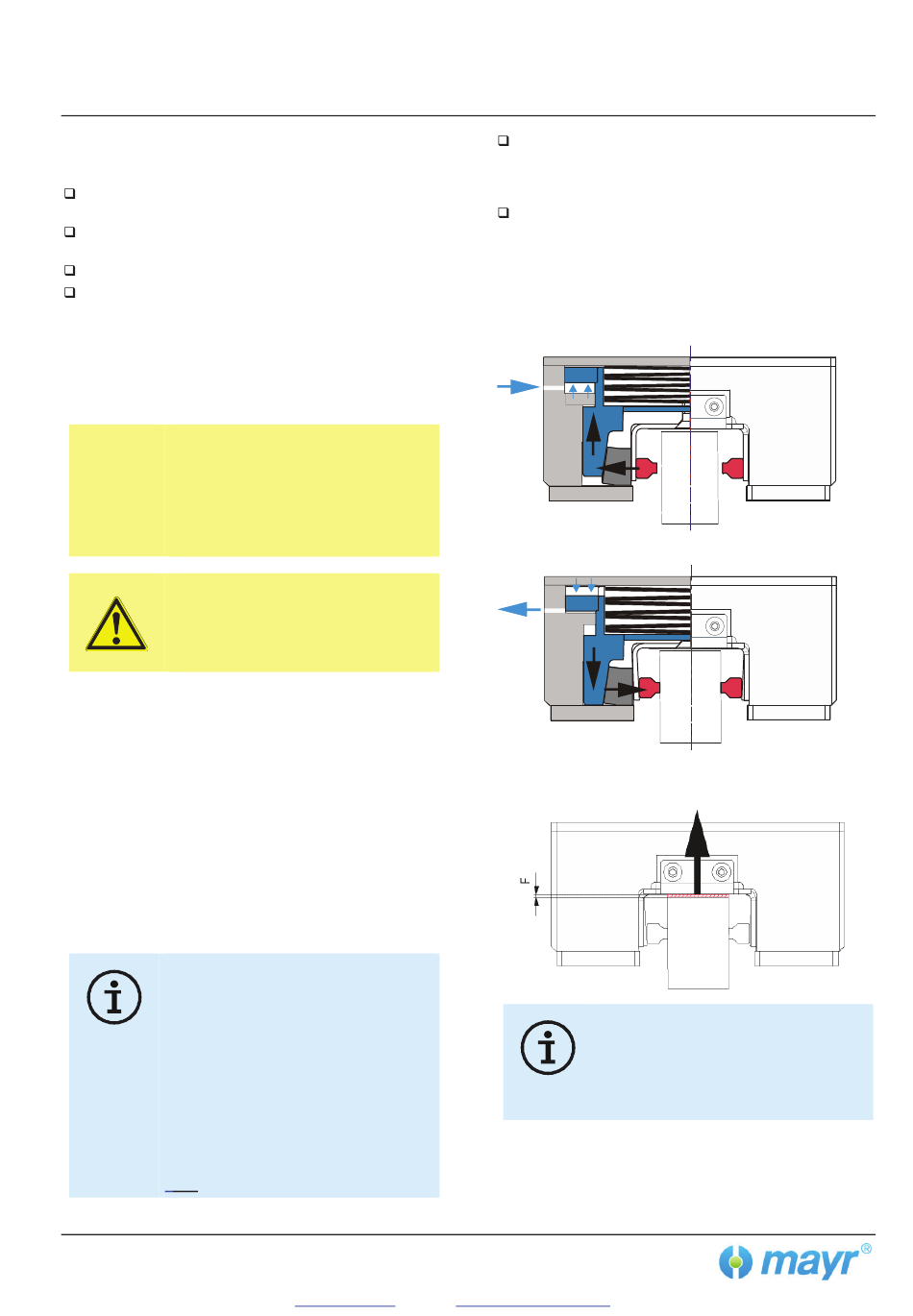

Illustr. 1 Rail profilé mobile par pressurisation du frein
Illustr. 2 Rail profilé bloqué par dépressurisation du frein
Remarque !
Lors de la fermeture, le frein est
repoussé du rail dans le sens de la
flèche.
A respecter si une grande précision est
requise à l'état bloqué (voir cote F)
Illustr. 3 Forces de réaction
public.mayr@mayr.com
(B.384.FR)
®
-guidestop, l'élément de
®
-guidestop, la
