Instructions de montage et de mise en service pour
®
ROBA
-guidestop Type 384_._ _0_ _
Frein pour rails profilés Taille 35 − 65
10
Options
10.1 Dispositif de contrôle de l'état de
commutation (contact de travail)

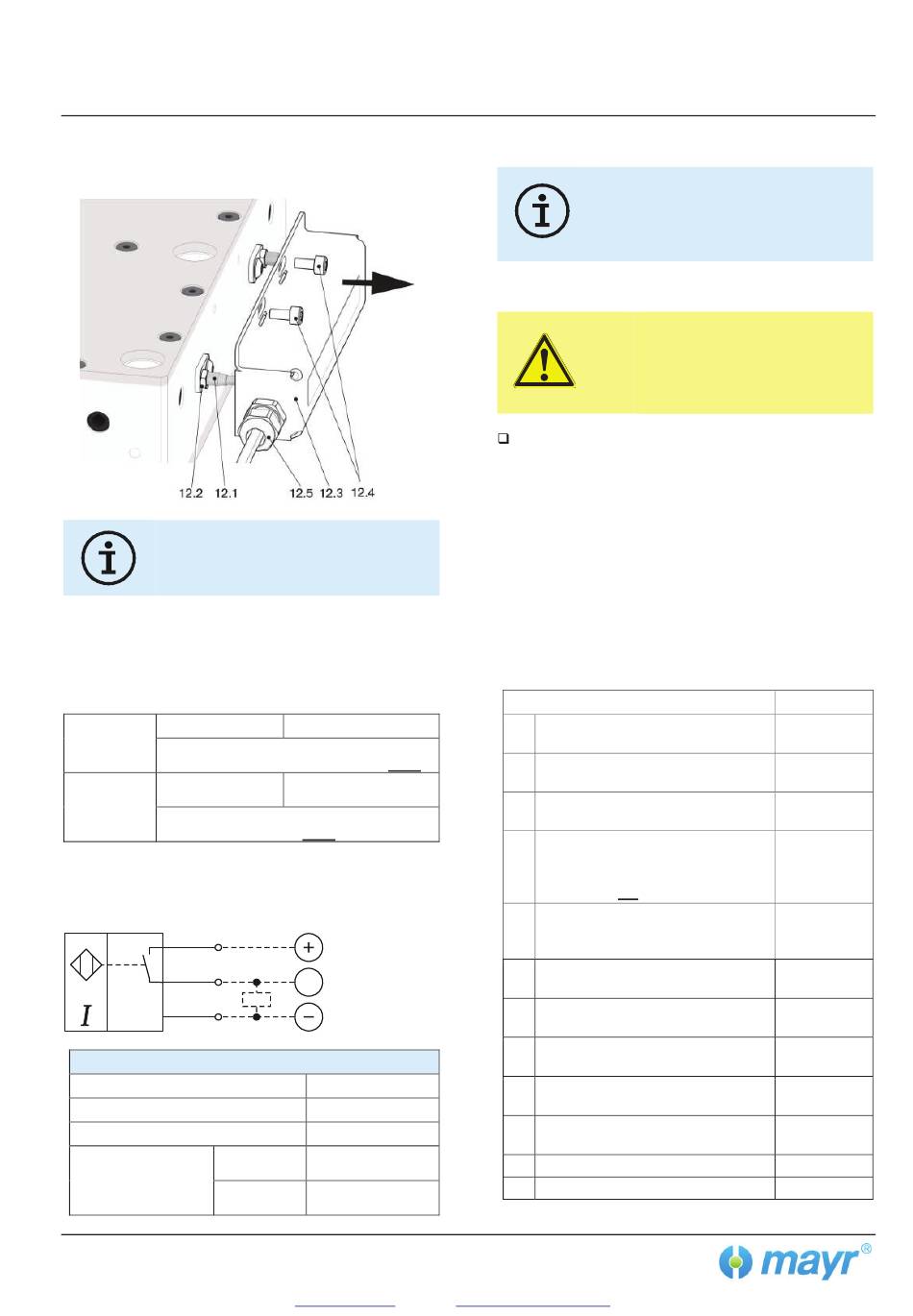

Fig. 6
Remarque !
Le dispositif de contrôle de l'état de
commutation est monté et réglé en usine.
Un interrupteur de proximité (12.1) émet un signal à
chaque changement d'état du frein.
Le type 3840 est équipé de 2 interrupteurs de proximité
(12.1).
Contrôle de probabilité
Frein pressurisé
Frein ouvert
Commutateur à pression Pos. 5
pression minimale de service (voir 9.1.3)
Frein
dépressurisé
Frein fermé
Commutateur à pression Pos. 4
pas de pression (voir 9.1.3)
L'exploitation du signal des deux états est à la charge du
client.
Plan de branchement :
BN
BK
BU
NO
Caractéristiques techniques
PNP/contact de travail
Tension de service assignée :
Tension de service :
jusqu'à la
Longueur de
taille 35
câble :
à partir de
la taille 45
21/10/2022 AM/GF/GC
Page 25 / 29
Signal « désactivé »
Signal « activé »
NO
U
= 24 VDC
e
U
= 10...30 VDC
B
2000 mm
5000 mm
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten
Tél. : +49 8341 804-0, Fax : +49 8341 804-421
www.mayr.com, e-mail :
public.mayr@mayr.com
Remplacement de l'interrupteur de proximité
Remarque !
L'interrupteur de proximité est susceptible
de tomber en panne. Il doit rester
accessible en cas de remplacement ou
de modification du réglage.
Conditions préalables
AVERTISSEMENT Risque de chute de la charge !
Avant le début du travail, les axes
à charges suspendues sont à fixer
et à protéger contre un
affaissement.
Le frein est dépressurisé (fermé) sur le rail profilé.
Démontage
1.
Visser le presse-étoupe (12.5)
2.
Dévisser les vis à tête cylindrique (12.4)
3.
Retirer le couvercle (12.3)
4.
Desserrer l'écrou hexagonal (12.2), dévisser et
retirer l'interrupteur de proximité (12.1).
Montage et réglage
Situation initiale : L'interrupteur de proximité n'est pas
branché.
Action
1.
Contrôle de l'absence de pression
sur le frein
2.
Visser l'interrupteur de proximité
avec précaution jusqu'à la butée
2.1 Dévisser l'interrupteur de proximité
d'un tour complet (360°)
3.
Bloquer l'interrupteur de proximité
(12.1) avec l'écrou hexagonal
(12.2) (voir les couples de serrage
au chapitre 5.2)
4.
Brancher l'interrupteur de
proximité (voir le plan de
branchement).
5.
Régler la pression de service
6.
Effectuer un contrôle du bon
fonctionnement
6.1 Retirer la pression
6.2 Appliquer la pression
7.
Tirer le câble à travers le presse-
étoupe (12.5)
8.
Visser le couvercle (12.3)
9.
Serrer le presse-étoupe (12.5)
(B.384.FR)
Résultat
Signal
« activé »
Signal
« désactivé »
Signal
« activé »
Signal
« désactivé »
