146
(5 3/4")
Ø18
(Ø45/64")
Ø40
(Ø1 37/64")
Ø20
(Ø25/32")
GRA24
230
(9 1/16")
Ø100
(Ø3 15/16")
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
DO NOT USE
INC01
UTILIZZARE
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV13
DESIGN
NATALINO MALASORTI

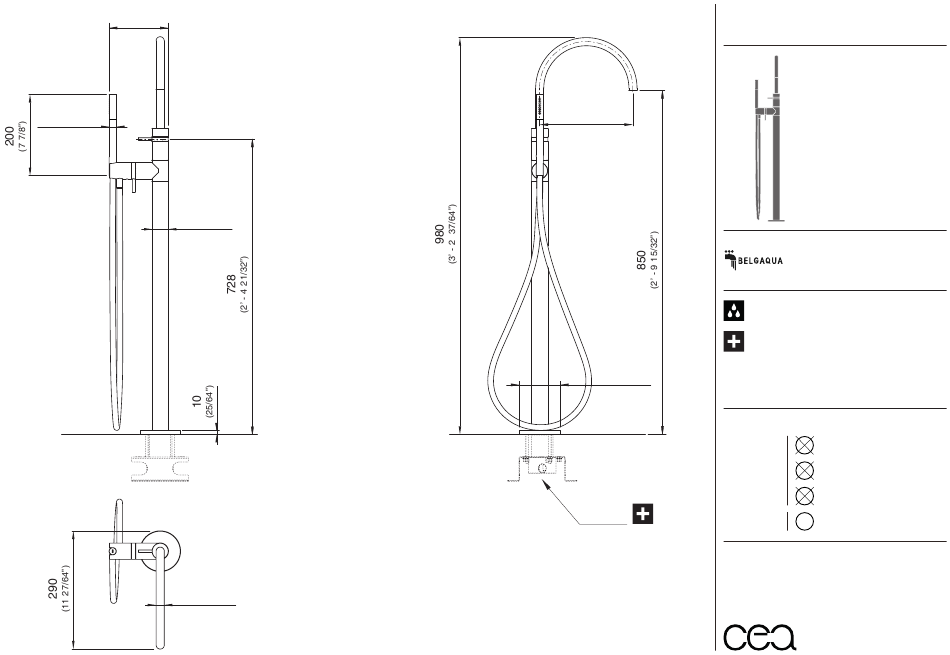

GRA24/GRADI
AISI 316L STAINLESS STEEL
Miscelatore progressivo a colonna
per vasca con bocca di erogazione
girevole e doccetta
Freestanding progressive mixer for
bathtub with swivelling spout and
hand shower
Rompi-getto, utilizzabile per il riempimento vasca
Flow straightener, suitable for bathtub
Prodotto che necessita di parte incasso
Product that needs built-in part
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HF
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
pH
TO USE
7
neutral pH detergent
ceadesign.it
