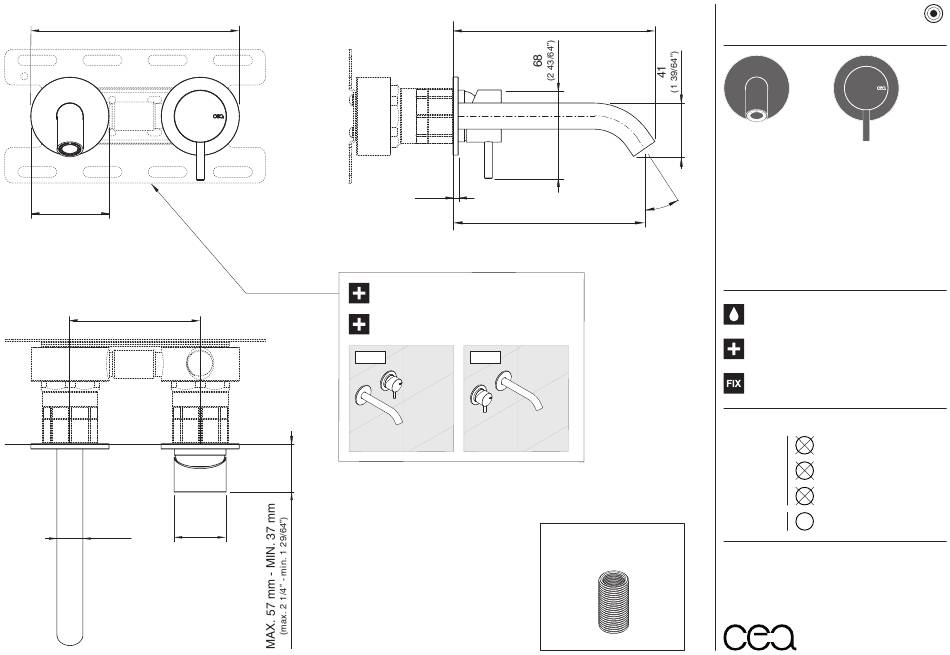

160
(6 19/64")
Ø60
(Ø2 23/64")
100
(3 15/16")
Ø40
Ø20
(Ø1 37/64")
(Ø25/32")
(6 7/64")
4
(5/32")
(5 25/32")
UCS09
If the handle is on the right
UCS34
If the handle is on the left
UCS09
UCS34
155
147
35°
INCLUDED ADAPTER
G 3/8" - G 1/2"
MIL141
_ REV10
MIL141/MILO360
AISI 316L STAINLESS STEEL

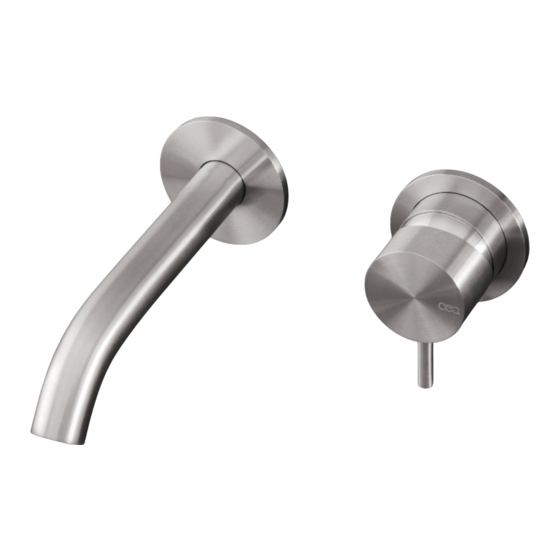

Miscelatore a parete con bocca di erogazione
Wall mounted mixer with spout
CEADESIGN STUDIO
Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico
Flow rate aerator 5 l/min / 1.3 gpm, water saving
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
MANUTENZIONE / MAINTENANCE
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
NON UTILIZZARE
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
UCS
SYSTEM
ceadesign.it
