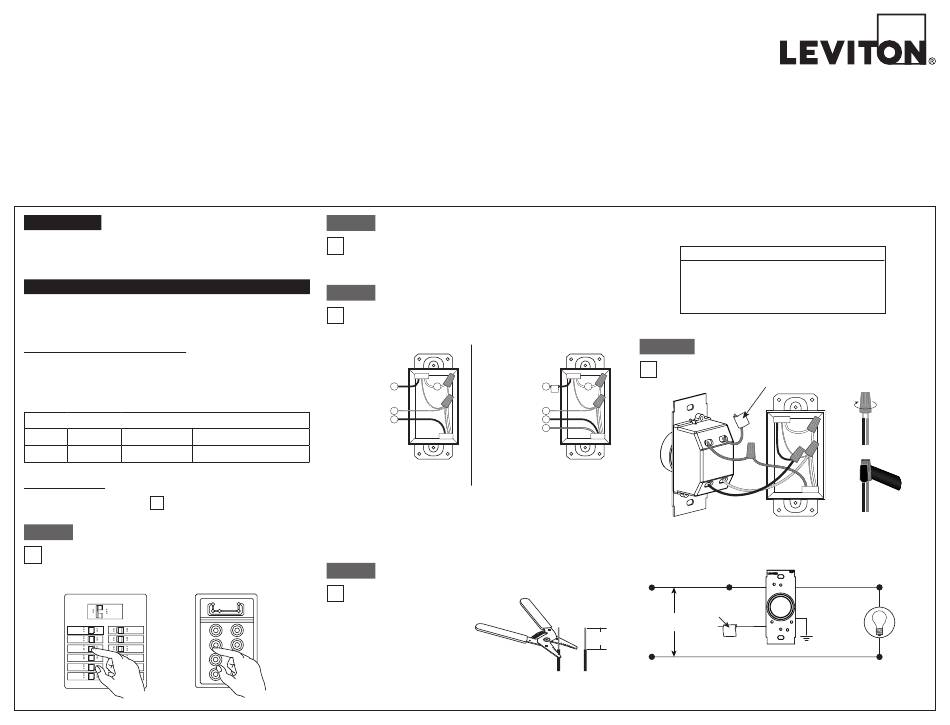

Leviton RDL06 Directives

AVERTISSEMENTS ET MISES EN GARDE :
• POUR ÉVITER LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU D'ÉLECTROCUTION, COUPER LE
COURANT au fusible ou au disjoncteur et s'assurer que le circuit est bien coupé avant de procéder à l'installation ou à
l'entretien du luminaire!
• Pour éviter la surchauffe ou l'endommagement éventuel de ce dispositif et des appareils qui lui sont raccordés,
NE PAS l'installer pour commander une prise, de l'éclairage fluorescent ou un appareil motorisé ou à transformateur.
• Installer ou utiliser conformément aux codes de l'électricité en vigueur.
• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit faire appel à un électricien.
• N'utiliser ce dispositif qu'avec du fil de cuivre ou plaqué cuivre.
Outils requis
Tournevis ordinaire/Philips Ruban isolant
Crayon Coupe-fil
Installation du gradateur seul, ou avec d'autres dispositifs
Si le gradateur est installé seul, passer à la section INSTALLATION, mais
s'il doit faire partie d'une application à plusieurs dispositifs de commande,
procéder comme suit :
INSTALLATIONS GROUPÉES :
Dans les installations à incandescence, lorsque plusieurs gradateurs sont
installés dans la même boîte, on doit en réduire la capacité nominale. Se reporter
au tableau ci-dessous pour connaître la charge maximale par gradateur. Aucune
réduction de valeurs n'est requise en présence de DEL ou de LFC réglables.
CHARGE MAXIMALE/GRADATEUR (à incandescence)
N o de cat. Un dispositif Deux dispositifs
RDL06 600 W 500 W
INSTALLATION
√
REMARQUE : cocher les cases une fois les étapes complétées.
:
AVERTISSEMENT
POUR ÉVITER LES RISQUES
Étape 1
D'INCENDIE, DE CHOC ÉLECTRIQUE OU D'ÉLECTROCUTION,
COUPER LE COURANT au fusible ou au disjoncteur et s'assurer
que le circuit est bien coupé avant de procéder à l'installation ou à
l'entretien du luminaire!
Panneau à disjoncteurs Panneau à fusibles
Gradateur à bouton rotatif (commutation à poussoir) pour
luminaires à incandescence, à DEL ou fluocompacts
Fonctionnement unipolaire (un emplacement) ou à trois voies (emplacements multiples)
600 W (incandescence), 150 W (DEL/LFC réglables), 120 V c.a., 60 Hz
Retrait des dispositifs existants:
Étape 2
le cas échéant, retirer la plaque et les vis de montage du
Pinces
dispositif existant. Éloigner délicatement le dispositif de la
Règle
boîte murale. NE PAS défaire les raccords tout de suite.
Identification de l'application
Étape 3
(plus courantes montrées):
REMARQUE : si les raccords à l'intérieur de la boîte ne ressemblent
pas à ceux montrés ici, on doit faire appel à un électricien.
1
3
4
Unipolaires
1. Ligne (Actif)
Plus de 2 dispositifs
2. Neutre
3. Terre
400 W
4. Charge
IMPORTANT: dans les applications à trois voies, une des bornes des dispositifs
existants devrait être d'une couleur différente (noire, probablement) ou identifiée
comme étant la borne commune. Il importe d'étiqueter le fil y étant raccordé
comme « commun » (ligne ou charge) au niveau des boîtes murales du gradateur
et de l'autre dispositif du circuit à trois voies.
Préparation et raccordement des fils:
Étape 4
• S'assurer que les brins des fils
de la boîte murale sont bien
droits
(les recouper au besoin).
• Dénuder l'extrémité de chaque
fil de la boîte murale sur un peu
plus de 1,6 cm (5/8 po, illustré).
• En présence de systèmes
unipolaires, passer à l'étape 5a.
• En présence de systèmes à
trois voies, passer à l'étape 5b.
N de cat. RDL06
o
DIRECTIVES
AVERTISSEMENTS ET MISES EN GARDE :
• N'employer qu'un (1) gradateur par circuit à 3 ou à 4 voies. Les interrupteurs, le cas échéant, commuteront l'éclairage
au niveau sélectionné à ce dernier.
• N'utiliser ce dispositif qu'en présence de lampes fluocompactes (LFC), à DEL, à incandescence ou à halogène réglables
de 120 V. Pour consulter la liste de lampes à DEL et fluocompactes compatibles, se reporter au www.leviton.com.
• Quand ce dispositif doit commander plusieurs lampes, celles-ci DOIVENT ÊTRE DU MÊME TYPE, soit toutes
fluocompactes, à DEL ou à incandescence. L'emploi de lampes de mêmes marque et modèle rehaussera en outre la
performance du gradateur.
• Fils résistant à 75 °C au moins requis sur le terrain.
2 1 2
3
4
Trois voies
5
1. Ligne ou charge
(se reporter à la
remarque ci-dessous)
2. Neutre
3. Terre
4. Premier cavalier – couleur à noter
5. Deuxième cavalier – couleur à noter
1.6 cm
(5/8 po)
Gabarit
Couper (au besoin)
de
dénudage
En présence d'applications moins courantes, se reporter
au tableau CONCORDANCES MARETTES/FILS
CONCORDANCES MARETTES/FILS
1 - 12 AWG + 1 à 3 x 14, 16 ou 18 AWG
2 - 12 AWG + 1 ou 2 x 16 ou 18 AWG
1 - 14 AWG + 1 à 4 x 16 ou 18 AWG
2 - 14 AWG + 1 à 3 x 16 ou 18 AWG
Applications unipolaires :
Étape 5a
Ce fil n'est utilisé que dans les installations à trois voies. En cas
d'installations unipolaires, il faut laisser cette étiquette d'isolation en place.
Rouge
Rouge
Vert
Noir
Gradateur
Actif (Noir)
Noir Rouge
Étiquette
d'isolation
Ligne
Rouge Terre
120 V c.a., 60 Hz
Vert
Neutre (Blanc)
DI-000-RDL06-52B
Insérer les
fils droits, et
tourner vers
la droite
Ruban isolant
Noir
Charge
Blanc
