Leviton 6161 Directives D'installation

Four-Level Dimmer
Rated: 500W-120VAC
Installation Instructions
Gradateur à quatre intensités
Valeurs nominales : 500 W, 120 V c.a.
À incandescence seulement
Directives d'installation
Atenuador de 4 Niveles
Capacidad: 500W-120VCA
Instrucciones de Instalación
LIMITED 5 YEAR WARRANTY AND EXCLUSIONS
Leviton warrants to the original consumer purchaser and not for the benefit of
anyone else that this product at the time of its sale by Leviton is free of defects
in materials and workmanship under normal and proper use for five years from
the purchase date. Leviton's only obligation is to correct such defects by repair
or replacement, at its option, if within such five year period the product is returned
prepaid, with proof of purchase date, and a description of the problem to Leviton
Manufacturing Co., Inc., Att: Quality Assurance Department, 59-25 Little
Neck Parkway, Little Neck, New York 11362-2591. This warranty excludes
and there is disclaimed liability for labor for removal of this product or
reinstallation. This warranty is void if this product is installed improperly or in
an improper environment, overloaded, misused, opened, abused, or altered in
any manner, or is not used under normal operating conditions or not in
accordance with any labels or instructions. There are no other or implied
warranties of any kind, including merchantability and fitness for a particular
purpose, but if any implied warranty is required by the applicable jurisdiction,
the duration of any such implied warranty, including merchantability and fitness
for a particular purpose, is limited to five years. Leviton is not liable for incidental,
indirect, special, or consequential damages, including without limitation, damage
to, or loss of use of, any equipment, lost sales or profits or delay or failure to
perform this warranty obligation. The remedies provided herein are the exclusive
remedies under this warranty, whether based on contract, tort or otherwise.
For Technical Assistance Call:
1-800-824-3005 (U.S.A Only)
www.leviton.com
• Leviton's Decora
• 4 preset light level increments (25%, 50%, 75% and 100%)
• Brightness Level Display
Cat. No. 6161
WARNING:
WARNING:
WARNING:
Incandescent Only
IS OFF BEFORE WIRING.
WARNING:
THIS DEVICE AND OTHER EQUIPMENT, DO NOT INSTALL TO
CONTROL A RECEPTACLE, FLUORESCENT LIGHTING, A MOTOR, OR
A TRANSFORMER OPERATED APPLIANCE.
CAUTION:
Nº de cat. 6161
CLAD WIRE. WITH ALUMINUM WIRE USE ONLY DEVICES MARKED
CO/ALR OR CU/AL.
NOTE:
WHEN DIMMERS ARE GANGED TOGETHER, DERATING IS
REQUIRED (SEE MULTI-GANG TABLE).
TO INSTALL:
1. TURN OFF POWER.
2. Remove existing single pole switch, if applicable.
3. Connect wires per WIRING DIAGRAM as follows:
No. Cat. 6161 Twist strands of each lead tightly and, with circuit conductors, push firmly into appropriate
wire connector. Screw connectors on clockwise making sure that no bare wire shows below
the wire connectors. Secure each wire connector with electrical tape.
Sólo Incandescente 4. Mount device "TOP" up. Attach wallplate.
5. Restore power at circuit breaker or fuse. Installation is complete.
1. Make sure slide switch is in the right (ON) position. Press appropriate button for desired light
level (Fig. 1).
2. Slide switch to left (OFF) position when servicing bulbs.
DI-000-06161-22D
• Présente l'élégance des dispositifs de la gamme Decora
• 4 niveaux d'intensité préréglés
• Indication visuelle des niveaux d'intensité
AVERTISSEMENT :
AVERTISSEMENT :
AVERTISSEMENT :
LE COURANT AU FUSIBLE OU AU DISJONCTEUR ET S'ASSURER QUE LE CIRCUIT SOIT BIEN COUPÉ AVANT DE PROCÉDER À
L'INSTALLATION.
AVERTISSEMENT :
MATÉRIEL LUI ÉTANT RACCORDÉ, NE PAS L'INSTALLER POUR COMMANDER UN APPAREIL MOTORISÉ OU À TRANSFORMATEUR.
MISE EN GARDE :
SEULEMENT LES DISPOSITIFS PORTANT LA MARQUE CU/AL OU CO/ALR.
REMARQUE :
TABLEAU D'INSTALLATIONS GROUPÉES).
INSTALLATION :
1. COUPER LE COURANT.
2. Retirer le dispositif existant, le cas échéant.
3. Raccorder les fils conformément au schéma de câblage et de la façon
suivante : torsader solidement ensemble les brins de chaque connexion
et enfoncer fermement le raccord dans un serre-fils de calibre approprié,
en tournant ce dernier vers la droite et en s'assurant qu'aucun brin de
cuivre ne soit exposé. Protéger les raccords au moyen de ruban isolant.
4. Fixer le dispositif en prenant soin d'orienter la marque «TOP» vers le haut.
Fixer la plaque murale.
5. Rétablir le courant au fusible ou au disjoncteur; l'installation est terminée.
1. S'assurer que l'interrupteur à glissière soit poussé vers la droite (sous tension). Appuyer sur le bouton correspondant à l'itensitè désirée (ill. 1).
2. Pousser la glissière vers la gauche (hors tension) avant de remplacer une lampe.
DI-000-06161-22D
® Style design
TO BE INSTALLED AND/OR USED IN ACCORDANCE WITH APPROPRIATE ELECTRICAL CODES AND REGULATIONS.
IF YOU ARE UNSURE ABOUT ANY PART OF THESE INSTRUCTIONS, CONTACT A QUALIFIED ELECTRICIAN.
TO AVOID FIRE, SHOCK, OR DEATH; TURN OFF POWER AT CIRCUIT BREAKER OR FUSE AND TEST THAT THE POWER
TO AVOID OVERHEATING AND POSSIBLE DAMAGE TO
USE THIS DEVICE ONLY WITH COPPER OR COPPER
TO OPERATE
INSTALLER OU UTILISER CONFORMÉMENT AUX CODES DE L'ÉLECTRICITÉ EN VIGUEUR
À DÉFAUT DE BIEN COMPRENDRE LES DIRECTIVES SUIVANTES, FAIRE APPEL À UN ÉLECTRICIEN QUALIFIÉ.
POUR ÉVITER LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE MORTELLE, COUPER
POUR ÉVITER LA SURCHAUFFE OU L'ENDOMMAGEMENT ÉVENTUEL DE CE DISPOSITIF OU D'AUTRE
N'UTILISER CE DISPOSITIF QU'AVEC DU FIL DE CUIVRE; EN PRÉSENCE DE FIL D'ALUMINIUM, UTILISER
QUAND DES GRADATEURS SONT GROUPÉS, ON DOIT EN RÉDUIRE LES VALEURS NOMINALES (SE REPORTER AU
English
FEATURES
INSTALLATION
MAXIMUM LOAD PER DIMMER FOR MULTI-GANG
Cat. No.
6161
Français
CARACTÉRISTIQUES
MC de Leviton
DIRECTIVES D'INSTALLATION
INSTALLATION GROUPÉE : RÉDUCTION DES
Nº de cat.
6161
FONCTIONNEMENT
Two More than
Single Gang 2 Gang
500W 300W 250W

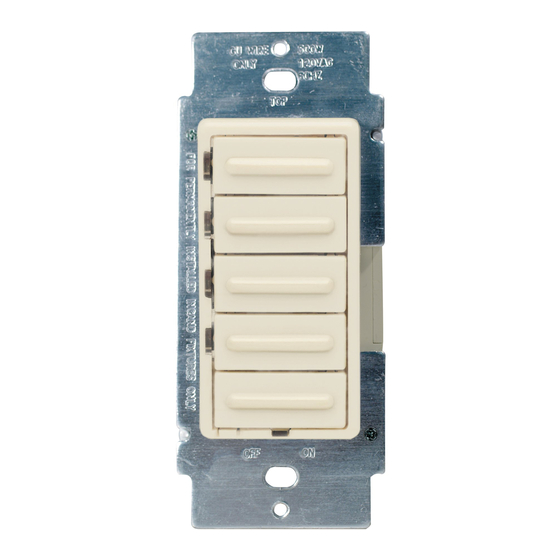

Fig. 1 - Characteristics
ill. 1 - Caractéristiques
LED (4)
Temoin lumineux (4)
Full Bright
Pleine
intensité
High
Intensité
élevée
Medium
Intensité
moyenne
Low
Faible
intensité
OFF
Hors
tension
ON/OFF
Slide Switch
Glissiére de mise sous/hors tension
VALEURS NOMINALES
Un Deux Plus de deux
dispositif dispositifs dispositifs
500 W 300 W 250 W
