Relais statique monophasé de puissance
Power Solid State Relay
❏ Relais statique Flatpac synchrone spécialement adapté aux
charges résistives.
Zero Cross Flatpac Solid State Relay specially designed for
resistive loads.
❏ Sortie 12 à 280VAC 25A.
Output 12 to 280VAC 25A.
❏ Contrôle: 185 à 265
LED de visualisation sur l'entrée de couleur verte.
185 to 265VAC/DC
Control
Green LED visualization on the input.
❏ Construit en conformité aux normes EN60947-4-3 (IEC947-4-3)
-UL-cUL en cours.
Designed in conformity with EN60947-4-3 (IEC947-4-3)
-UL-cUL pending.

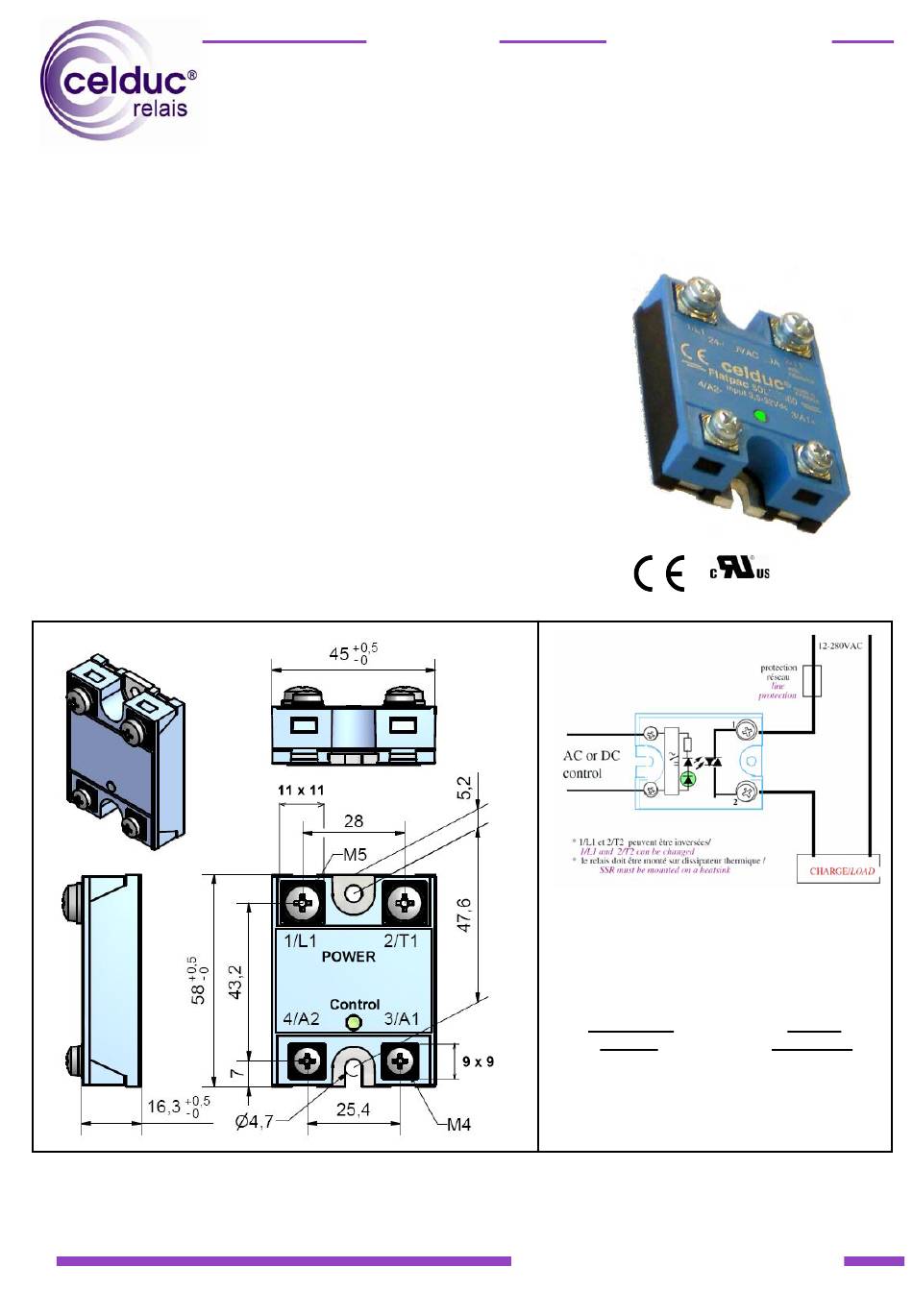

Dimensions :
(*) : Thermo Mechanical Stress Solution
Proud to serve you
All technical characteristics are subject to change without previous notice.
Caractéristiques sujettes à modifications sans préavis.
Flatpac
VAC/DC
S/MON/SOL942960/C/01/08/2013
SOL942960
Output : 12-280VAC 25A
Input:185-265VAC/DC
Application
typique:
Resistance 5 kW
(Catégorie AC-51)
en 230 VAC
celduc
r
e
l
page 1 / 4F/GB
Typical
application:
5 kW resistor
(AC-51 load)
on 230 VAC
®
a
i
s
