Commandes et caractéristiques

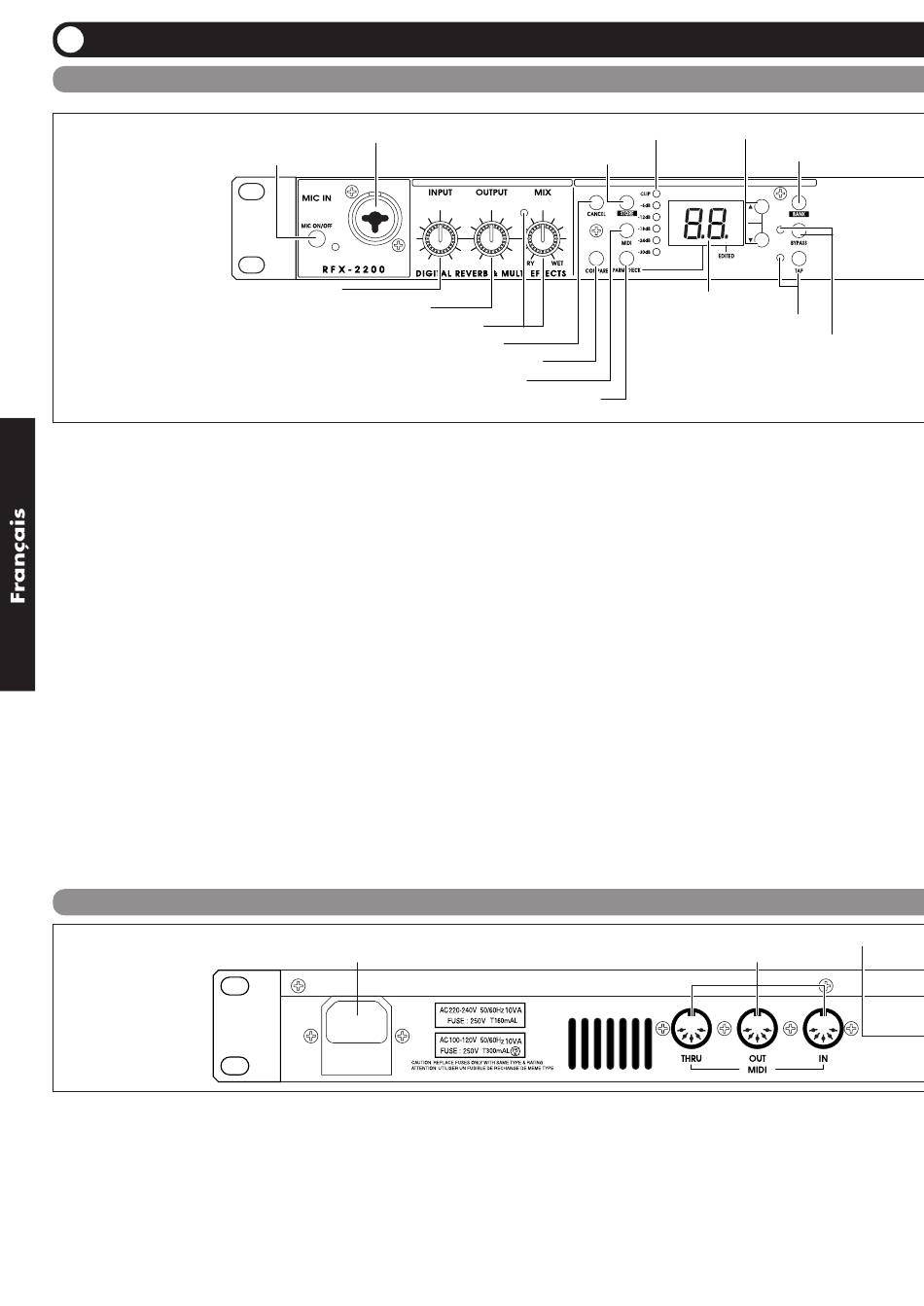

Face avant
(2) Commutateur MIC ON/OFF
(3) Commande INPUT
(1) Connecteur MIC IN
Vous pouvez brancher un microphone d'une impédance
d'environ 600Ω à cette prise afin de l'utiliser comme
entrée supplémentaire. Vous pouvez utiliser une fiche
XLR (connexion symétrique) ou un jack (connexion
symétrique/asymétrique).
Normalement, le signal d'entrée de ce connecteur est
mélangé avec le signal entrant via les prises INPUT en
face arrière. Quand l'effet VOCODER est sélectionné, le
signal de ce connecteur sert à contrôler les
caractéristiques et l'enveloppe du son (courbe de
changement de volume) de l'effet VOCODER.
(2) Commutateur MIC ON/OFF
Ce commutateur active/coupe le signal du connecteur
MIC IN. Quand le commutateur est activé (ON), le
témoin de droite s'allume.
(3) Commande INPUT
Détermine le niveau d'entrée du signal arrivant aux prises
INPUT et MIC IN.
(4) Commande OUTPUT
Détermine le niveau du signal aux sorties OUTPUT.
Face arrière
(1) Connecteur POWER
Branchez le câble d'alimentation fourni à ce connecteur
pour alimenter l'appareil.
(2) Prises MIDI
Ces prises permettent une connexion avec l'interface
MIDI d'un ordinateur, un clavier MIDI etc. Cela permet
de changer de patch à partir d'un appareil externe.
28
ZOOM RFX-2200
(1) Connecteur MIC IN
(4) Commande OUTPUT
(5) Commande et diode MIX
(6) Bouton CANCEL
(7) Bouton COMPARE
(8) Bouton MIDI
(9) Bouton PARM CHECK
(1) Connecteur POWER
(11) Témoins de niveau
(10) Bouton STORE
(5) Commande et diode MIX
Permet de régler la balance entre le signal direct (DRY)
et le signal d'effet (WET). Lorsque cette commande est
tournée à bout de course vers la gauche, seul le signal
direct est transmis. Lorsqu'elle se trouve à bout de course
vers la droite, seul le signal d'effet est produit. La diode
s'allume pour indiquer que le réglage de balance a été
modifié depuis la dernière opération de sauvegarde.
(6) Bouton CANCEL
Permet d'annuler une opération de sauvegarde.
(7) Bouton COMPARE
Quand vous éditez un Patch (groupe de réglages d'effet
mémorisés), ce bouton vous permet de comparer la
version du son mémorisée avec la version éditée.
(8) Bouton MIDI
Ce bouton sert à régler divers paramètres MIDI.
(9) Bouton PARM CHECK
Ce bouton permet de contrôler les réglages des
paramètres d'effet.
(10) Bouton STORE
Ce bouton permet de sauvegarder les Patches dans la
(3) Prise BYPASS
Permet de brancher un commutateur au pied FS01
(option) afin d'activer/de couper les effets.
(4) Prises DIGITAL OUT
Ces prises transmettent en format numérique S/PDIF le
même signal que celui transféré aux prises OUTPUT.
Vous pouvez utiliser ces prises afin de transmettre le
(12) Boutons VALUE UP/DOWN
(13) Bouton BANK
(14) Ecran
(15) Bouton et diode TAP
(16) Bouton et diode BYPASS
(3) Prise BYPASS
(2) Prises MIDI
