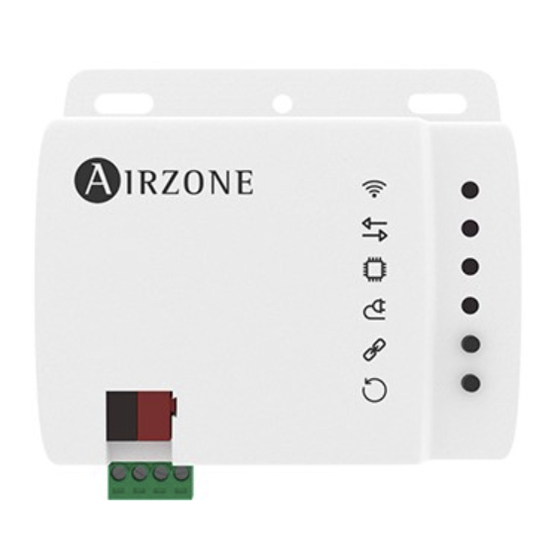

- Page 1 Manuel d’intégration Aidoo KNX Expansion Directe [AZAI6KNX2xxx]...
- Page 2 TABLE DES MATIÈRS PRECAUTIONS ET POLITIQUE ENVIRONNEMENTALE _________________________________________________________________________3 > Precautions __________________________________________________________________________________________________________________3 > Politique environnementale ______________________________________________________________________________________________3 PREREQUIS GENERAUX _____________________________________________________________________________________________________________3 INTRODUCTION ________________________________________________________________________________________________________________________4 MONTAGE _______________________________________________________________________________________________________________________________4 CONNEXION ____________________________________________________________________________________________________________________________4 CONFIGURATION ______________________________________________________________________________________________________________________4 OBJETS DE COMMUNICATION ______________________________________________________________________________________________________5 > Objets de communication par defaut___________________________________________________________________________________5 > Paramètres de configuration ____________________________________________________________________________________________7 >...
- Page 3 • Vérifiez que les unités à contrôler ont été installées conformément aux exigences du fabricant et fonctionnent correctement avant d’installer le système Airzone. • Localisez et connectez tous les éléments de votre installation conformément aux réglementations électroniques locales en vigueur.
- Page 4 Introduction Dispositif de gestion et d’intégration des unités de climatisation dans les systèmes de contrôle KNX TP-1. Alimentation externe par l’unité intérieure/bus KNX (selon votre unité). Possibilité de programmer le dispositif avec le bus KNX avant de le connecter à l’unité intérieure. Fonctionnalités : •...
- Page 5 Objets de communication Le dispositif Aidoo KNX contient une série d’objets de communication disponibles par défaut pour sa configuration. Pour utiliser tous les objets de communication contenus dans ce dispositif, rendez-vous dans l’onglet des « Paramètres » pour les activer (voir rubrique Paramètres de configuration pour plus d’informations).
- Page 6 No d’objet 72: État vitesse du ventilateur (3 vitesses) Description Indique la vitesse de ventilation de l’unité de climatisation 33 % Vitesse 1 1 Vitesse 1 Valeurs 66 % Vitesse 2 2 Vitesse 2 100 % Vitesse 3 3 ...
- Page 7 PARAMÈTRES DE CONFIGURATION Le dispositif Aidoo KNX comporte une série d’objets de communication dont l’utilisation peut être activée en se rendant dans l’onglet des « Paramètres » de l’ETS. Général • Type de commande Sélectionnez « Contrôle complet » pour activer plus d’options de contrôle. No d’objet 44: Commande fonction économie d’énergie Description...
- Page 8 No d’objet 46: Commande fonction rotation Description Permet d’activer la fonction rotation rotation Valeurs 0 Désactiver 1 Activer Type d’accès au bus Écriture Identification Datapoint 1.003 (DPT_Enable) No d’objet 115: État fonction rotation Description Indique si la fonction rotation est activée Valeurs 0 ...
- Page 9 No d’objet 121: État fonction dégivrage Description Indique si la fonction dégivrage est activée Valeurs 0 Désactiver 1 Activer Type d’accès au bus Lecture Identification Datapoint 1.003 (DPT_Enable) No d’objet 51: Commande fonction Turbo Description Permet d’activer la fonction turbo Valeurs 0 ...
- Page 10 No d’objet 55: Commande fonction antifongique Description Permet d’activer la fonction antifongique Valeurs 0 Désactiver 1 Activer Type d’accès au bus Écriture Identification Datapoint 1.003 (DPT_Enable) No d’objet 131: État fonction antifongique Description Indique si la fonction antifongique est activée Valeurs 0 ...
- Page 11 No d’objet 137: État fonction mode vacances Description Indique si la fonction mode vacances est activée Valeurs 0 Désactiver 1 Activer Type d’accès au bus Lecture Identification Datapoint 1.003 (DPT_Enable) No d’objet 60: Commande fonction chauffage électrique Description Permet d’activer la fonction chauffage électrique Valeurs 0 ...
- Page 12 No d’objet 122: État type de produit Description Indique le type d’unité de chauffage et refroidissement installé Valeurs Séquence ASCII Type d’accès au bus Lecture Identification Datapoint 16.001 (DPT_String_8859_1) No d’objet 123: État adresse de l’unité intérieure Description Indique l’adresse de l’unité de climatisation Valeurs 0 …...
- Page 13 No d’objet 143: État contrôleur central Description Indique si le contrôle centralisé a détecté une présence Valeurs 0 Non présent 1 Présent Type d’accès au bus Lecture Identification Datapoint 1.002 (DPT_Bool) No d’objet 144: État blocage On Description Indique si le blocage de l’unité...
- Page 14 • Suiv des conditions de travail No d’objet 332: État température retour Description Indique la température du retour de l’unité intérieure Valeurs ºC ºF Type d’accès au bus Lecture Identification Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) No d’objet 333: État température sonde ambiante Description Indique la température mesurée par la sonde du thermostat de l’unité...
- Page 15 No d’objet 340: État température retour d’eau Description Indique la température de retour d’eau Valeurs ºC ºF Type d’accès au bus Lecture Identification Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) No d’objet 341: État température circulation d’eau Description Indique la température d’eau de sortie Valeurs ºC ºF...
- Page 16 No d’objet 349: État température IPM Description Indique la température de production d’eau ICP Valeurs ºC ºF Type d’accès au bus Lecture Identification Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) No d’objet 350: État haute pression Description Indique la valeur de la pression de condensation Valeurs Type d’accès au bus Lecture...
- Page 17 No d’objet 358: État position vanne 2 voies Description Indique la position de la vanne 2 voies Valeurs Impulsions Type d’accès au bus Lecture Identification Datapoint 7.001 (DPT_Value_2_Ucount) No d’objet 359: État température réfrigérant Description Indique la température du réfrigérant de l’unité intérieure Valeurs ºC ºF...
- Page 18 No d’objet 367: État énergie totale produite en mode froid Description Indique l’énergie totale générée en mode refroidissement Valeurs Type d’accès au bus Lecture Identification Datapoint 13.013 (DPT_ActiveEnergy_kWh) No d’objet 368: État énergie actuelle produite en mode froid Description Indique l’énergie actuelle générée en mode refroidissement Valeurs Type d’accès au bus Lecture...
- Page 19 No d’objet 376: État énergie totale consommée par la résistance de chauffage Description Indique l’énergie totale consommée par la résistance de chauffage Valeurs Type d’accès au bus Lecture Identification Datapoint 13.013 (DPT_ActiveEnergy_kWh) No d’objet 377: État énergie totale consommée par la résistance d’ECS Description Indique l’énergie totale consommée par la résistance de l’ECS Valeurs...
- Page 20 • Activer l’utilisation d’objets de blocage de la commande à distance. Si vous sélectionnez Oui, cela permet de sélectionner les paramètres de l’unité que vous souhaitez bloquer. ◊ Bloquer changements On/Off ◊ Bloquer changements de mode ◊ Bloquer changements de vitesse du ventilateur ◊...
- Page 21 Configuration de mode • Activer les objets « Mode froid/chaud » No d’objet 3: Commande mode Froid/Chaud Description Permet de sélectionner le mode de fonctionnement refroidissement ou chauffage de l’unité de climatisation Valeurs 0 Froid 1 Chaud Type d’accès au bus Écriture Identification Datapoint 1.100 (DPT_Heat/Cool)
- Page 22 No d’objet 8: Commande mode Froid Description Permet de sélectionner le mode de fonctionnement refroidissement pour l’unité de climatisation Valeurs 1 Froid Type d’accès au bus Écriture Identification Datapoint 1.002 (DPT_Bool) No d’objet 68: État mode Froid Description Indique que le mode de fonctionnement sélectionné pour l’unité de climatisation est le mode refroidissement Valeurs 1 ...
- Page 23 Configuration ventilateur • Activer l’utilisation de la commande des 3 vitesses Sélectionnez les vitesses du ventilateur que vous souhaitez contrôler (3 ou N). Par défaut, le système permet de contrôler 3 vitesses (objets de communication 12 et 72). Si vous sélectionnez « Commande N vitesses max. », les objets de communication 12 et 72 seront remplacés par les objets 13 et 73, respectivement.
- Page 24 No d’objet 16: Commande vitesse du ventilateur 2 Description Permet d’activer la vitesse 2 du ventilateur de l’unité de climatisation Valeurs 1 Fixer vitesse du ventilateur 2 Type d’accès au bus Écriture Identification Datapoint 1.002 (DPT_Bool) No d’objet 76: État vitesse du ventilateur (vitesse 2) Description Indique si le ventilateur de l’unité...
- Page 25 Configuration des lames • Activer l’utilisation de lames à mouvement vertical Si vous sélectionnez Oui, les objets 19 et 79 seront activés pour contrôler le mouvement vertical des lames, et les champs suivants s’afficheront : ◊ Activer l’utilisation de commande 5 lames ◊...
- Page 26 • Type d’objet DPT pour lames verticales Sélectionnez si vous souhaitez utiliser le Datapoint DPT 5.001 (contrôle par pourcentage (Mise à l’échelle)) ou DPT 5.010 (contrôle par numérotation (Énuméré)) pour le contrôle et la lecture de l’état des lames de l’unité de climatisation : 5.001 (DPT_Scalling) 5.010 (DPT_Enumerated) 0 ...
- Page 27 No d’objet 84: État lames U-D (position 3) Description Indique si les lames à déplacement vertical de l’unité de climatisation se trouvent en position 3 Valeurs 1 Position 3 Type d’accès au bus Lecture Identification Datapoint 1.002 (DPT_Bool) No d’objet 25: Commande lames U-D (position 4) Description Permet d’activer la position verticale 4 des lames de l’unité...
- Page 28 • Activer l’utilisation objet de texte pour lames verticales No d’objet 88: État lames U-D texte Description Indique la position verticale des lames de l’unité de climatisation Valeurs Séquence ASCII Type d’accès au bus Lecture Identification Datapoint 16.001 (DPT_String_8859_1) • Activer l’utilisation de lames à...
- Page 29 No d’objet 90: État lames L-R (N positions) Description Indique la position horizontale des lames de l’unité de climatisation 1 Position 1 2 Position 2 3 Position 3 4 Position 4 Valeurs 0 ... 100 % Lame 1 à lame N 5 ...
- Page 30 No d’objet 93: État lames L-R (position 2) Description Indique si les lames à déplacement horizontal de l’unité de climatisation se trouvent en position 2 Valeurs 1 Position 2 Type d’accès au bus Lecture Identification Datapoint 1.002 (DPT_Bool) No d’objet 34: Commande lames L-R (position 3) Description Permet d’activer la position horizontale 3 des lames de l’unité...
- Page 31 • Activer l’utilisation objet +/- pour lames horizontales Sélectionnez le DPT que vous voulez utiliser : DPT 1.007 (Étapes) ou DPT 1.008 (Descendre/Monter). No d’objet 38: Commande lames L-R +/- Description Permet de contrôler les lames à déplacement horizontal de l’unité de climatisation 0 ...
- Page 32 Configuration de température ◊ Envoi périodique de « État_Consigne » (en secondes, 0 = sans envoi périodique) Précisez l’intervalle souhaité pour envoyer l’état de la température de consigne à l’unité de climatisation (en secondes). ◊ Activer l’utilisation objet +/- pour température de consigne Sélectionnez le DPT que vous voulez utiliser : DPT 1.007 (Étapes) ou DPT 1.008 (Descendre/Monter).
- Page 33 No d’objet 106: État seuil supérieur température de consigne mode Chaud Description Indique la température de consigne maximale en mode chauffage Valeurs ºC ºF Type d’accès au bus Lecture Identification Datapoint 9.001 (DPT_Value_Temp) 9.027 (DPT_Value_Temp_F) No d’objet 107: État seuil inférieur température de consigne mode Chaud Description Indique la température de consigne minimale en mode chauffage Valeurs...
- Page 34 Configuration des temporisateurs • Activer l’utilisation de fenêtre ouverte. Si vous sélectionnez Oui, les objets 388 et 416 seront activés. ◊ Temps d’attente A/C Off (hh:mm:ss). Sélectionnez la durée au bout de laquelle l’unité de climatisation s’éteindra après avoir détectée que la fenêtre est ouverte.
- Page 35 • Activer l’utilisation du temporisateur de pièce vide. Si vous sélectionnez Oui, les objets 390 et 418 seront activés. ◊ Temps d’attente pour appliquer des actions (hh:mm:ss). Sélectionnez la durée au bout de laquelle l’unité de climatisation s’éteindra après avoir détectée que la pièce est inoccupée. ◊...
- Page 36 Configuration des scénarios • Activer l’utilisation de scénarios Si vous sélectionnez Oui, les objets 392 et 420 seront activés, et les champs suivants apparaîtront : ◊ Activer l’utilisation d’objets d’octets pour enregistrer les scénarios ◊ Activer l’utilisation d’objets d’octets pour exécuter les scénarios ◊...
- Page 37 No d’objet 398: Commande enregistrer scénario 6 Description Enregistre la configuration de l’unité intérieure comme scénario 6 Valeurs 1 Enregistrer scénario 6 Type d’accès au bus Écriture Identification Datapoint 1.002 (DPT_Bool) No d’objet 399: Commande enregistrer scénario 7 Description Enregistre la configuration de l’unité...
- Page 38 No d’objet 407: Commande exécuter scénario 5 Description Exécute le scénario 5 Valeurs 1 Exécuter scénario 5 Type d’accès au bus Écriture Identification Datapoint 1.002 (DPT_Bool) No d’objet 408: Commande exécuter scénario 6 Description Exécute le scénario 6 Valeurs 1 Exécuter scénario 6 Type d’accès au bus Écriture Identification Datapoint...
- Page 39 Configuration des entrées Activez l’utilisation des entrées du dispositif Aidoo KNX : • Activer l’utilisation d’entrée 1 : objet de communication 421. • Activer l’utilisation d’entrée 2 : objet de communication 423. • Activer l’utilisation d’entrée 3 : objet de communication 425. En fonction de la configuration de chaque entrée, chaque objet aura un comportement différent.
- Page 40 ◊ Réglage » Envoyer télégramme après récupération du bus. Sélectionnez l’action à réaliser sur cette entrée numérique après la récupération du bus (par exemple : après une coupure d’alimentation) : pas d’action, éteint ou allumé. > Retard d’envoi après récupération du bus. Si vous sélectionnez une action, indiquez le temps de retard pour l’envoi du télégramme (en secondes).
- Page 41 • Entrée 1 421: État 1 No d’objet Alternant Réglage On/Off Étape persiennes Description Indique l’état de l’entrée 1 0 Off 0 Off 0 Étape en haut Valeurs 1 On 1 On 1 Étape en bas Type d’accès au bus Lecture Identification Datapoint...
- Page 42 • Entrée 3 425: État 3 No d’objet Alternant Réglage On/Off Étape persiennes Description Indique l’état de l’entrée 3 0 Off 0 Off 0 Étape en haut Valeurs 1 On 1 On 1 Étape en bas Type d’accès au bus Lecture Identification Datapoint...
- Page 43 airzonecontrol.com Marie Curie, 21 29590 Málaga Spain v. 100...
