PIÈCE NUMÉRO :
0000 8C R01
COMPOSANTS REQUIS :
ARTICLE QUANTITÉ
ENSEMBLE RÉTROVISEUR :
1
1
TROUSSE DE MONTAGE :
2
1
3
6
4
1
5
1
6
3
7
1
8
1
** Il se peut que la trousse de montage contienne un plus grand nombre de composants de ce qui est nécessaire. Consultez le tableau
ci-haut et les instructions pour les composants requis.
2
1
OUTILS REQUIS :
Douille, 10 mm
Tournevis plat, 4 mm
Chiffon propre
Page : 1 de 10
ACCESSOIRES D'ORIGINE
INSTRUCTIONS D'INSTALLATION
DESCRIPTION

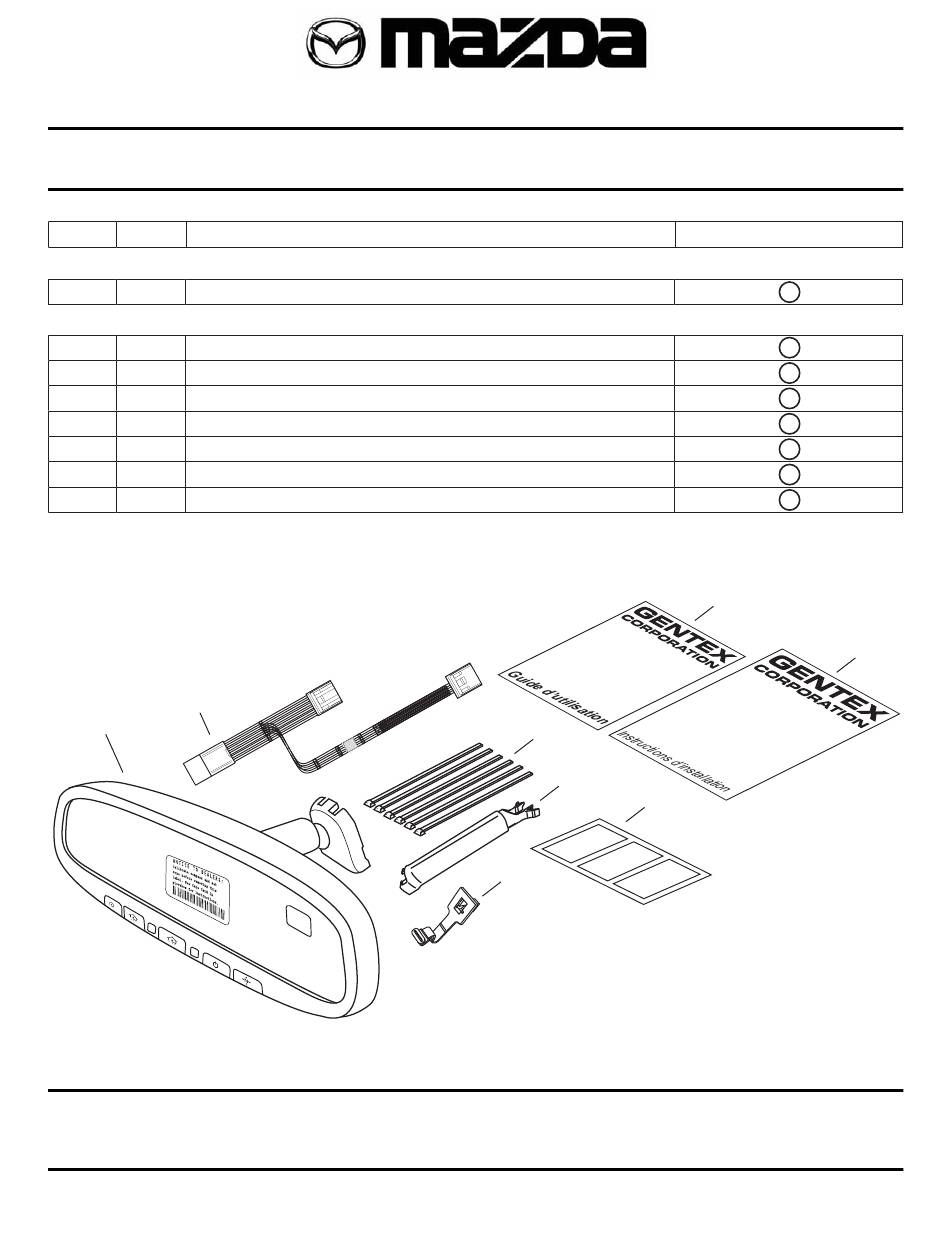

Ensemble rétroviseur avec compas & HomeLink®
Harnais EC – Harnais T, pilier /support A
Fils d'attache
5HFRXYUHPHQW GH ¿O
Attache de pilier/support A (D651-68-162A)
Ruban à mousse
Guide d'utilisation
Instructions d'installation
Cliquet
Tournevis à pointe à six
lobes #T20
*550-0554-000*
3
4
6
5
HOMELINK® ET THE HOMELINK HOUSE® SONT DES MARQUES DÉPOSÉES DE JOHNSON CONTROLS, INC.
Fiberstick
&Op G\QDPRPpWULTXH
550-0554 Rév. AAA
MODÈLES APPLICABLES :
2013 > CX-5
Tableau d'emploi
1
1
3
1
1
1
1
1
7
3LQFH j EHF HI¿Op
&RXSH¿OV
19/12/2011
8
