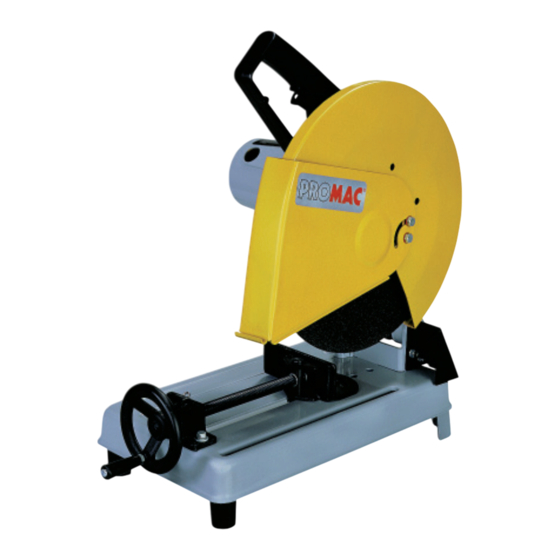

Promac 308C Mode D'emploi

Tronçonneuse à disque circulaire
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Table des matières
2-3
Consignes et instructions de sécurité
4
Caractéristiques techniques, description de la machine
5
Déballage, mettre la tête en position haute
6
Mise en service et réglages
7
Etau, coupe d'angle
8
Butée de descente du disque, Poignée de transport
9
Fonctionnement
10
Changement du disque
11
Verification et changement des charbons
12
Vue éclatée
13
Liste des pièces de rechange
14
Bon de garantie
Cette machine répond aux Directives européennes des machines 89/392/CEE et 91/368CEE.
Mode d'emploi
Coupe des métaux à sec
Modèle
308C
BD206F
2005.04

Publicité

Table des Matières
loading

Manuels Connexes pour Promac 308C

Sommaire des Matières pour Promac 308C

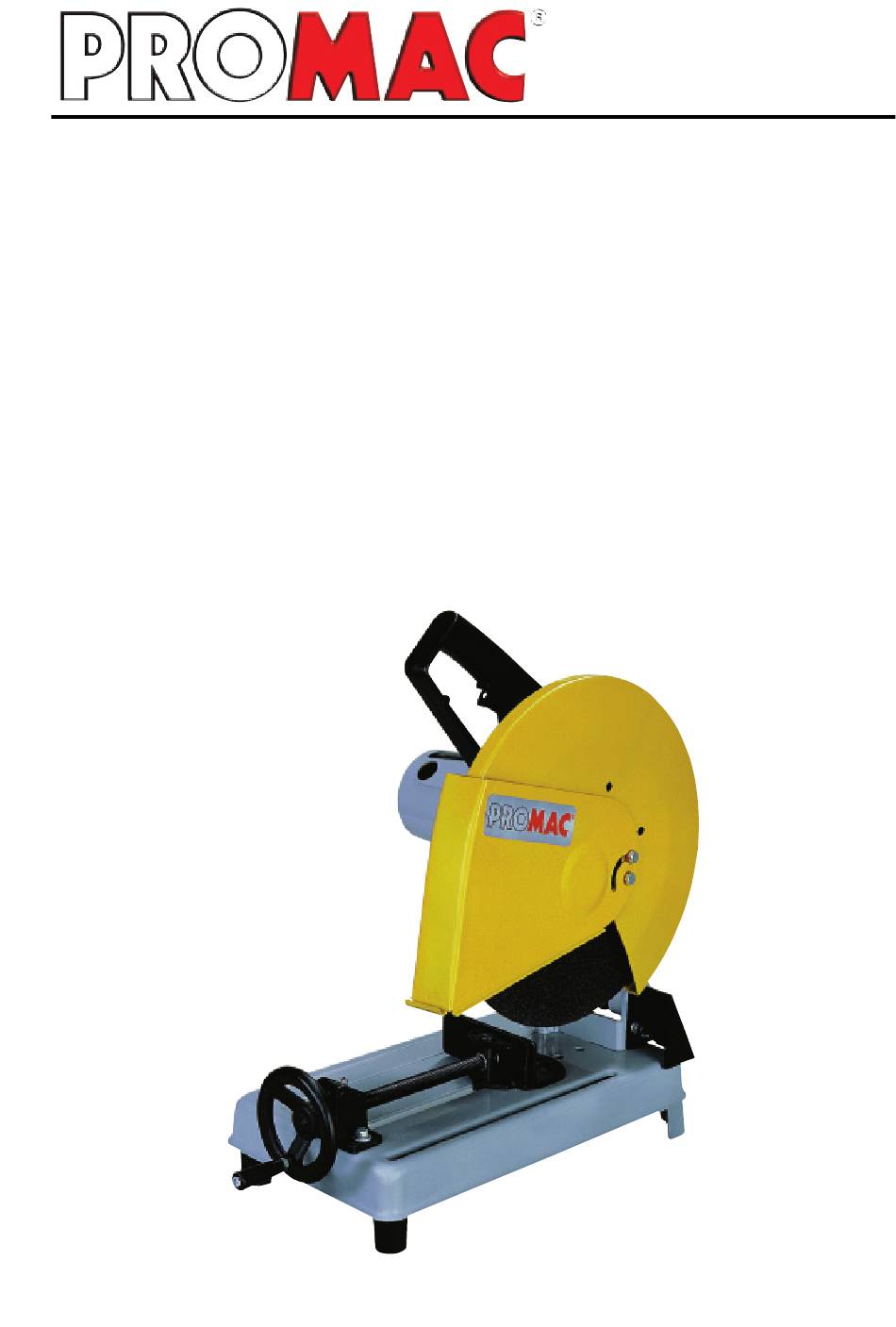

  • Page 1 BD206F 2005.04 Mode d’emploi Coupe des métaux à sec Modèle 308C Table des matières Consignes et instructions de sécurité Caractéristiques techniques, description de la machine Déballage, mettre la tête en position haute Mise en service et réglages Etau, coupe d'angle Butée de descente du disque, Poignée de transport...

  • Page 2: Mesures Générales De Sécurité

    MESURES GÉNÉRALES DE SÉCURITÉ 308C Attention! La non observation des présentes instructions peut conduire à de graves accidents. Cette machine présente, comme toutes les autres, certains risques d’utilisation et de conduite, typiques aux machines-outils. Si l’on reste attentif dans sa conduite ou qu’on la manipule convenablement on diminue notablement les risques éventuels.

  • Page 3: Instructions De Sécurité Du Travail

    (par. ex.: protection des oreilles). Branchement électrique La machine Modèle 308C est livrée avec câble d’alimentation et prise, 230V, 50Hz. Les fusibles doivent être d’au moins 10A. Les caractéristiques techniques précises se trouvent sur la plaque signalétique de la machine et sur le plan électrique joint aux présentes instructions.

  • Page 4: Caracteristiques Techniques

    DESCRIPTION DE LA MACHINE Avec la tronçonneuse à disque circulaire PROMAC 308C, on dispose d’une machine optimale permettant d’effectuer des travaux de coupe multiples. La bonne utilisation et un entretien efficace de la machine garantissent un fonctionnement fiable et une haute précision de travail pendant de longues années.

  • Page 5: Deballage

    DEBALLAGE 308C Votre tronçonneuse à disque est livrée complète en un carton. Attention en sortant celle ci de son emballage. La FIG.2 montre la machine une fois sortie de son carton. METTRE LA TETE EN POSITION HAUTE Pour des raisons d’expéditions le bloc tête (A) FIG.3 de la machine est maintenu en position basse par une chaînette (B).

  • Page 6: Mise En Service Et Reglage

    MISE EN SERVICE ET REGLAGE 308C Interrupteur MARCHE - ARRET Actionner l’interrupteur MARCHE pour mettre en route la tronçonneuse (B). En relâcvhant l’interrupteur , la tronçonneuse s’arrête (B). Blocage de l’interrupteur en position ARRET IMPORTANT: Lorsque la machine n’est pas utilisée, il est recommandé...

  • Page 7: Coupe D'angle

    ETAU 308C Le serrage de la pièce à couper est rapide et facile, voir explications ci dessous : Soulever la came (A) FIG.10 pour que le demi-écrou (B) soit séparé de la vis sans fin (C). Tirer sur la poignée (D) FIG.10, suf- fisamment pour permettre de placer la pièce à...
  • Page 8 BUTEE DE DESCENTE DU DISQUE ABRASIF 308C La vis de butée (A) FIG.14, sert à limiter la descente du disque abrasif. Son réglage s’obtient en desserrant l’écrou (B) et en tournant le boulon (A) pour l’amener à la hauteur désirée. Resserrer l’écrou (B) pour bloquer le réglage choisi.

  • Page 9: Fonctionnement

    FONCTIONNEMENT 308C Après avoir bloqué la pièce à couper dans l’étau, démarrer la machine et attendre que le moteur tourne à plein régime. Descendre le disque (A) lentement surtout au moment du contact avec la pièce à couper (B) FIG.17. Ne pas donner d’à coup au moment du contact ce qui provoquerait une ovalisation du disque et aurait pour conséquence une mauvaise qualité...

  • Page 10: Changement Du Disque

    CHANGEMENT DU DISQUE 308C Débrancher la machine de sa source d’énergie. Basculer le carter mobile (A) FIG.21 comme sur la photo. Appuyer sur l’axe de blocage d’arbre (B) FIG.22 et tourner le disque (F) à la main afin de bien engager l’axe de blocage.

  • Page 11: Verification Et Changement Des Charbons

    VERIFICATION ET CHANGEMENT DES CHARBONS 308C Attention : Débrancher la machine de sa source d’énergie avant de toucher aux charbons. En général changer les charbons toutes les 50 heures de travail afin de préserver le moteur de votre machine. Procéder quand même toutes les 10 heures de travail à...

  • Page 12: Vue Eclatee

    VUE ECLATEE 308C...

  • Page 13: Liste Des Pieces De Rechange

    LISTE DES PIECES DE RECHANGE 308C PM 308001 Oberschutz / Protection 72 PM 308065 Spindel / Arbre PM 308002 Schraube / Vis 73 PM 308066 Flansch / Flasque PM 308003 Büchse / Palier 74 PM 308067 Scheibe / Rondelle PM 308004...

  • Page 14: Bon De Garantie

    BON DE GARANTIE 308C 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
