Cette machine répond aux Directives européennes des machines 89/392/CEE et 91/368CEE.

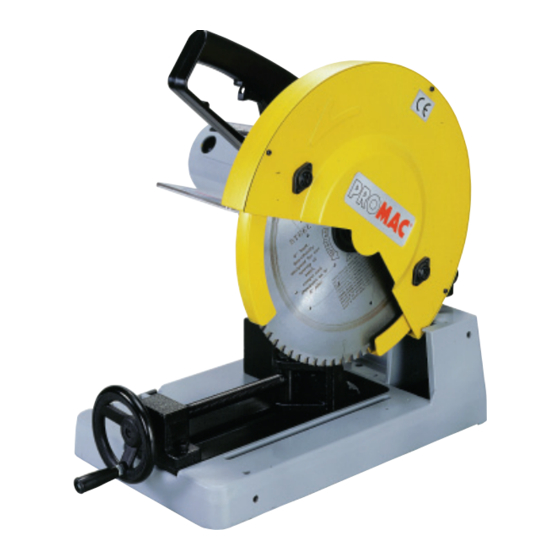

Mode d'emploi
Coupe des métaux à sec
309C
BD201F
2005.02
1

Publicité

Table des Matières
loading

Manuels Connexes pour Promac 309C

Sommaire des Matières pour Promac 309C

  • Page 1 309C BD201F 2005.02 Mode d’emploi Coupe des métaux à sec Modèle 309C Table des matières Consignes et instructions de sécurité Caractéristiques techniques, description de la machine Déballage, déblocage de la tête de tronçonnage Mise en service Coupe à angle Transport, entretien 10-12 Listes des pièces de rechange...

  • Page 2: Mesures Générales De Sécurité

    MESURES GÉNÉRALES DE SÉCURITÉ 309C Attention! La non observation des présentes instructions peut conduire à de graves accidents. Cette machine présente, comme toutes les autres, certains risques d’utilisation et de conduite, typiques aux machines-outils. Si l’on reste attentif dans sa conduite ou qu’on la manipule convenablement on diminue notablement les risques éventuels.

  • Page 3: Instuction De Securite Du Travail

    (par. ex.: protection des oreilles). Branchement électrique 1. La machine Modèle 309C est livrée avec câble d’alimentation et prise, 230V, 50Hz. 2. Les fusibles doivent être d’au moins 10A.

  • Page 4: Caracteristiques Techniques

    4. La tête de la machine en fonte d’aluminium stable garantit le maintien de la précision, acquise par l’usinage comme la rectification et l’alésage de précision. 5. La lame en carbure de tungstène PROMAC spécialement rectifiée est adaptée à cette machine et permet un grand nombre de coupes précises. PREPARATIONS D’UTILISATION Avant la mise en marche, vérifier que l’état et le fonctionnement de toutes les pièces de la machine sont...

  • Page 5: Pièces De La Tronçonneuse

    DEBLOCAGE DE LA TETE DE COUPE 309C 1. La tête de coupe (A), Fig.3, est bloquée à l’aide d’une chaîne (B) en position basse à des fins de trans- port. Pour déplacer la tête de coupe (A) vers le haut, décrocher tout simplement la chaîne (B) du carter moteur.

  • Page 6: Mise En Service Et Reglages

    MISE EN SERVICE ET REGLAGES 309C Interrupteur MARCHE - ARRET Actionner l’interrupteur MARCHE (B) pour mettre en route la tronçonneuse. En relâchant l’interrupteur (B), la tronçonneuse s’arrête. Blocage de l’interrupteur en position ARRET IMPORTANT: Lorsque la machine n’est pas utilisée, il est recommandé de bloquer l’interrupteur en position ARRET à...

  • Page 7: Coupe À Angle

    COUPE D'ANGLE 309C 1. Desserrer les 2 vis (G), Fig.10, et tourner le mors arrière (H) dans la position angulaire souhaitée. Resserrer ensuite les deux vis (G). Le mors avant (F) pivote dans la position prévue et s’alignera automatiquement avec la pièce.

  • Page 8: Transport

    TRANSPORT 309C Pour transporter la machine, toujours bloquer la tête de coupe en position basse à l’aide de la chaîne (A), Fig. 15. Une poignée (B) permet de transporter facilement la machine. ENTRETIEN Changement de la lame 1. Couper l’alimentation électrique.
  • Page 9 ENTRETIEN 309C 4. Avec la clé à douille hexagonale de 8 mm fournie, desserrer la vis d’arbre (D), Fig.18, en tournant à gauche, puis enlever la vis d'arbre (D), la rondelle (E), le flasque de lame extérieur (F) et la lame (G).

  • Page 10: Pieces De Rechange

    PIECES DE RECHANGE 309C...

  • Page 11: Listes Des Pieces

    LISTES DES PIECES 309C PM - 309058 Kohlenbürste / Charbon PM - 309001 Sicherheitsabdeckung / PM - 309059 Kohlenbürstendeckel / Couvercle Couvercle de sécurité de charbon PM - 309002 Zahn- Unterlagscheibe / Rondelle PM - 309060 1/4x5/8 Zylinderschraube / Vis...
  • Page 12 LISTES DES PIECES DE RECHNAGE 309C 107. PM - 309107 Innensechskantschraube / Vis 164. PM - 309164 Schrägstellbarer Einrasthebel 108. PM - 309108 Aufbauteil / Pièce de montgage / Levier 109. PM - 309109 M5 Sechskantmutter / Ecrou 165. PM - 309165 M5x10mm Flügelschraube / Vis...

  • Page 13: Bon De Garantie

    BON DE GARANTIE 309C 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
