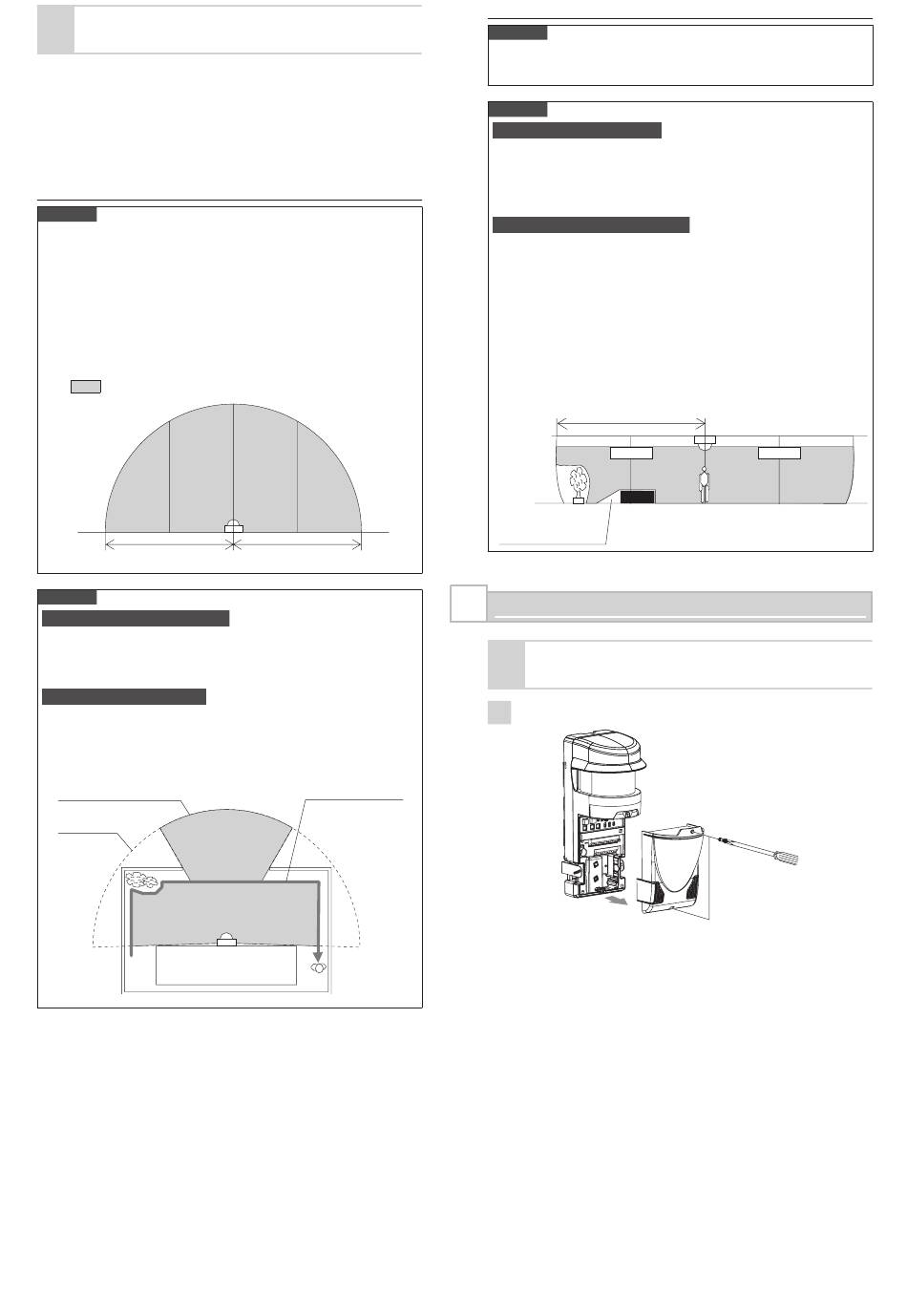

PROCÉDURE DE DÉFINITION DE
2-3
LA ZONE
Les modes manuel et automatique peuvent être utilisés pour
définir la zone.
La procédure de définition automatique comprend deux options :
P1 et P2.
La procédure de définition dans chaque mode varie en fonction
de la mode de détection sélectionné, H1, H2 ou Zone de
détection verticale.
- Zone 1 de détection horizontale/Zone 2 de détection horizontale
Manuel
Dans ce mode, la zone de détection en éventail est spécifiée
par les commutateurs rotatifs suivants.
Le commutateur rotatif d'alignement grossier permet de spécifier
le rayon dans une portée de 0 à 30 m par paliers de 2 m.
À l'aide du potentiomètre de réglage fin, la définition de la zone
peut être augmentée ou diminuée de +/- 1 m.
La zone de détection est divisée en Zone A et Zone B ; vous
pouvez spécifier un rayon différent pour chaque zone. Chacune
des zones A et B et divisée en zones A1, A2, B1 et B2.
: Zone de détection
Zone
Zone
B2
B1
30 m
Auto
P1 Apprentissage automatique
La zone est apprise automatiquement par le détecteur dans les
limites définis par les commutateurs d'alignement grossier et les
potentiomètres de réglage fin.
P2 Repérage automatique
La zone est apprise automatiquement en suivant une
personne passant une limite au sein de la zone définie
par les commutateurs rotatifs d'alignement grossier et les
potentiomètres de réglage fin.
Auto P1
(Apprentissage automatique)
Manuel
Zone
Zone
A1
A2
30 m
Auto P2
(Repérage automatique)
- 5 -
- Zone de détection verticale
Manuel
La zone de détection verticale n'est pas disponible en
mode manuel. Activez le mode Auto pour l'utiliser.
Auto
P1 Zone de détection fixée
La zone de détection est fixée par la fonction "SET" de la zone
et par les valeurs des paramètres Taille et Déport. Le Redscan
ignorera le "bruit" au niveau du sol causé par l'herbe ou par de
légères variations de la forme du sol.
P2 Zone de détection adaptable
Quand un objet, comme un tas de neige, se trouve dans la
zone de détection, le Redscan redéfinira la zone de détection
autour de l'objet.
De la même façon, si un trou est créé dans la neige, le
Redscan redéfinira la zone de détection pour inclure le trou. La
valeur par défaut de cette zone adaptable automatique est de
+/- 1 m.
30 m maximum
Hauteur
d'installation
Zone A
Zone
A2
Surface
du sol
Auto P1 (Fixer)
3
INSTALLATION ET RÉGLAGE DES ANGLES
INSTALLATION SUR UN MUR OU AU
3-1
PLAFOND
1
Retirez le cache de l'unité principale.
Enlevez le cache.
②
Zone B
Zone
Zone
Zone
A1
B1
B2
①
Desserrez 2 vis de montage
du cache.
