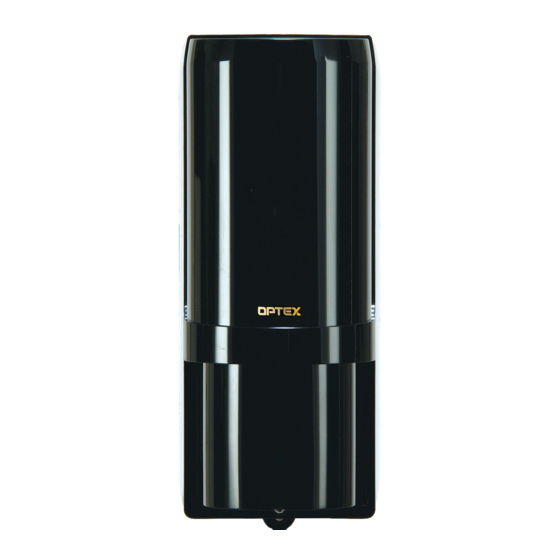

DÉTECTEUR PHOTOÉLECTRIQUE
AX-70TN, AX-130TN, AX-200TN
AX-100TF, AX-200TF
Caractéristiques
< AX-70/130/200TN, AX-100/200TF >
• Structure étanche à hautes performances
• Molette d'alignement horizontal pour plus de convivialité
• Temps de coupure du faisceau
• Fonction auto protection
• Accessoires optionnels: Unité de chauffage (HU-3), capot arrière (BC-3),
cache bilatéral (PSC-3)
Pour utiliser ce produit en toute sécurité
• Avant d'utiliser l'appareil, veuillez lire attentivement le présent manuel d'instructions.
• Après avoir lu ce manuel, rangez-le soigneusement à un endroit accessible afin de pouvoir le consulter en cas de besoin.
• Les indications d'avertissement suivantes figurant dans le présent manuel indiquent comment utiliser cet appareil correctement,
éviter de vous blesser ou de blesser d'autres personnes, et éviter tout dégât matériel. Veillez à comprendre parfaitement ces indica-
tions avant de lire le reste du manuel.
AVERTISSEMENT
ATTENTION
Ce symbole indique une interdiction. L'action particulière interdite figure à l'intérieur ou à proximité de l'illustration.
Ce symbole indique qu'il faut effectuer une opération, ou respecter l'instruction donnée.
AVERTISSEMENT
ATTENTION
Si vous ne suivez pas les instructions correspondant à cette indication et ne manipulez pas
correctement l'appareil, vous risquez de subir des blessures graves ou mortelles.
Si vous ne suivez pas les instructions correspondant à cette indication et ne manipulez pas cor-
rectement l'appareil, vous risquez de provoquer des blessures et/ou des dommages matériels.
N'utilisez pas cet appareil dans des buts autres que la détection d'objets animés tels que des personnes ou
des véhicules. Ne pas utiliser cet appareil pour actionner un volet, etc., car un accident risquerait de s'ensuivre.
Ne touchez pas les bornes d'alimentation ou la base d'unité avec les mains mouillées (ne pas tou-
cher l'appareil s'il a été mouillé par la pluie, etc.). Sinon, vous pourriez être électrocuté.
Ne tentez jamais de démonter ou de réparer vous-même l'appareil. Sinon, vous risqueriez de déclen-
cher un feu ou d'endommager les composants.
Veillez à ce que les normes de tension ou d'alimentation électrique spécifiées ne soient pas dépassées sur les
bornes lors de l'installation, sinon vous risqueriez de déclencher un feu ou d'endommager les composants.
Ne pas verser d'eau sur l'appareil avec un seau, un tuyau, etc. Sinon, l'eau pourrait pénétrer dans l'ap-
pareil et endommager ses composants.
Nettoyez et vérifiez l'appareil régulièrement afin d'assurer une bonne sécurité d'utilisation. Si une anomalie apparaît, ne ten-
tez pas d'utiliser l'appareil dans cet état anormal, et faites réparer l'appareil par un technicien ou un électricien compétent.
S O M M A I R E
<STANDARD>
<4 FRÉQUENCES DE FAISCEAU SÉLECTIONNABLES>
< AX-100/200TF seulement >
• 4 fréquences de faisceau sélectionnables
• Indicateur LED pour niveau d'alignement précis du faisceau
• Circuit D.Q. (discrimination des intempéries)
• Mémoire d'alarmes
6. TEST DE MARCHE
7. FONCTIONS SPÉCIALES *TF SEULEMENT
7-1 DISCRIMINATION DES INTEMPÉRIES
7-2 MÉMOIRE D'ALARMES
8. ACCESSOIRES OPTIONNELS
8-1 UNITÉ DE CHAUFFAGE : HU-3
8-2 CAPOT ARRIÈRE : BC-3
8-3 CACHE BILATÉRAL : PSC-3
9. DÉPANNAGE
10. SPÉCIFICATIONS
No. 59-1282-3 0605-22
MANUEL D'INSTALLATION
Publicité
Table des Matières
Manuels Connexes pour Optex AX-70TN
Sommaire des Matières pour Optex AX-70TN
-
Page 1: Table Des Matières
No. 59-1282-3 0605-22 MANUEL D’INSTALLATION DÉTECTEUR PHOTOÉLECTRIQUE AX-70TN, AX-130TN, AX-200TN <STANDARD> AX-100TF, AX-200TF <4 FRÉQUENCES DE FAISCEAU SÉLECTIONNABLES> Caractéristiques < AX-70/130/200TN, AX-100/200TF > < AX-100/200TF seulement > • Structure étanche à hautes performances • 4 fréquences de faisceau sélectionnables • Molette d’alignement horizontal pour plus de convivialité... -
Page 2: Précautions
3. Montage du montant Distances entre le récepteur et le émetteur •La taille du montant doit être de Ø32-48 mm (1-1/4"--1-7/8") Horizontalement Verticalement ex) AX-70TN 20 m (70 pieds) (Tuyau États-Unis standard de 1-1/4" ou 1-1/2") Environ 60 cm (2,0 pieds) 0,7 –... -
Page 3: Connexion Des Câbles
3. Câblage Utilisez des câbles conformes aux conditions suivantes: 1) Diamètre du câble: Ø4 – 7 mm 2) Lorsque vous utilisez d’autres câbles que ceux indiqués ci-dessus, fermez hermétiquement le port du câblage avec un produit étanche (silicone, etc.) afin d’empêcher que de l’eau s’infiltre par l’interstice. 3) Nombre du câbles: 3 (max.) Découpe trou de... -
Page 4: Alignement
5. ALIGNEMENT 5-1 ALIGNEMENT OPTIQUE L’alignement optique est un réglage important qui permet d’augmenter la fiabilité. Conformément à la procédure indiquée dans les articles 1. et 2. du présent chapitre, veillez à aligner les points test qui contrôle la sortie afin d’atteindre le niveau maximum. 1. -
Page 5: Test De Marche
EXEMPLE 1. Protection pour longue distance 2. Protection pour longue distance avec deux appareils superposés Récepteur Récepteur Émetteur Récepteur Émetteur Émetteur Émetteur A Récepteur A Récepteur B Émetteur B Émetteur C Récepteur C Ca 1 Ca 1 Ca 1 Ca 1 Ca 2 Ca 2 Ca 1... -
Page 6: Mémoire D'alarmes *Tf Seulement
7-2 MÉMOIRE D’ALARMES *TF SEULEMENT Cette fonction permet d’indiquer quel détecteur a été activé avec le LED de mémoire d’alarmes lorsque plusieurs détecteurs sont installés sur le même site. Pendant les cinq premières minutes suivant la sortie de l’alarme, l’indicateur de mémoire d’alarmes ne s’allume pas. Ensuite, l’indicateur de mémoire d’alar- mes reste allumé... -
Page 7: Dépannage
8-2 CAPOT ARRIÈRE : BC-3 1. Découpage du joint élastique 2. Installation de la plaque de montage 3. Installation de la base d’unité et du capot arrière Vis de verrouillage de plaque de montage Vis de verrouillage Base d'unité (pour l'unité principale) du capot arrière Colliers de fixa- Capot arrière... -
Page 8: Spécifications
120,6 < Remarque > Ces appareils ont été conçus pour détecter un intrus et activer un OPTEX SECURITY SAS panneau de commande d’alarme. Comme ils ne sont qu’une par- 475, Rue Mario et Monique Piani 69480 Amberieux d’Azergues, France TEL +33-437-55-50-50 FAX +33-437-55-50-59 tie d’un système complet, nous déclinons toute responsabilité...
