Manuels Connexes pour ESYLUX COMPACT APC10 DALI-2
Sommaire des Matières pour ESYLUX COMPACT APC10 DALI-2

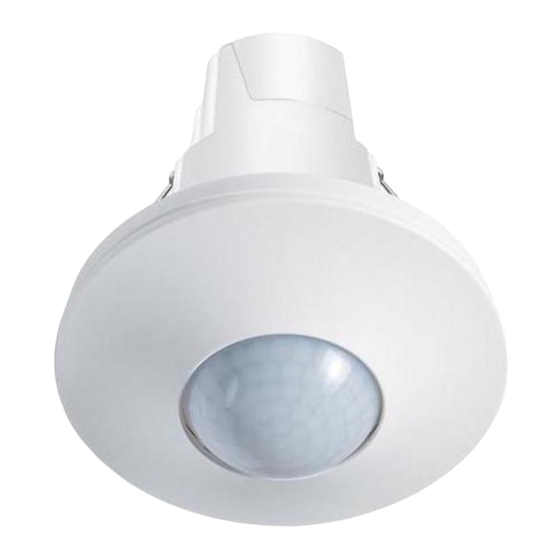

- Page 1 COMPACT APC10 DALI-2 Détecteur de présence de plafond DALI-2 avec unité de commande intégrée pour appareils DALI-2 Manuel d'utilisation MA01994301 | 2.00 | FR PERFORMANCE FOR SIMPLICITY ESYLUX Deutschland GmbH | info@esylux.de | www.esylux.de...
- Page 2 An der Strusbek 40 | 22926 Ahrensburg | Allemagne Sous réserve de modifications. Les reproductions, y compris les traductions dans d’autres langues ou la réutilisation de contenus à d’autres fins, ne sont autorisées qu’avec l’accord écrit de la société ESYLUX GmbH. 2 / 114...
- Page 3 Sommaire Sommaire Introduction........................Fabricant / Contact ..................... Identification du produit.................... Contenu et signification du document..............Conventions de présentation................... Sécurité ........................... Utilisation conforme ....................Qualification du personnel..................Consignes de sécurité ....................Vue d’ensemble ......................Étendue de la livraison....................Caractéristiques techniques de l’APC..............Vue d’ensemble du système ..................
- Page 4 Sommaire 6 Réglages.......................... Vue d’ensemble......................Configuration ....................... Configuration manuelle..................... Adressage des participants ..................Création de groupes ....................Configuration des groupes ..................6.6.1 Mode de fonctionnement................. 6.6.2 Éclairage ......................6.6.3 Paramétrer l'éclairage résiduel ..............6.6.4 Paramétrer l'éclairage de balisage ............Configuration des scénarios ..................Décalage de groupes ....................
- Page 5 : ESYLUX GmbH An der Strusbek 40 22926 Ahrensburg Allemagne Téléphone : +49 4102 489-0 E-Mail : info@esylux.com Internet : www.esylux.com Identification du produit Le présent document s’applique aux produits suivants : Désignation de l’article Référence PD-C 360bt/8 APC10 PS plus DALI-2...
- Page 6 Contenu et signification du document Ce document contient des informations détaillées sur l’installation, la confi- guration et les fonctions complexes du produit. Le document actuel est disponible sur Internet sur www.esylux.com en format PDF. Il est possible de l’imprimer si nécessaire. •...
- Page 7 Introduction Conventions de présentation Les types de présentations suivants sont utilisés dans ce document : Présentation Signification <Réglages d’usine> Menu, écran, touche [automatique] État, paramètre « Connexion établie » Message, saisie voir 2 Sécurité Renvoi au chapitre ou à la section …...
- Page 8 Sécurité 2 Sécurité Utilisation conforme Ce produit est un détecteur de présence de plafond certifié DALI-2 avec unité de commande DALI-2 intégrée pour 16 groupes d'éclairage maximum dans plusieurs pièces. La configuration se fait via une application. Le produit doit être utilisé uniquement de la manière suivante : –...
- Page 9 Sécurité Consignes de sécurité L’installation, la mise en service et les autres interventions sur le réseau 230 V doivent être réalisés uniquement par des installateurs-électriciens ou des électriciens en respectant les réglementations nationales. Le raccordement doit être protégé par un disjoncteur de puissance de 10 A. Malgré...
- Page 10 Sécurité AVIS Dommage lié à un raccordement incorrect. L’inversion des pôles ou le court-circuit du câble de bus peut entraîner des dysfonctionnements ou endommager des composants. – Respectez les spécifications du DALI-2 (IEC 62386). – Utilisez pour toutes les connexions DALI-2 uniquement des câbles de bus (non fournis) conformes aux spécifications DALI-2.
- Page 11 Vue d’ensemble 3 Vue d’ensemble Étendue de la livraison L'emballage comprend : – Appareil – Tête de détecteur (contrôleur) – Powerbox avec alimentation électrique et interface de poussoir – Cache-lentille de 180 – Attache-câbles pour l'effort de traction – Guide rapide d’installation et de mise en service Caractéristiques techniques de l’APC APC10 Généralités...
- Page 12 Vue d’ensemble APC10 Montage/raccordement Type de montage Au plafond Lieu de montage Faux-plafonds Découpe de montage ø 68 mm Épaisseur du plafond max. 40 mm Profondeur d’installation 80 mm + rayon de courbure du câble Type de raccordement standard Borne enfichable Section du conducteur 0,5…2,5 mm Type de raccordement modèle WINSTA...
- Page 13 Vue d’ensemble APC10 Système de commande / système de bus DALI-2 (IEC 62386) Tension de sortie DALI 16 V DC Charge DALI externe possible 9,5…22,5 V DC Courant de sortie DALI garanti 240 mA Courant de sortie DALI maximal 250 mA Courant à...
- Page 14 Vue d’ensemble APC10 Fonctionnalité Ballasts configurables (-102) max. Capteurs configurables (-103) max. Groupes configurables max. Scénarios configurables max. Mode de fonctionnement Automatique, semi-automatique, mode manuel Régulation constante de luminosité Décalage de groupes Ajustement manuel de la valeur de consigne pour la luminosité Paramétrer l'éclairage résiduel Paramétrer l'éclairage de balisage Permutation de groupes...
- Page 15 Vue d’ensemble Vue d’ensemble du système Exemple d’un schéma de raccordement pour une application APC avec un BMS : APC DALI-2 BMS DALI-2 (en option) Ballasts (luminaires) Poussoir / commutateur (externe) Alimentation secteur Bus DALI-2 Participant sur le bus DALI-2 et communication entre APC et BMS : Dispositifs de saisie / unité...
- Page 16 Vue d’ensemble Caractéristiques et avantages de l’APC L’APC présente les caractéristiques et applications suivantes : – Détecteur de présence de plafond certifié DALI-2 avec une unité de commande DALI-2 intégrée et alimentation électrique – Régulation constante de la luminosité en fonction de la présence et de la lumière ambiante pour une efficacité...
- Page 17 Vue d’ensemble Déclaration de conformité Nous, la société ESYLUX Gmbh, déclarons par la présente que le produit répond aux exigences suivantes : – Directive 2014/53/UE (directive concernant les équipements radioélec- triques) – Directive 2011/65/UE (Directive RoHS) La documentation complète est disponible sur Internet en format PDF : https://www.esylux.com/ce/esylux_ce_pd-c_dali-2_apc_ce01994400.pdf...
- Page 18 Installation 4 Installation Travaux mécaniques Description L’appareil est prévu pour une installation sur un faux-plafond. Conditions préalables – Le câble d’alimentation et le câble bus DALI-2 ainsi que, le cas échéant, les câbles des poussoirs/commutateurs externes et des composants de l’actionneur de commutation sont préparés.
- Page 19 Installation Raccordements Raccordement d'une application APC : COMPACT APC DALI-2 Control Gear (Driver) 250 mA N N L L DA+ DA- K1 K2 S1 S2 S3 S4 DA1 DA2 DA1 DA2 DALI-2 BMS Sensor S2 S2 COMPACT APC DALI-2 APC DALI-2 Réseau (230 V AC) DA+/DA–...
- Page 20 Installation Marche à suivre 1. Retirez le couvercle de la Powerbox. Desserrez les vis illustrées si néces- saire. 20 / 114...
- Page 21 Installation 2. Découpez les passages de câble nécessaires du couvercle des raccorde- ments. 3. Préparez et dénudez les fils. 100 mm 10 mm 21 / 114...
- Page 22 Installation 4. Pour simplifier, respectez l'ordre de raccordement suivant : – A : en premier les poussoirs/commutateurs externes (sur S1…S4) ou des composants actionneurs de commutation (sur K1/K2). – B : raccorder les fils du bus DALI-2 (sur DA+/DA-). – C : raccorder les fils d’alimentation (sur L/N). K1 K2 S4 S3 S2 S1 DA+ DA- 22 / 114...
- Page 23 Installation 5. Si nécessaire, raccordez les mises à la terre ensemble sur une borne enfi- chable séparée. 6. Fixez les câbles à la Powerbox pour assurer l'effort de traction avec les attache-câbles fournis. Refermez et fixez le couvercle des raccordements à la Powerbox. 23 / 114...
- Page 24 Installation Travaux électriques sur connecteur WINSTA Conditions préalables AVERTISSEMENT Danger de mort par choc électrique. Les interventions sur le réseau 230 V peuvent avoir pour conséquence la mort ou des blessures graves. – Respectez toujours ces 5 règles de sécurité : 1.
- Page 25 Installation Marche à suivre 1. Connectez le connecteur mâle WINSTA de l'appareil au connecteur femelle WINSTA du câble sur site. 2. Si nécessaire : connectez les câbles des poussoirs/commutateurs externes et des composants actionneurs de commutation au boîtier de raccordement de l'appareil. Affectation des fils : S1…S4 et K1/K2 Insertion et alignement 1.
- Page 26 Installation 2. Insérez l’appareil au travers de la découpe d’installation avec les ressorts de montage relevés. PRUDENCE ! Blessure due à un montage incorrect. Lors de l’insertion de l’appareil dans la découpe d'installation, les ressorts de montage relevés peuvent se rabattre. Ne relâchez pas les ressorts de montage avant de les avoir introduits dans la découpe d'installation.
- Page 27 Installation Détermination du sens de détection des capteurs de présence S'applique à PD-C 360bt/24 et PD-C 360bt/32 : Le détecteur de présence est muni de quatre capteurs infrarouges passifs (PIR) permettant de détecter une présence. Ils s'affichent dans l'application sous forme de quatre instances de détecteurs de présence. Si des défaillances surviennent dans un sens de détection particulier, il peut être nécessaire de désactiver une instance de détecteur de présence ou de réduire sa sensibilité.
- Page 28 Installation Installation de l’application Description Pour pouvoir utiliser l’application, vous avez besoin d’un appareil mobile com- patible Bluetooth (smartphone ou tablette) avec Android ou iOS. Vous pouvez télécharger l'application dans Google Play Store ou dans l'Apple App Store). AVIS DE CONFIDENTIALITÉ : les données utilisées par l’application ne sont ni stockées ni réutilisées en dehors de l’appareil mobile.
- Page 29 Installation Première mise en service Description Une fois les travaux mécaniques et électriques terminés, une première mise en service à des fins de test de fonctionnement doit être réalisée. Conditions préalables – La tension d’alimentation peut être enclenchée sans danger. –...
- Page 30 Installation Suite de la procédure • Vous pouvez soit configurer l’APC. Pour plus de détails, se référer à 6.2 Configuration. • Soit fermer l’écran de configuration, l’APC reste en mode Broadcast. Pour plus de détails, se référer à 5.1.1 Mode de fonctionnement Broad- cast.
- Page 31 Installation 1. Établissement de la connexion Après le démarrage de l’assistant de configuration, la connexion Bluetooth entre l’application et l’APC est établie. 2. Adressage des appareils Cette étape permet d’interroger le bus DALI-2 et d’adresser les participants (appareils) connectés sur le bus. 31 / 114...
- Page 32 Installation Les participants identifiés sur le bus DALI-2 et pourvus d’une adresse sont lis- tés selon les catégories : – APC DALI-2 – Ballasts (luminaires) – Dispositifs de saisie – Actionneurs de commutation • Si nécessaire, il est possible de répéter l’adressage. 32 / 114...
- Page 33 Installation 3. Création de groupes Créez des groupes pour que les participants réagissent uniformément au sein du même groupe. • Avec la touche créez d’autres groupes. • Choisissez comme nom de groupe des désignations explicites et distinc- tives afin de faciliter la différenciation ultérieure. Un nom de groupe peut comprendre 16 caractères au maximum.
- Page 34 Installation 4. Assignation des participants aux groupes Assigner au moins un groupe à chaque participant. – Sélectionnez le type, ici : un ballast – Assignez un groupe, ici : groupe 2 • Sélectionner avec les touches le type d’appareil ou de participant, reconnaissable au symbole clignotant.
- Page 35 Installation 5. Attribution des modes de fonctionnement par groupe Définissez un mode de fonctionnement pour chaque groupe créé : – Automatique (réglage d'usine) – Semi-automatique – Manuel Pour plus de détails, se référer à 6.6.1 Mode de fonctionnement. Après avoir défini le mode de fonctionnement de chaque groupe, l’assistant de configuration se ferme.
- Page 36 Configuration 5 Configuration Principes de base de l’APC 5.1.1 Mode de fonctionnement Broadcast Description Le mode Broadcast est le mode de fonctionnement à l’état de livraison. Cela permet une mise en service rapide d’un système d’éclairage simple sans devoir adresser les participants du bus ou les répartir en groupes. –...
- Page 37 Configuration – Pour les poussoirs raccordés, les fonctions suivantes s’appliquent : Appui unique Allumer/éteindre l'éclairage Appui prolongé Variation UP/DOWN de l'éclairage Appui double Revenir à la commande automatique de l'éclairage b. : mode adressé (pour une configuration rapide) – Un adressage des participants du bus est possible. Le mode Broadcast est conservé...
- Page 38 Configuration 5.1.2 Mode groupes Description Le mode groupes permet de créer des groupes de luminaires individuels dans un espace donné. Les espaces et leurs groupes peuvent se trouver dans une pièce, comme dans plusieurs pièces. – Pour la création des groupes, les participants du bus sont adressés et attribués à...
- Page 39 Configuration Exemple d’application : regroupement par zone Gr pe 1 Gr pe 2 Gr pe 3 Gr pe 4 Luminaire (intensité lumineuse en %) Détecteur de présence (par exemple un APC DALI-2, trois BMS DALI-2) Présence d’une personne Absence Explication : chaque détecteur de présence assure dans sa zone une régula- tion constante de luminosité...
- Page 40 Configuration – Sans régulation constante de luminosité (le cas spécial) Mode d’action : l’éclairage s'allume à une intensité lumineuse réglable spécifiée. Paramètre déterminant : valeur de consigne de commutation Mise en œuvre technique : si la régulation constante de la luminosité est désactivée, l'éclairage est commandé...
- Page 41 Configuration 5.1.4 Configurations minimales En fonction du mode de fonctionnement d’un groupe, les appareils/disposi- tifs suivants doivent ou peuvent être présents et paramétrés dans ce groupe : Mode de fonctionne- Détecteur de Capteur de Pous- Commuta- Actionneur de Ballasts (lumi- ment présence luminosité...
- Page 42 Configuration 5.1.5 Affichage LED de l’APC La couleur et le clignotement des LED intégrées permettent de reconnaître différents états et situations de la configuration. 0 1 s 2 s 3 s Coloris Signification vert Système en cours de démarrage (env. 20 s) b vert Fonctionnement démarre ou BlueMode terminé...
- Page 43 Configuration Bases de l’application 5.2.1 Conditions préalables pour l'utilisation de l'application La communication entre l’application et l’APC nécessite une connexion Blue- tooth stable pendant la durée de la configuration. Certaines fonctions comme les téléchargements et les mises à jour du logiciel nécessitent une connexion internet.
- Page 44 Configuration – L’APC est, si possible, à portée de vue afin de pouvoir observer les affi- chages d'état des LED. S’il y a plusieurs APC dans une installation, mettez vous si possible direc- tement sous l’APC concerné. – Pour la première connexion, à la première mise en service ou après une réinstallation de l’application, ayez le PIN de l’APC à...
- Page 45 Réglages 6 Réglages Vue d’ensemble Description En tapant sur la touche , deux affichages sont possibles : – sans connexion Bluetooth – avec connexion Bluetooth activée – Si l’application et l’APC ne sont pas encore connectés par Bluetooth (affichage « Aucune connexion »), tapez sur la touche <Aucune connexion>...
- Page 46 Réglages Utilisation Avec la touche <Paramétrer> , vous basculez vers l’écran de configuration. Pour plus de détails, se référer à 6.2 Configuration. Dans la zone <Réglages>, les informations et réglages suivants sont disponibles : – Informations sur l'appareil, emplacement du dispositif, nom de l'appa- reil –...
- Page 47 Réglages – Vérifier la version du logiciel – Affichage de la version du logiciel de l’APC. – Contrôle de la version du logiciel et mise à jour si nécessaire. Un accès internet est requis pour ce faire. De plus, il est possible de sélectionner si vous souhaitez recevoir ou non à...
- Page 48 Réglages – Se déconnecter – La connexion Bluetooth entre l’application et l’APC est interrompue. Il faudra ensuite rétablir la connexion Bluetooth. Pour plus de détails, se référer à 5.2.3 Connexion Bluetooth. Configuration Description Deux fonctions sont disponibles pour configurer l’APC : –...
- Page 49 Réglages Configuration manuelle Description La fonction <Configuration manuelle> met à disposition un outil flexible. Il est possible, en complément de l’assistant de configuration, de sélectionner, d’activer ou de désactiver des fonctions spécifiques ainsi que de réaliser d'autres réglages. Utilisation La fonction <Configuration manuelle> se trouve dans l’écran de configura- tion sous l’assistant de configuration.
- Page 50 Réglages Adressage des participants Description L’adressage de tous les participants du bus est la condition préalable pour une configuration complète et réussie. Lors de l’adressage, chaque participant du bus (appareil/instance) reçoit une identification univoque sur le bus DALI-2. Utilisation Il y a deux manières de réaliser l’adressage : –...
- Page 51 Réglages Il y a deux possibilités pour l’adressage manuel : – NOUVELLE INSTALLATION Tous les appareils reçoivent une nouvelle adresse DALI-2. Toutes les adresses précédentes sont supprimées. – INSTALLATION ULTÉRIEURE Seuls les appareils nouvellement ajoutés ou non reconnus précédem- ment recevront une nouvelle adresse DALI-2. Tous les autres appareils conservent leur adresse.
- Page 52 Réglages Création de groupes Description La création de groupe de luminaires dans un espace permet le fonctionne- ment appelé de groupes. Pour plus de détails, se référer à 5.1.2 Mode groupes. Si aucun groupe n’a été créé, l’installation est en mode Broadcast. Pour plus de détails, se référer à...
- Page 53 Réglages Après l’appel du menu <Création de groupes>, les possibilités suivantes sont disponibles : • Avec la touche créez un nouveau groupe. Pour plus de détails, se référer à 3. Création de groupes. • Avec la fonction <Attribuer les appareils aux groupes> attribuer chaque appareil à...
- Page 54 Réglages Configuration des groupes Description Avec la fonction <Configuration des groupes>, il est possible de paramétrer tous les réglages relatifs au groupe. Utilisation Vous accédez au menu <Configuration des groupes> par le menu <Configu- ration manuelle>. En appelant le menu, il peut y avoir les situations suivantes : –...
- Page 55 Réglages Les possibilités suivantes sont disponibles pour chaque groupe : – Paramétrer les appareils du groupe Pour plus de détails, se référer à 6.10 Paramétrage des appareils. – Paramétrer l’éclairage – Paramétrer l'éclairage résiduel – Paramétrer l'éclairage de balisage NOTICE : en fonction du mode de fonctionnement d’un groupe, certains appareils/instances de ce groupe doivent être présents et paramétrés.
- Page 56 Réglages 6.6.1 Mode de fonctionnement Description – Le mode de fonctionnement permet de définir si la commande de l’éclai- rage est automatique, avec déclenchement manuel ou exclusivement manuelle – En mode Broadcast, le mode de fonctionnement automatique s'applique à tous les participants du bus. –...
- Page 57 Réglages Modes de fonctionnement réglables Information Des paramètres spécifiques s'appliquent à chaque mode de fonctionne- ment. Certains paramètres ne sont pas disponibles dans tous les modes de fonctionnement. – Vérifiez à chaque changement de mode de fonctionnement que les para- mètres définis correspondent bien à...
- Page 58 Réglages Semi-automatique – Appareils/instances nécessaires dans le groupe : – Détecteur de présence – Capteur de luminosité – Poussoirs – L’éclairage s’allume en appuyant sur un poussoir. – Tant qu’une présence est détectée, l’état est conservé. La temporisation démarre ensuite. –...
- Page 59 Réglages 6.6.2 Éclairage Description Dans le menu <Éclairage>, tous les réglages relatifs aux groupes concernant le mode de fonctionnement, les valeurs et les intensités lumineuses peuvent être paramétrés : – Mode de fonctionnement – Régulation constante de luminosité Activé/désactivé – Consigne de régulation ou de commutation d'éclairage –...
- Page 60 Réglages Mode de fonctionnement Sélectionnez d'abord le mode de fonctionnement souhaité. Les paramètres disponibles pour la commande d'éclairage dépendent du mode de fonction- nement sélectionné. Pour plus de détails, se référer à 6.6.1 Mode de fonctionnement. Régulation constante de luminosité Il est possible d’activer ou de désactiver la régulation constante de luminosité.
- Page 61 Réglages Paramètres réglables sans régulation constante de luminosité : Paramètre Valeurs de réglage Valeur d'usine Valeur de consigne de commutation 10…2000 lx 500 lx (par pas de 10 lx) Intensité lumineuse 0…100 % 50 % Temporisation (automatique ou après 00.01 … 24:00 00.05 extinction manuelle) Valeur de consigne de régulation...
- Page 62 Réglages Valeur à l’enclenchement Valeur initiale de l'intensité lumineuse au début de la régulation de lumino- sité. Le système effectue une régulation ascendante ou descendante à partir de cette valeur une fois la mesure de luminosité terminée. % max. % min. NOTICE : avec le réglage <Intensité...
- Page 63 Réglages Valeur de variation minimale/maximale L'intensité lumineuse est limitée vers le bas par la <Valeur de variation mini- male>. La régulation constante de luminosité ne variera jamais en dessous de cette luminosité minimale. % max. % min. L'intensité lumineuse est limitée vers le haut par la <Valeur de variation maxi- male>.
- Page 64 Réglages Temporisation (automatique ou après extinction manuelle) Durée pendant laquelle l’éclairage reste allumé après le dernier mouvement perçu. % max. % min. Ensuite, il est possible ensuite de configurer un éclairage résiduel ou de bali- sage. Réglage manuel de la consigne de luminosité par poussoir Si la luminosité...
- Page 65 Réglages En cas de réglage manuel [temporaire], la nouvelle consigne ainsi définie s’applique jusqu’à la fin de la régulation constante de luminosité en cours. En cas de nouvel enclenchement dû à une détection de présence, la régulation constante de luminosité redémarre avec l’ancienne consigne. En cas de réglage manuel [permanent], la nouvelle consigne s’applique à...
- Page 66 Réglages Ajustement de la mesure de luminosité Vous déterminez ici l’éclairage optimal prévu sur le poste de travail prévu et garantissez une régulation exacte de la luminosité. Conditions préalables : • Pour les mesures, vous avez besoin d’un appareil de mesure de l’intensité lumineuse approprié...
- Page 67 Réglages Étape 1 : <Réglage des capteurs de luminosité> Avec un facteur de correction pour chaque capteur de luminosité, il est pos- sible de corriger la valeur de mesure de chaque capteur en tenant compte des réflexions réelles sur le lieu de montage du détecteur. •...
- Page 68 Réglages Étape 2 : <Pondération des capteurs de luminosité> Les capteurs de luminosité du groupe peuvent être librement pondérés afin de donner la priorité aux valeurs de luminosité en différents endroits de la pièce. • Il est recommandé, de donner plus de poids aux capteurs de luminosité dans les zones plus sombres qu’aux capteurs de luminosité.
- Page 69 Réglages Part de lumière Situation de la pièce extérieure Valeur de réglage Face sud, nombreuses et grandes fenêtres élevée 65…85 % Face est ou ouest, fenêtres normales moyenne 35…65 % Face nord, peu de petites fenêtres basse >0…35 % sans fenêtre, à l'intérieur, par exemple –...
- Page 70 Réglages Utilisation Paramètres définissables Paramètre Valeurs de réglage Valeur d'usine Activer/désactiver l’éclairage résiduel MARCHE, ARRÊT Intensité lumineuse 10…100 % 10 % (par pas de 10%) Temporisation (durée de l’éclairage 00.01 … 24:00 00.05 résiduel) – L’intensité lumineuse de l’éclairage résiduel est en général inférieure à l’intensité...
- Page 71 Réglages – La temporisation de l’éclairage résiduel détermine la durée pendant laquelle l'éclairage résiduel peut être activé. % max. % min. 6.6.4 Paramétrer l'éclairage de balisage Description – La fonction éclairage de balisage n'est pas disponible en [Mode manuel]. – L’éclairage de balisage permet l’éclairage minimal d’une pièce même s’il n’y a aucune détection de présence.
- Page 72 Réglages Utilisation Paramètres définissables Paramètre Valeurs de réglage Valeur d'usine Activer/désactiver l’éclairage de bali- MARCHE, ARRÊT sage Intensité lumineuse 5…50 % 10 % (par pas de 5%) Utiliser comme minimum pour la régu- MARCHE, ARRÊT lation constante de luminosité Dépendant de la luminosité MARCHE, ARRÊT Consigne de commutation (dépendant 100…2000 lx...
- Page 73 Réglages – Intensité lumineuse : intensité lumineuse fixée pour l’éclairage de bali- sage. – Appliquer comme minimum pour la régulation constante de la luminosité : active ou désactive l’utilisation de l’intensité lumineuse de l’éclairage de balisage comme limite inférieure de la régulation constante de la luminosité...
- Page 74 Réglages – Lorsqu'un scénario est activé, aucune autre fonction n’est possible, à l’exception du forçage manuel. – Un scénario se termine par un forçage manuel ou une fonction de pous- soir [Retour au mode automatique]. Conditions préalables – L’instance du poussoir qui appelle un scénario, doit être affectée aux groupes concernés afin de pouvoir démarrer le scénario dans ces groupes.
- Page 75 Réglages Réglages à effectuer Paramétrer le poussoir : Pour pouvoir démarrer un scénario, il faut sélectionner l’appui unique sur le poussoir souhaité pour la fonction [Démarrer scénario] et définir le numéro de scénario qui convient. • Appuyez sur le poussoir souhaité pour déterminer l’instance applicable. Pour l’identification de l’instance du poussoir, le symbole cli- gnote.
- Page 76 Réglages Affectation d'un groupe : Un scénario peut être utilisé pour plusieurs groupes. Il est possible de sélec- tionner les groupes concernés pour le scénario sous <Attribuer groupe>. Paramètres définissables Paramètre Valeurs de réglage Valeur d'usine Intensité lumineuse 0…100 % 100 % Actionneur de commutation MARCHE, ARRÊT...
- Page 77 Réglages – Le groupe principal est déterminant pour la régulation constante de luminosité. Les sous-groupes suivent le groupe principal et appliquent les paramètres du celui-ci. – De jour, l’intensité lumineuse des luminaires proches des fenêtres est réduite par rapport à ceux des luminaires éloignés des fenêtres. Conditions préalables –...
- Page 78 Réglages NOTICE : la somme de tous les groupes principaux et des sous-groupes peut s’élever à 16 au maximum. NOTICE : il faut sélectionner comme groupe principal un groupe ayant une instance de capteur de luminosité. Configurez les paramètres de décalage pour ces groupes. Paramètres définissables si intensité...
- Page 79 Réglages Régulation constante de la luminosité résultante en fonction de la lumière ambiante : Intensité lumineuse Intensité lumineuse du groupe principal (luminaires éloignés des fenêtres) Intensité lumineuse des sous-groupes (luminaires proches des fenêtres), exemple : – Décalage supérieur 20 % –...
- Page 80 Réglages Permuter les groupes Description – Si une zone est utilisée différemment, la fonction <Changement de groupe> permet de redistribuer les groupes de manière flexible en fonc- tion du scénario d'application respectif. – Les groupes sont activés ou désactivés à l'aide d'un poussoir. Il est pos- sible d'associer jusqu'à...
- Page 81 Réglages Éditer la permutation des groupes : • Avec la touche vous pouvez appeler une configuration pour l’éditer. Inclure des groupes : Ici sont attribués tous les groupes qui doivent être activés ou désactivés dans cette configuration. Cela peut nécessiter la création de groupes distincts dans le menu « Création des groupes ».
- Page 82 Réglages Sélection des commutateurs : Les commutateurs, qui sont activés ou désactivés dans cette configuration sont sélectionnés ici. Il est possible d’utiliser au maximum trois commutateurs dans une configuration. Pour l’activer ou la désactiver, il faut modifier la fonction du commutateur dans les paramètres du commutateur.
- Page 83 Réglages Scénarios de groupes : Le nombre possible de scénarios de groupe dépend du nombre d’instances de commutateur attribuées. Nombre d’instances de Nombre de positions de Nombre de scénarios de commutateur commutateurs groupes 2 (1 ouvert + 1 fermé) 2 x 2 2 x 2 x 2 NOTICE : si une instance de commutateur est retirée de la sélection des com- mutateurs, les scénarios correspondants sont supprimés.
- Page 84 Réglages Situation 2 : pièce avec cloison ouverte Gr pe 3 Luminaire Détecteur de présence (par exemple un APC DALI-2 ou BMS DALI-2) Explication : tous les luminaires et détecteurs de présence de la pièce sont attribués au groupe 3, encore inactif dans le scénario 1. L'ouverture de la cloi- son active le groupe 3 via l'entrée poussoir du détecteur de présence, tout en désactivant les groupes 1 et 2 précédents.
- Page 85 Réglages Exemple : permuter les groupes avec le décalage des groupes Situation 1 : salle de classe en mode enseignement Gr pe 1 Gr pe 2 Luminaire (intensité lumineuse élevée) Luminaire (intensité lumineuse réduite) Détecteur de présence (par exemple APC DALI-2 gauche et BMS DALI-2 droite) Explication : dans une salle de classe, les groupes 1 et 2 sont activés pendant l'enseignement normal.
- Page 86 Réglages Explication : en actionnant un poussoir au début d'une présentation, les groupes 1 et 2 sont désactivés et les groupes 3, 4 et 5 s'activent. L’intensité lumineuse du groupe 3 dans la zone de présentation est réduite ici à 0 %. Les luminaires des groupes 4 et 5 continuent à...
- Page 87 Réglages 6.10.1 Ballasts (luminaires) Description – Ballast est la désignation DALI pour un luminaire, en particulier pour le ballast électronique qui agit comme participant du bus. – Un ballast est adressé sur le bus DALI-2 comme appareil dans son ensemble. Il n’y a pas d’instance comme par exemple un détecteur de luminosité...
- Page 88 Réglages – La sensibilité de détection des capteurs de mouvement peut être ajusté individuellement. – Lors de la détection de présence, l’APC donne une réponse par l’affi- chage à LED. Il est possible de régler la luminosité de l’affichage LED. –...
- Page 89 Réglages • Avec le symbole vous pouvez appeler d’autres informations. • Avec les touches vous pouvez appeler ou masquer d’autres réglages. Paramètres définissables Il est possible de définir les réglages suivants pour chaque instance de capteur de mouvement : Valeurs de Paramètre Explication réglage...
- Page 90 Réglages Sur d'autres dispositifs de saisie (par exemple détecteur BMS), l’attribution des instances peut diverger. Vous trouverez plus de détails à ce sujet dans le manuel d’utilisation correspondant. NOTICE : seuls quatre capteurs de luminosité au maximum peuvent être attri- bués à...
- Page 91 Réglages Paramètres définissables Les réglages suivants sont possibles pour chaque instance de capteur de luminosité : Valeur d'usine pour Valeur d'usine PD-C 360bt/24 pour APC… PD-C 360bt/8 PD-C 360bt/32 Valeur de Paramètre APC… APC… réglage Explication Facteur de correction égal à la valeur Le capteur de luminosité...
- Page 92 Réglages – Les entrées poussoir sont affectées aux instances suivantes de l’APC : Instance de pous- Entrée poussoir soir D'autres poussoirs peuvent être intégrés via le bus DALI-2. Sur les autres dis- positifs de saisie (par exemple détecteur BMS), il est possible que l’affectation des entrées du poussoir aux instances soit différente.
- Page 93 Réglages Paramètres définissables Il est possible de régler différentes fonctions pour chaque instruction : Valeurs de Instruction Valeur d'usine réglage Fonction Appui unique ON/OFF ON/OFF Commutation de l'éclairage. Uniquement allumage de l'éclairage. Uniquement extinction de l'éclairage. Forçage ON L'éclairage s'allume pour une durée définie. La durée souhaitée peut se régler, par exemple [1 heure].
- Page 94 Réglages Valeurs de Instruction Valeur d'usine réglage Fonction Appui prolongé Variation UP/ Variation UP/ On augmente la luminosité au premier appui sur le DOWN DOWN poussoir, on fige la luminosité en relâchant le poussoir, on diminue la luminosité au nouvel appui sur le pous- soir, etc.
- Page 95 Réglages – Il est possible de raccorder de manière unipolaire jusqu’à quatre commu- tateurs aux entrées S1…S4 de l’APC . – Le nombre de dispositifs à commutation pouvant être utilisés par APC dépend de la forme constructive du dispositif respectif : Dispositif Contacts Utilisable par APC...
- Page 96 Réglages Utilisation Vous accédez à l’écran <Commutateurs> par le menu <Paramétrage des appareils>. • Lors de l’identification d’une instance de commutateur, le symbole clignote. • Avec le symbole vous pouvez appeler d’autres informations. • Avec les touches vous pouvez appeler ou masquer d’autres réglages.
- Page 97 Réglages 6.10.6 Actionneurs de commutation Description – L’APC possède un actionneur de commutateur (relais) avec bornier bipo- laire K1/K2 (sans potentiel, 10 A max). – Il est possible d’utiliser la fonction [actionneur de commutation] pour différentes tâches en fonction du type de composant raccordé. –...
- Page 98 Réglages Utilisation Vous accédez à l’écran <actionneurs de commutation> par le menu <Paramé- trage des appareils>. • Lors de l’identification de l’actionneur de commutation, le symbole clignote. • Avec le symbole vous pouvez appeler d’autres informations. • Avec les touches vous pouvez appeler ou masquer d’autres réglages.
- Page 99 Réglages Paramètres définissables Selon la fonction de relais sélectionnée, il est possible de régler différents paramètres : Valeurs de Fonction du relais Raccord Paramètre réglage Valeur d'usine Commutation de l’éclai- Luminaire ou appareil Valeur d’enclenchement 0…100 % rage 230 V avec sortie lumineuse crois- (par pas de 10%) sante...
- Page 100 Rubrique des appareils 7 Rubrique des appareils Appareils Description Avec le menu <Appareils>, vous pouvez gérer tous les appareils ESYLUX configurables et trouver les informations et documents complémentaires. Utilisation Vous accédez au menu <Appareils> depuis l’écran d’accueil avec la touche <Sélectionner et paramétrer des appareils>...
- Page 101 Rubrique des appareils Les appareils déjà recherchés dans l’application s’affichent dans le menu <Appareils>. • Un APC avec lequel une connexion a déjà été établie est automatique- ment dans la liste. • Vous pouvez ajouter un appareil configurable qui ne peut pas être confi- guré...
- Page 102 Rubrique des appareils N'utilisez pas le bouton <Paramétrer> , pour configurer un APC. Utilisez pour ce faire le menu <Réglages>. Les boutons <Paramétrer> dans la rubrique des appareils serve à configurer les appareils sans Bluetooth à l'aide d'un ESY-Pen. Il n'est pas possible de configurer un APC si l'application est reliée à...
- Page 103 Rubrique des projets 8 Rubrique des projets (en préparation) 103 / 114...
- Page 104 Menu INFORMATIONS 9 Menu INFORMATIONS Description En tapant sur la touche , le menu INFORMATIONS s’ouvre. – Des informations générales et les réglages de l’application sont dispo- nibles dans ce menu. Utilisation Les informations et les réglages suivants sont disponibles dans ce menu : –...
- Page 105 Menu INFORMATIONS – Options (version de l'application) – Zone « ESYLUX interne » – Version actuelle de l’application – Mentions légales Un accès internet est requis pour ce faire. – Mentions légales – Crédits photographiques 105 / 114...
- Page 106 « Pas de connexion » – APC en dehors de la portée du Bluetooth (10 m). – APC hors tension. « Aucun appareil ESYLUX » – APC en dehors de la portée du Bluetooth (10 m). – APC hors tension.
- Page 107 Affichage/message Signification / élimination / remarque « Accès hors ligne limité » – Pas de connexion Internet. Cela restreint seule- ment quelques fonctions spéciales de l’applica- tion, mais pas la communication avec l’appareil. « L’appareil est déjà configuré. […], – Si l’appareil doit être entièrement reconfiguré...
- Page 108 Mise hors service 11 Mise hors service 11.1 Démontage Pour le démontage de l’appareil, des interventions sur le réseau 230 V sont nécessaires. Elles doivent être réalisées obligatoirement par les installateurs électriques ou des électriciens. Après le débranchement du réseau 230 V, d’autres interventions peuvent être réalisées également par des personnes sans compétence électrotechnique.
- Page 109 ANNEXE 12 ANNEXE 12.1 Abréviations APC (DALI-2) Désignation du produit Bél Ballast électronique Bluetooth Low Energy: technique radio Bluetooth BMS (DALI-2) Désignation du produit Bluetooth Courbe de répartition de la lumière Technique de chauffage, ventilation et climatisation DA+/DA–, DA1/DA2 Raccord du bus DALI-2 Détecteur de mouvement Questions fréquemment posées et leurs réponses GTIN...
- Page 110 Mise en veille des ballasts Adresse Marquage univoque d’un participant (appareil/instance) sur le bus DALI-2 Désignation ESYLUX pour « application Controller » Appareil Composant DALI-2 tel que APC, ballast, poussoir, etc. Ballast Désignation DALI pour le ballast électronique d’un luminaire Bél...
- Page 111 ANNEXE Instance Composant partiel d’un appareil remplissant une fonction particu- lière (par exemple capteur de présence ou de luminosité). L’appareil et le numéro d’instance permettent d’adresser claire- ment chaque instance dans le bus DALI-2. Logiciel ici : firmware de l’APC Mode de fonctionne- Type de commande : automatique, semi-automatique (démarrage ment...
- Page 112 ANNEXE 112 / 114...
- Page 114 ESYLUX GmbH An der Strusbek 40 22926 Ahrensburg Allemagne Téléphone : +49 4102 489-0 E-Mail : info@esylux.com Internet : www.esylux.com Rédaction : ZINDEL AG – Technische Dokumentation und Multimedia www.zindel.de...
