Manuels Connexes pour ESYLUX MD 180i/16 BASIC
Sommaire des Matières pour ESYLUX MD 180i/16 BASIC
- Page 1 MA00564902 Mode d'emploi MD 180i/16 BASIC MD 180i/16 BASIC CH EB10430459 EB10430602 ESYLUX GmbH | An der Strusbek 40 22926 Ahrensburg | Germany info@esylux.com | www.esylux.com...
-
Page 2: Table Des Matières
Réglages temporaires Mobil-PDi/MDi Programmation Mobil-PDi/MDi Mobil-PDi/MDi-universal Réglages temporaires Mobil-PDi/MDi-universal Programmation Mobil-PDi/MDi-universal Fonction d'activation ou de désactivation d'une durée de 12 heures Caractéristiques techniques Assistance Maintenance Nettoyage ESYLUX - Garantie du constructeur MD 180i/16 BASIC 2 / 19 MD 180i/16 BASIC CH... -
Page 3: Description

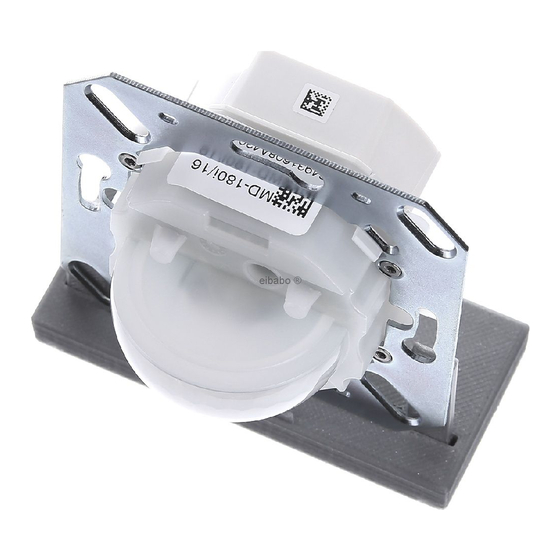

NOTICE D'UTILISATION Description Le détecteur de mouvement mural ESYLUX est un détecteur infrarouge passif qui réagit aux sources de chaleur en mouvement, telles qu'une personne se déplaçant. Il est conçu pour les pièces bénéficiant de peu de lumière naturelle, comme les couloirs, les caves, les cages d'escalier, les vestiaires, les toilettes, les garages, etc. -
Page 4: Fonctionnement
NOTICE D'UTILISATION Fonctionnement • Le détecteur de mouvement mural ESYLUX avec une zone de détection de 180° doit impérativement être installé sur un mur. • Le diamètre de portée peut atteindre 16 m pour une hauteur de montage recommandée de 1.10 à 2.20 m. -
Page 5: Retardement De Commutation (Fonction Impulsions Désactivée)
En effet, lorsque l'élément s'approche en faisant face au dispositif, le détecteur capte moins facilement ses mouvements, ce qui réduit considérablement sa portée. 12 m 16 m MD 180i/16 BASIC 5 / 19 MD 180i/16 BASIC CH... -
Page 6: Masquage De La Zone De Détection
Le capuchon de lentille permet de masquer une partie de la zone de détection, pour les animaux de compagnie par exemple, afin d'éviter que le détecteur ne se déclenche par erreur. MD 180i/16 BASIC 6 / 19 MD 180i/16 BASIC CH... -
Page 7: Mise En Service
Actionnement du poussoir pendant 3 s : L'éclairage est allumé ou éteint pendant 4 heures. Signalisation : LED rouge Actionnement du poussoir pendant 5 s : L'éclairage est allumé ou éteint pendant 12 heures. Signalisation : LED bleue MD 180i/16 BASIC 7 / 19 MD 180i/16 BASIC CH... -
Page 8: Paramétrage Par Télécommande
Remarque : pour une transmission optimale lors de la programmation, orientez la télécommande vers le détecteur. En cas d'exposition directe au soleil, la portée standard d'environ 8 m peut être réduite en raison du rayonnement infrarouge du soleil. MOBIL-PDi/MDi (EM10425509) MD 180i/16 BASIC 8 / 19 MD 180i/16 BASIC CH... -
Page 9: Réglages Temporaires Mobil-Pdi/Mdi
écoulées, le détecteur retourne automatiquement au mode de fonctionnement précédent. Remarque : actionnez la touche de réinitialisation pour interrompre l'activation ou la désactivation d'une durée de 4 heures. MD 180i/16 BASIC 9 / 19 MD 180i/16 BASIC CH... -
Page 10: Programmation Mobil-Pdi/Mdi
1 seconde, puis le désactive pendant environ 9 secondes. Vous pouvez par exemple utiliser cette fonction pour commander des minuteries de cage d'escalier. Signalisation : la LED rouge s'allume pendant 5 secondes, puis s'éteint pendant 5 secondes. MD 180i/16 BASIC 10 / 19 MD 180i/16 BASIC CH... - Page 11 Remarque : vous ne pouvez interrompre l'activation ou la désactivation d'une durée de douze heures qu'en utilisant la fonction de réinitialisation en mode de programmation. Signalisation : la LED rouge et la LED bleue clignotent trois fois. MD 180i/16 BASIC 11 / 19 MD 180i/16 BASIC CH...
-
Page 12: Mobil-Pdi/Mdi-Universal
Signalisation en mode de désactivation : la LED rouge émet un clignotement bref lorsque le détecteur perçoit un mouvement dans la zone de détection. MD 180i/16 BASIC 12 / 19 MD 180i/16 BASIC CH... -
Page 13: Programmation Mobil-Pdi/Mdi-Universal
Channel 1 Channel 2 System Bat ok 2. Appuyez ensuite sur la touche pour lancer le mode de programmation. Signalisation : la LED bleue reste allumée et l'éclairage est allumé en permanence. MD 180i/16 BASIC 13 / 19 MD 180i/16 BASIC CH... - Page 14 2 fois = 30 min Signalisation : la LED bleue clignote deux fois toutes les 5 secondes. 3 fois = 45 min Signalisation : la LED bleue clignote trois fois toutes les 5 secondes. 4 fois = 60 min Signalisation : la LED bleue clignote quatre fois toutes les 5 secondes. MD 180i/16 BASIC 14 / 19 MD 180i/16 BASIC CH...
- Page 15 « S ». L'éclairage reste activé tant que le détecteur perçoit du mouvement et que la luminosité (valeur nominale) est supérieure à la valeur programmée en lux. Signalisation : la LED bleue s'éteint pendant environ 2 secondes. MD 180i/16 BASIC 15 / 19 MD 180i/16 BASIC CH...
-
Page 16: Fonction D'activation Ou De Désactivation D'une Durée De 12 Heures
Remarque : vous ne pouvez interrompre l'activation ou la désactivation d'une durée de douze heures qu'en utilisant la fonction de réinitialisation en mode de Bat ok programmation. Signalisation : La LED rouge et la LED bleue clignotent trois fois. MD 180i/16 BASIC 16 / 19 MD 180i/16 BASIC CH... -
Page 17: Caractéristiques Techniques
Type / Classe de protection IP 40 / II Plage de températures de fonctionnement 0 °C à +50 °C CE conformément aux directives suivantes Directive CEM 2004/108/CE Directive basse tension 2006/95/CE RoHS 2011/65/EU MD 180i/16 BASIC 17 / 19 MD 180i/16 BASIC CH... -
Page 18: Assistance
Les propriétaires d'équipements électriques ou électroniques usagés ont en effet l'obligation légale de les déposer dans un centre de collecte sélective. Informez-vous auprès de votre municipalité sur les possibilités de recyclage. MD 180i/16 BASIC 18 / 19 MD 180i/16 BASIC CH... -
Page 19: Nettoyage
Utilisez un chiffon non pelucheux et sec, ou humidifié avec de l'eau uniquement. ESYLUX - Garantie du constructeur La garantie fabricant ESYLUX est disponible sur Internet à l’adresse www.esylux.com MD 180i/16 BASIC 19 / 19 MD 180i/16 BASIC CH...
