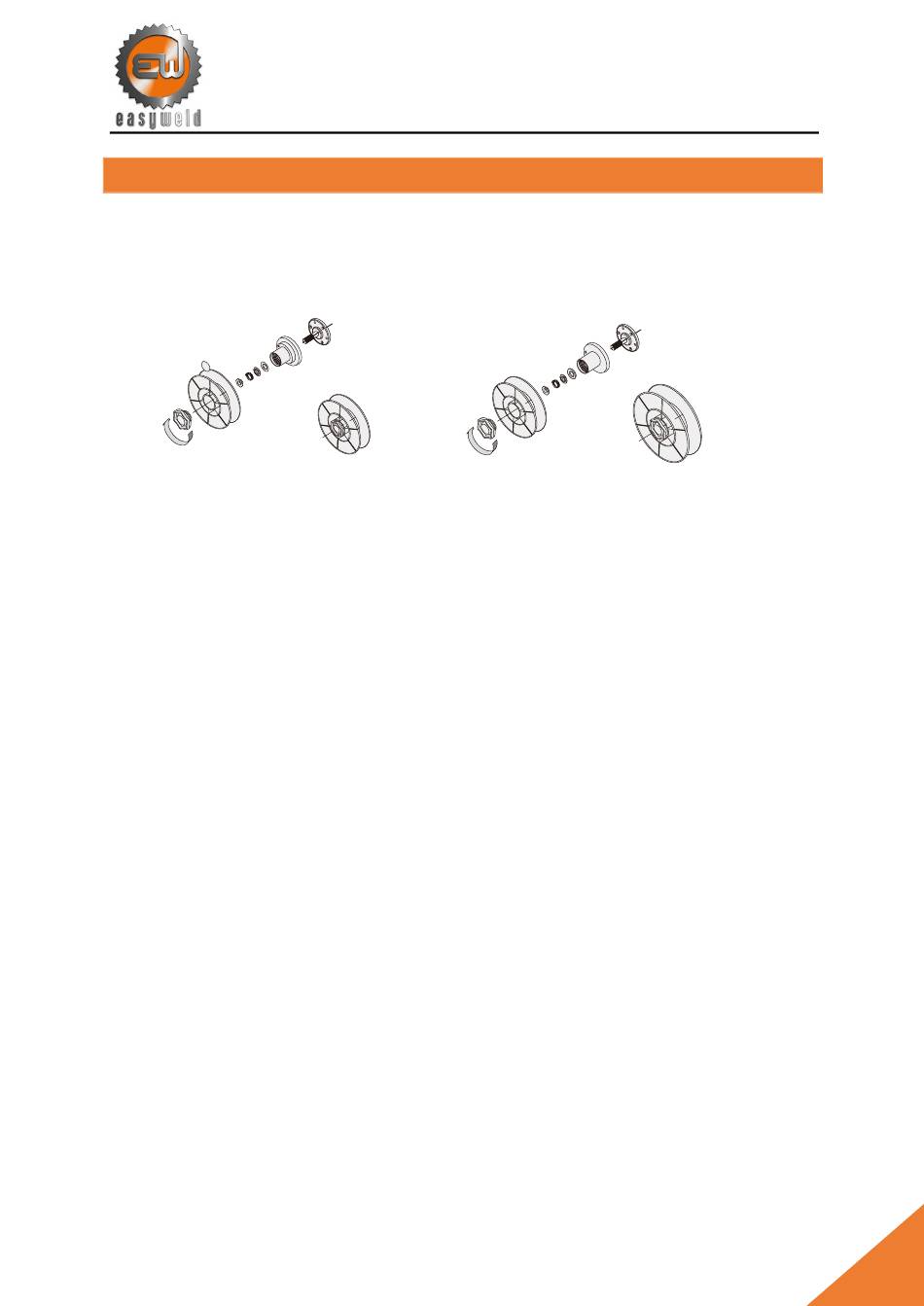

Montage du support bobine
L'EasyTech 502 SW est équipé d'un système de dévidage professionnel 4 galets
permettant l'utilisation d'une torche de 4m pour l'acier et de 3m pour
l'aluminium, son support permet l'utilisation de bobine de 5Kg et de 15Kg
5kg
Ouvrir le panneau latéral de l'appareil.
Vérifier que les galets en place correspondent au type de fil utilisé. Deux
types de galets existent : En V pour l'acier, en U pour l'aluminium.
Insérer la bobine sur le support. Attention au sens de dévidage, le fil doit
aller naturellement dans le guide fil des galets de dévidage. Verrouiller la
bobine sur le support et ajuster le freinage à l'aide de l'écrou situé au
centre de l'axe.
Débloquer le levier de pression des galets pour insérer le fil.
Insérer le fil dans le guide fil situé à l'arrière du système de dévidage et le
guider jusqu'au raccord de la torche.
Verrouiller le levier de pression.
Retirer la buse et le tube contact de la torche.
Allumer l'appareil.
Dérouler le faisceau de la torche pour qu'il soit le plus droit possible.
ATTENTION !
Ne pas pointer la torche vers votre visage ou une autre personne.
Presser la gâchette jusqu'à ce que le fil sorte par l'extrémité de la torche.
Installer le tube contact adapté au fil utilisé et remonter la buse.
Ajuster la pression des galets à l'aide du levier. Une pression trop faible
laissera les galets patiner sur le fil, une pression trop forte augmente la
résistance au dévidage et déformera le fil.
Nous recommandons de réaliser l'amenée du fil en gardant le circuit de gaz fermé
afin d'éviter de consommer du gaz inutilement.
Installation de la bouteille de gaz :
Une bouteille de gaz doit être maintenue en position verticale afin d'éviter
une chute ou un renversement.
Relier l'appareil à la bouteille de gaz à l'aide d'un régulateur de gaz
(débilitre) et d'un tuyau adapté.
Toujours refermer la vanne de la bouteille de gaz une fois le travail terminé.
