Manuels Connexes pour Resol VA22
Sommaire des Matières pour Resol VA22

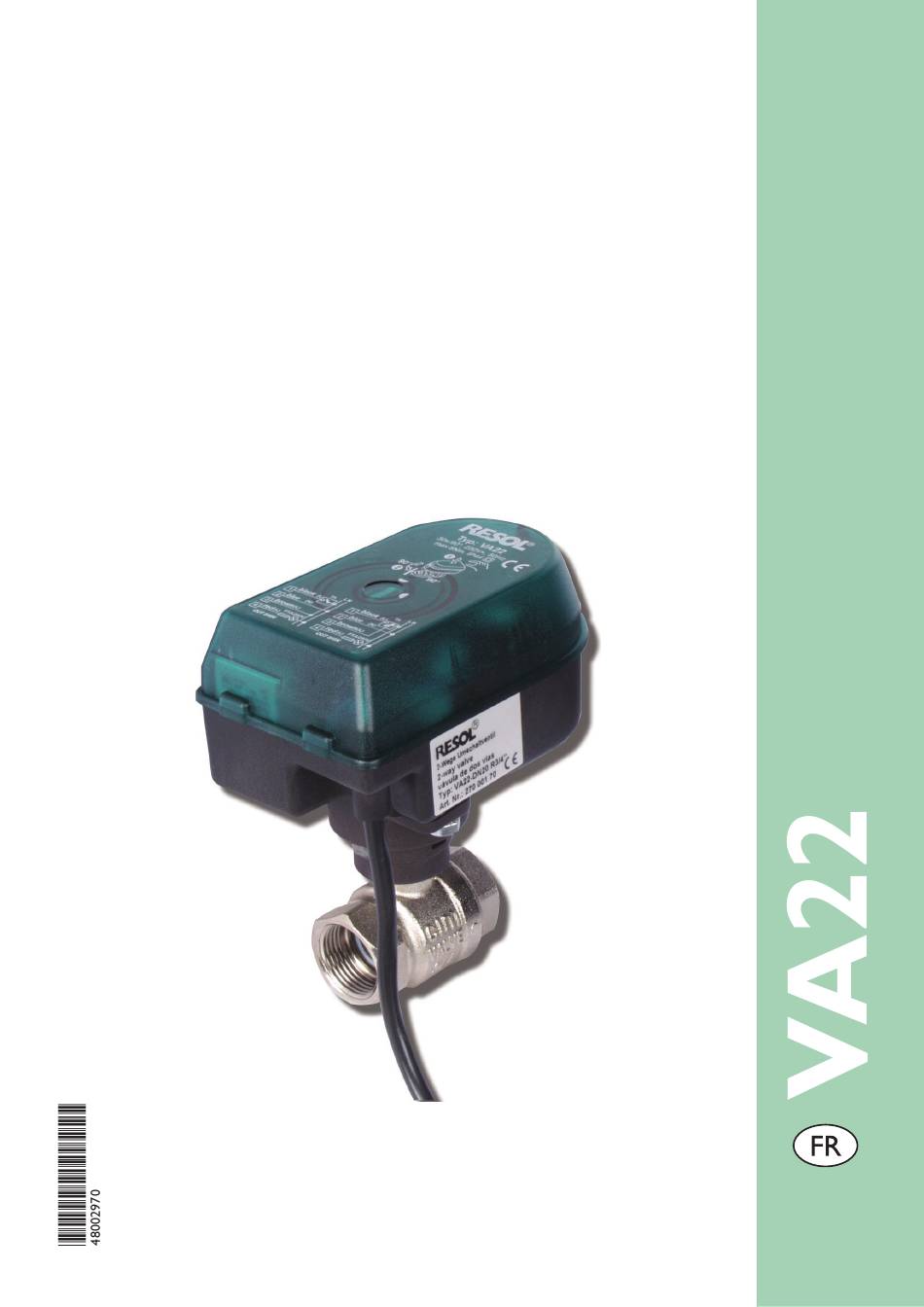

- Page 1 RESOL VA22 Montage Connexion Maintenance Exemple Manuel Nous vous remercions d’avoir acheté un produit RESOL. www.resol.de Veuillez lire ce manuel attentivement afin de pouvoir utiliser le produit de manière optimale.
- Page 2 Caractéristiques techniques et présentation des Commande tout ou rien (avec phase fonctions ..............3 continue L) .............5 Réglage manuel ..........3 Description technique pour RESOL VA22 ..6 Dimensions .............4 Exemple ............7 Position de montage ........4 Achivé d‘imprimer ...........8 Notice d‘installation ........5 Recommandations de sécurité:...
- Page 3 Caractéristiques techniques VA22 Domaine d’utilisation: Moteur La vanne à bille à 2 voies RESOL VA22 fonctionnant avec Tension nominale: 230 V~, 50 Hz un électromoteur a été fabriquée conformément au niveau Moteur: moteur synchrone international de production. Elle est conçue pour les systè- mes de chauffage conventionnel et solaire ainsi que pour Charge de l’interrupteur de fin de course:...
- Page 4 RESOL VA22 Vanne motorisée à 2 voies 2. Dimensions INDICATEUR blanc = ouvert rouge = ouvert bleu = fermé 3. Position de montage La vanne peut se monter dans n‘importe quelle position (voir ci-dessous) sauf le moteur vers le bas. Pour pouvoir utiliser le réglage manuel +/- 90°, prévoir environ 25 cm de câble en plus lors du branchement électrique.
- Page 5 RESOL VA22 Vanne motorisée à 2 voies Indication importante! 4. Notice d‘installation Afin de garantir une bonne sûreté de fonctionnement de Le montage de l‘électrovanne doit s‘effectuer conformé- l‘électrovanne, il est conseillé de rincer l‘installation solaire ment aux règles techniques en vigueur. Veiller à ce qu‘aucun avant de la mettre en service et d‘installer un séparateur...
- Page 6 RESOL VA22 Ball valve with electric motor 6. Description technique pour RESOL VA22 Lorsque la vanne est en position ouverte, l‘indicateur est Le moteur est accroché à la vanne à bille à l‘aide d‘un écrou blanc ou bien rouge. La structure des joints à bague per- hexagonal (5).
- Page 7 RESOL VA22 Notes...
- Page 8 Toute utilisation en dehors de ces mêmes droits des textes et des dessins de ce manuel; ceux-ci n’ont qu’un d’auteur requiert l’autorisation de la société RESOL - Elek- caractère exemplaire. L’utilisation de données du manuel se tronische Regelungen GmbH. Ceci s’applique en particulier fera à...
