LEYBOLD STE 2 V/0,3 A Mode D'emploi

Chimie ⋅ Biologie
Physique
7/95-Di/Sf-
La pile solaire STE convertit le rayonnement dans le domaine
du visible et le domaine proche de l'infrarouge en énergie
électrique. Elle est constituée de 4 cellules photoélectriques
pouvant être assemblées en série ou en parallèle, par paire.
Chaque paire de cellules («Elément solaire») fournit une tension à
vide d'env. 1 V et un courant de court-circuit d'env. 0,3 A pour
une intensité d'irradiation de 1 kW m
l'ensoleillement*) ou la lumière artificielle. Comme le courant de
court-circuit est proportionnel à l'intensité de l'irradiation,
l'appareil convient aussi aux mesures du rayonnement.
Exemples d'expériences:
• Conversion de la lumière en énergie électrique
• Conversion de la lumière en énergie mécanique par le biais
d'un moteur
• Adaptation de la puissance d'une pile solaire
• Générateur solaire 12 V/0,3 A (sur plaque à réseau DIN A 3,
576 75) pour des expériences sur l'application technique de
l'énergie solaire.
• Mesures du rayonnement
Bibliographie:
Expériences de physique pour lycées et universités
Mécanique et chaleur (559 923)
1 Remarques de sécurité
Choisir un écartement de la source lumineuse tel que le courant
de court-circuit ne soit pas supérieur à 0,3 A par élément.
Ne pas focaliser de lumière sur les cellules photoélectriques
ou sur le boîtier.
Ne jamais brancher la pile solaire à une source de courant
sans diode de protection (par ex. au moment de charger un
accumulateur)
Technique
-2
pouvant être obtenue par
LEYBOLD DIDACTIC GMBH
Mode d'emploi
Instrucciones de servicio
Pile solaire STE 2 V/0,3 A
Batería solar STE de 2 V/0,3 A

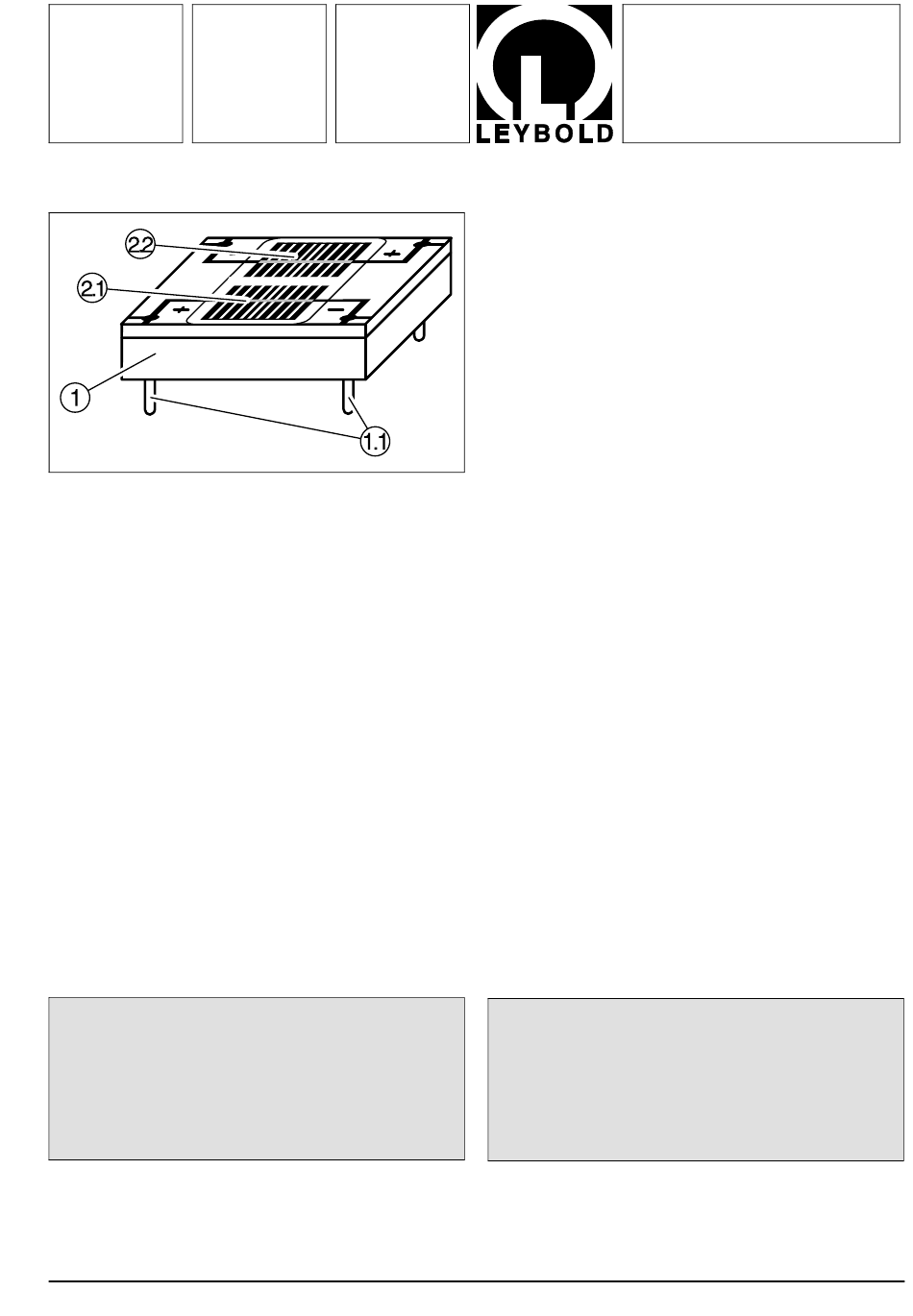

Fig. 1
La batería solar del sistema de elementos de conexión (STE)
convierte la energía de radiación del espectro solar visible e
infrarrojo en energía eléctrica. Está compuesta de 4 celdas
solares que pueden ser conectadas, opcionalmente, en serie o
en paralelo. Cada par de celdas ("elemento solar") suministra
una tensión de circuito abierto de aprox. 1 V y una corriente de
corto circuito de aprox. 0,3 A para una intensidad de radiación
-2
de 1 kW m que puede ser realizada simplemente mediante
radiación solar*) o mediante luz artificial. Como la corriente de
corto circuito es proporcional a la intensidad de radiación, el
aparato es apropiado también para efectuar mediciones de
radiación.
Ejemplos de ensayos:
• Conversión de luz en energía eléctrica
• Conversión de luz en energía mecánica mediante un motor
• Adaptación de la potencia de una batería solar
• Generador solar de 12 V/0,3 A (sobre el tablero de conexiones
DIN A 3, 576 75) para experimentos sobre aplicaciones técnicas
de la energía solar.
• Mediciones de radiación
Bibliografía:
Energía 2: Energías no convencionales (599 651, en alemán)
Descripción de experimentos del "Catálogo general de
experimentos de física" (599 881, en alemán)
1 Instrucciones de seguridad
Elegir la distancia a la fuente de luz de tal manera que la
corriente de corto circuito no sea mayor a 0,3 A por elemento.
No focalizar la luz sobre la celda solar ni sobre la carcasa.
Conectar la batería solar siempre el diodo de protección a la
fuente de corriente (por ej. al cargar un acumulador).
578 63
