Manuels Connexes pour Invicta BRIO SUR PIED
Sommaire des Matières pour Invicta BRIO SUR PIED

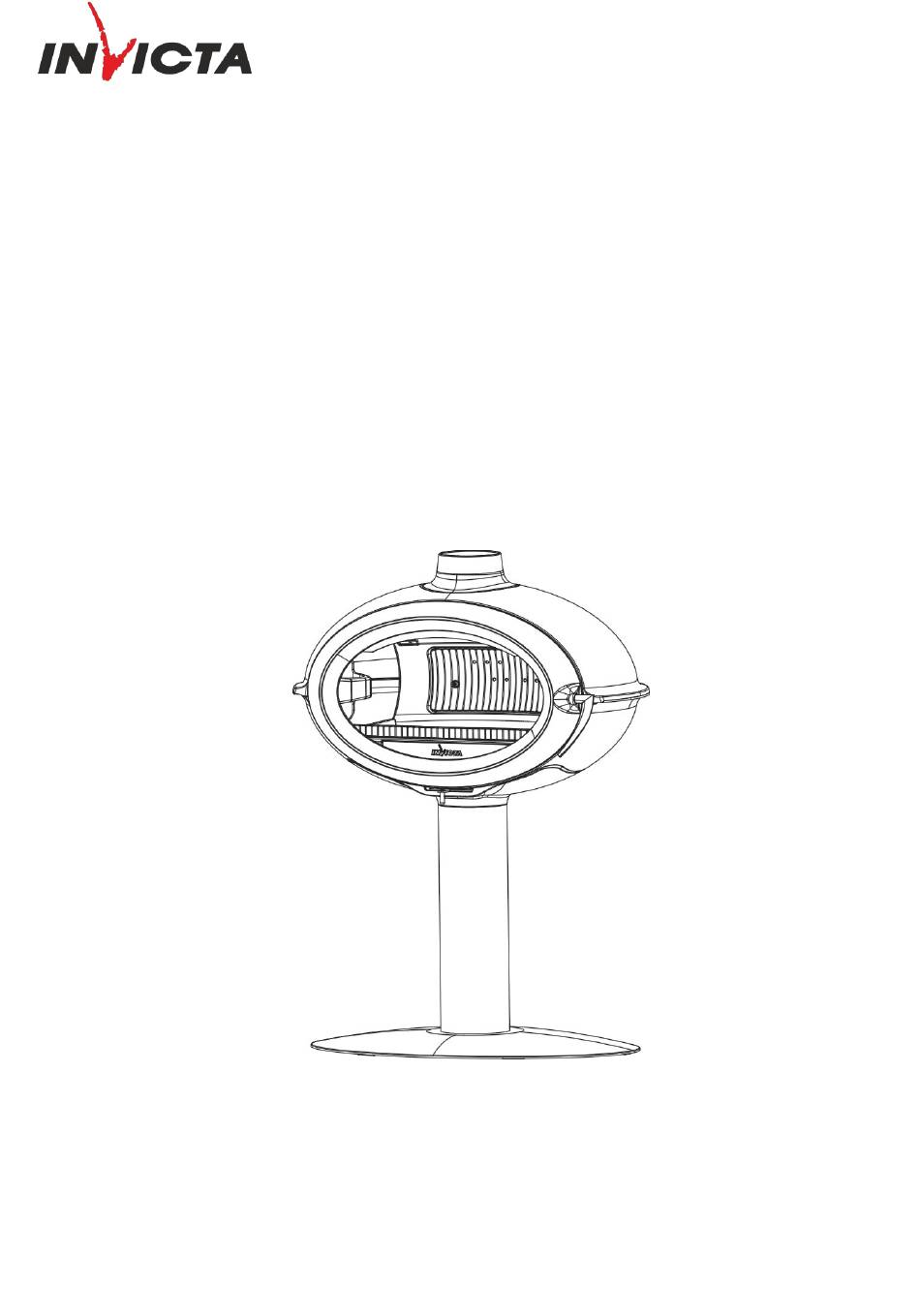

- Page 1 Poêle BRIO SUR PIED Référence: P648114 Poêle à bois BRIO SUR PIED Référence P648114 Page 1 sur 12 BPE, le 06/02/2023...
- Page 2 Poêle BRIO SUR PIED Référence: P648114 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 7 kW...
- Page 3 Poêle BRIO SUR PIED Référence: P648114 INSTRUCTIONS POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle BRIO SUR PIED Référence: P648114 Page 4 sur 12 BPE, le 06/02/2023...
- Page 5 Poêle BRIO SUR PIED Référence: P648114 ECLATE Page 5 sur 12 BPE, le 06/02/2023...
- Page 6 Poêle BRIO SUR PIED Référence: P648114 NOMENCLATURE Repère Désignation Réfèrence Socle F612726U-A Pied F612725B-A Tube de pied AT610535A Tirant de pied AS710320 Rondelle AZ M14 AV4150140 Ecrou M14 AV7100140 Coque inférieure F612711U-A Appui de registre AT610351 Registre AT610143B Ressort AS750125...
- Page 7 Poêle BRIO SUR PIED Référence: P648114 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Poêle BRIO SUR PIED Référence: P648114 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 9 Poêle BRIO SUR PIED Référence: P648114 Fonctionnement du registre d’allure : Arrivée d ’air fermée Position allumage Allure nominale Page 9 sur 12 BPE, le 06/02/2023...
- Page 10 Poêle BRIO SUR PIED Référence: P648114 Montage du déflecteur : Inversion Coude raccordement et grille d’entrée d’air : Cet appareil est munie d’un coude permettant le raccordement en air frais sur une « prise extérieure » via un tuyau diamètre 60mm(non fourni).
- Page 11 Poêle BRIO SUR PIED Référence: P648114 Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 12 Poêle BRIO SUR PIED Référence: P648114 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P648114 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
