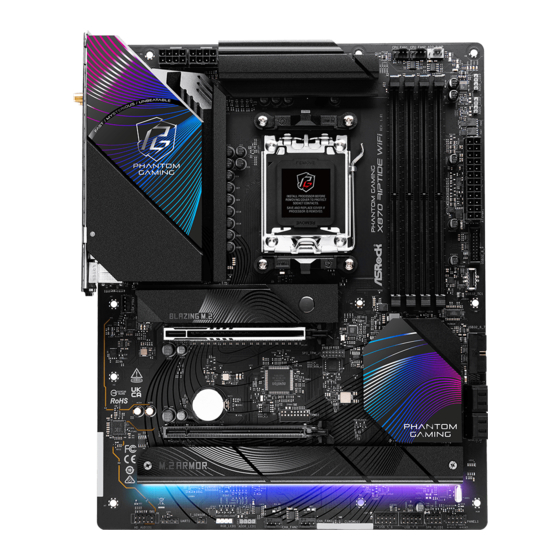

Manuels Connexes pour ASROCK PHANTOM GAMING X870 RIPTIDE WiFi
Sommaire des Matières pour ASROCK PHANTOM GAMING X870 RIPTIDE WiFi
- Page 2 Coordonnées / Contact Si vous souhaitez contacter ASRock ou en savoir plus sur l’ e ntreprise, veuillez visiter leur site web à l’adresse suivante : www.asrock.com. Vous pouvez également contacter votre revendeur pour plus d’informations. Pour toute question technique, veuillez soumettre un formulaire de demande de support à...
- Page 3 Chapitre 1 Introduction Contenu de l’emballage Spécifications Disposition de la carte mère Panneau E/S Diagramme fonctionnel Module Wi-Fi 7 802.11be et antenne ASRock WiFi 2,4/5/6 GHz Chapitre 2 Installation Installation de l'unité centrale Installation du ventilateur et du dissipateur thermique de l'unité centrale Installation des modules de mémoire (DIMM)
- Page 4 2.14 Post Status Checker 2.15 Guide d'installation d’un SSD M.2 (M2_1) 2.16 Guide d'installation d’un SSD M.2 (M2_2) 2.17 Guide d'installation d’un SSD M.2 (M2_3)
- Page 5 à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site web ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site web pour plus de détails sur le modèle que vous utilisez.
- Page 6 9000, 8000 et 7000* * La disponibilité des slots d'extension peut varier en fonction du CPU. Veuillez vous référer au tableau des bandes passantes PCIe/M.2 pour plus de détails. (http://www.asrock.com/) • AMD X870 Puces • Technologie mémoire double canal DDR5 Mémoire...
- Page 7 X870 Riptide WiFi • Graphique intégré AMD RDNA (la prise en charge peut varier Graphiques selon le processeur) • 1 x HDMI 2.1 compatible TMDS/FRL 8G, prend en charge HDR, HDCP 2.3 et offre une résolution maximale de 4K 120Hz •...
- Page 8 Processeur : • 2 x USB4 Type-C (à l’arrière) • 1 x USB 3.2 Gen2 Type-A (à l’arrière (USB32_3)) • 1 x USB 3.2 Gen1 Type-A (à l’arrière (USB32_1)) Chipset : • 1 x USB 3.2 Gen2x2 Type-C (à l’avant) • 1 x USB 3.2 Gen2 Type-A (à l’arrière (USB32_4)) •...
- Page 9 X870 Riptide WiFi * M2_1 est la première priorité pour l’installation M.2. * M2_1 fonctionnera à Gen5x4 avec les processeurs des séries 9000 et 7000 et à Gen4x4 avec les processeurs de la série 8000 (Phoenix 1 et Phoenix 2). * Si M2_3 est occupé, PCIE2 est désactivé.
- Page 10 • FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise) * Pour en savoir davantage sur nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
- Page 11 X870 Riptide WiFi 1.3 Disposition de la carte mère...
- Page 12 No. Description Connecteur d’alimentation ATX 12V (ATX12V1) Connecteur d’alimentation ATX 12V (ATX12V2) 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1) Connecteurs pour ventilateur de processeur (CPU_FAN1) Connecteur pour ventilateur de processeur (CPU_FAN2) Connecteur pour ventilateur de pompe AIO (AIO_PUMP) 2 x fentes DDR5 DIMM 288-broches (DDR5_A2, DDR5_B2) Post Status Checker (PSC) Embase LED adressable (ADDR_LED3) Embase LED adressable (ADDR_LED2)
- Page 13 X870 Riptide WiFi 1.4 Panneau E/S No. Description No. Description Ports USB 3.2 Gen2 (USB32_34)* Port USB4 Type-C (USB4_TB1) Port RJ-45 LAN 2,5G** Ports USB 3.2 Gen1 (USB32_12)**** Prise d'entrée microphone*** 10 Ports USB 2.0 (USB_1234) Prise de sortie ligne*** 11 Bouton BIOS Flashback Port de sortie optique SPDIF 12 Ports d'antenne...
- Page 14 *** Fonction des ports audio en configuration 2, 4, 5.1 ou 7.1 canaux : Canal Port Fonction Prise de sortie ligne Sortie haut-parleur avant (Panneau arrière) MIc-rose Sortie haut-parleur arrière (Panneau frontal) Prise d'entrée microphone Sortie de haut-parleur central/ 5.1ch (Panneau arrière) subwoofer Ligne-Casque...
- Page 15 X870 Riptide WiFi 1.5 Diagramme fonctionnel...
- Page 16 1.6 Module Wi-Fi 7 802.11be et antenne ASRock WiFi 2,4/5/6 GHz Module Wi-Fi 7 802.11be + Module BT Cette carte mère est équipée d'un module exclusif Wi-Fi 7 802.11 a/b/g/n/ac/ax/axe/be + BT v5.4 qui prend en charge les normes de connectivité Wi-Fi 7 802.11 a/b/g/n/ac/ax/axe/ be ainsi que Bluetooth v5.4.
- Page 17 X870 Riptide WiFi Chapitre 2 Installation Il s'agit d'une carte mère de format ATX. Avant son installation, étudiez la configuration de votre châssis pour vous assurer qu’ e lle peut y être insérée. Précautions avant l’installation Prenez note des précautions suivantes avant d’installer les composants ou de modifier les paramètres de la carte mère.
- Page 18 2.1 Installation de l'unité centrale 1. Avant d'insérer l'unité centrale 1718-Pin dans le logement, vérifiez si le capuchon PnP est toujours sur le logement, si la surface de l'unité centrale est sale ou si des broches sont tordues dans le logement. N’insérez pas l'unité centrale dans le logement dans les cas décrits ci-dessus.
- Page 19 X870 Riptide WiFi Placez délicatement l'unité centrale en la maintenant aussi droit que possible. Ne la laissez pas tomber.
- Page 20 Assurez-vous que l'unité centrale est alignée avec le logement avant de la verrouiller en place. Assurez-vous que la plaque de couverture noire est toujours en place jusqu'à ce qu'elle se détache lors de la fermeture du levier du logement. Veuillez conserver le couvercle si le processeur est retiré. Le couvercle doit être remis en place si vous souhaitez renvoyer la carte mère pour un service après-vente.
- Page 21 X870 Riptide WiFi 2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale Une fois que vous avez installé l'unité centrale dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre l'unité...
- Page 23 X870 Riptide WiFi Installation du dispositif de refroidissement de l'unité centrale (Type 2)
- Page 25 X870 Riptide WiFi +12V *Les illustrations ci-dessous sont données à titre indicatif uniquement. Elles peuvent ne pas correspondre exactement au modèle que vous achetez.
- Page 26 Installation du dispositif de refroidissement de l'unité centrale (Type 3)
- Page 27 X870 Riptide WiFi...
- Page 29 +12V Veuillez noter qu’à cette étape, un seul câble doit être utilisé à la fois. Si vous sélectionnez RGB_LED1, veuillez installer l'utilitaire d’ A SRock « ASRock Polychrome SYNC ». Si vous sélectionnez le connecteur USB, veuillez installer l'utilitaire d’ A MD « SR3 Settings Software ».
- Page 30 2.3 Installation des modules de mémoire (DIMM) Cette carte mère offre quatre emplacements DIMM DDR5 (Double Data Rate 5) à 288 broches, et prend en charge la technologie de mémoire double canal. 1. Pour une configuration avec mémoire double canal, vous devez installer uniquement des paires de DIMM DDR5 identiques (même marque, même vitesse, même taille et même type de puce).
- Page 31 X870 Riptide WiFi...
- Page 32 2.4 Connexion à l’embase du panneau avant Embase du panneau système Fils du panneau avant Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
- Page 33 X870 Riptide WiFi 2.5 Installation de la carte mère...
- Page 34 2.6 Installation des disques SATA Lecteur optique Lecteur SATA Câble de données SATA...
- Page 35 X870 Riptide WiFi Connecteur SATA Connecteur de données SATA...
- Page 36 2.7 Installation d'une carte graphique CLICK!
- Page 37 X870 Riptide WiFi Fentes d'extension (Fentes PCIe) La carte mère possède 2 fentes PCI Express. Avant d’installer une carte d’ e xtension, assurez-vous que l’ a limentation est éteinte ou que le cordon d’ a limentation est débranché. Veuillez lire la documentation de la carte d'extension et effectuer les réglages matériels nécessaires pour la carte avant de commencer l'installation.
- Page 38 2.8 Connexion des périphériques...
- Page 39 X870 Riptide WiFi 2.9 Connexion des connecteurs d'alimentation...
- Page 40 2.10 Mise sous tension...
- Page 41 X870 Riptide WiFi 2.11 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ». Cavalier Clear CMOS (CLRCMOS1) (voir p.7, No.
- Page 42 2.12 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs au risque d’ e ndommager irrémédiablement votre carte mère. Embase du panneau système (PANNEAU 1 9-broches) (voir p.7, No.
- Page 43 X870 Riptide WiFi Embase LED d’alimentation et de haut-parleur (SPK_PLED1 7-broches) (voir p.7, No. 19) Veuillez brancher la LED d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+ PLED- Connecteurs Serial ATA3 Angle droit : (SATA3_A1) (voir p.7, No.
- Page 44 Embases USB 2.0 (USB_5_6 9-broches) (voir p.7, No. 21) (USB_7_8 9-broches) (voir p.7, No. 20) Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. USB_5_6 USB_PWR DUMMY USB_PWR USB_7_8 USB_PWR DUMMY USB_PWR Embases USB 3.2 Gen1 (USB32_6_7 19-broches) (voir p.7, No.
- Page 45 X870 Riptide WiFi Embase USB 3.2 Gen2x2 Type-C sur panneau avant (USB32_TC1 20-broches) (voir p.7, No. 13) Cette carte mère comprend une embase USB 3.2 Gen2x2 Type-C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen2x2 pour des ports USB 3.2 Gen2x2 supplémentaires.
- Page 46 Connecteurs du ventilateur du châssis (CHA_FAN1 4-broches) (voir p.7, No. 23) (CHA_FAN2 4-broches) (voir p.7, No. 24) (CHA_FAN3 4-broches) (voir p.7, No. 29) Ce connecteur vous permet de connecter un ventilateur de boîtier ou de radiateur. Si vous envisagez de connecter un ventilateur à 3 broches, veuillez le brancher sur la broche 1-3.
- Page 47 X870 Riptide WiFi Connecteur du ventilateur du processeur (CPU_FAN1 4-broches) (voir p.7, No. 4) Ce connecteur vous permet de connecter le ventilateur du processeur. Si vous envisagez de connecter un ventilateur à 3 broches, veuillez le brancher sur la broche 1-3. CPU_FAN1 +12V CPU_F...
- Page 48 Connecteur pour ventilateur de pompe AIO (AIO_PUMP 4-broches) (voir p.7, No. 6) Ce connecteur vous permet de connecter une pompe ou un ventilateur AIO (tout-en-un). Si vous envisagez de connecter un ventilateur de refroidisseur AIO à 3 broches, veuillez le brancher sur la Broche 1-3. AIO_PUMP FAN_VOLTAGE AIO_PUMP_SPEED...
- Page 49 X870 Riptide WiFi Connecteur d’alimentation ATX (ATXPWR1 24-broches) (voir p.7, No. 11) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
- Page 50 Embase SPI TPM (SPI_TPM_J1 13-broches) (voir p.7, No. 14) Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Ce module permet également de renforcer la sécurité...
- Page 51 X870 Riptide WiFi Embases de câble Thermistor (T_SENSOR1 2-broches) (voir p.7, No. 27) Les embases de câble Thermistor sont utilisées pour connecter les câbles Thermistor, permettant de vérifier la température des composants critiques. Branchez les câbles Thermistor fournis dans la boîte sur ces embases, puis attachez les extrémités du capteur aux composants pour détecter leur température.
- Page 52 Embase LED RGB (RGB_LED1 4-broches) (voir p.7, No. 26) Cette embase RGB sert à connecter le câble d'extension LED RGB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention : N'installez jamais le câble LED RGB dans le mauvais sens au risque de l’endommager.
- Page 53 X870 Riptide WiFi Embases LED adressables (ADDR_LED1 3-broches) (voir p.7, No. 25) (ADDR_LED2 3-broches) (voir p.7, No. 10) (ADDR_LED3 3-broches) (voir p.7, No. 9) Ces embases servent à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED. Attention : N’installez jamais le câble LED adressable dans le mauvais sens au risque de l’endommager.
- Page 54 1. N’installez jamais le câble LED adressable dans le mauvais sens au risque de l’ e ndommager. 2. Avant d'installer ou de retirer votre câble LED adressable, veuillez éteindre votre système et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.
- Page 55 X870 Riptide WiFi 2.13 Boutons intelligents La carte mère est équipée d'un bouton intelligent : Bouton BIOS Flashback permettant aux utilisateurs de flasher le BIOS. Bouton BIOS Flashback (BIOS_FB1) (voir p.9, No. 11) Le bouton BIOS Flashback permet aux utilisateurs de flasher le BIOS. BIOS_FB1 Port BIOS Flashback USB...
- Page 56 La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même sans processeur. Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chiffrement ou sécurité reposant sur le TPM. Assurez-vous que vous avez déjà stocké et sauvegardé la clé...
- Page 57 X870 Riptide WiFi 2.14 Post Status Checker Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument l’ o rdinateur. Les LED s'allument pour indiquer le composant qui a un problème. Ils émettent des couleurs rouge, jaune, blanche et jaune-vert pour indiquer, respectivement, que le CPU, la mémoire, le VGA et le stockage ne sont pas détectés correctement ou sont défaillants.
- Page 58 2.15 Guide d'installation d’un SSD M.2 (M2_1) Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le socket Blazing M.2 (M2_1, clé M) prend en charge le mode PCIe Gen5x4 (128 Go/s) de type 2280.
- Page 59 X870 Riptide WiFi Étape 3 Appuyez sur le bouton du dissipateur thermique M.2 (A) et maintenez- le enfoncé. Soulevez ensuite le dissipateur thermique (B) et déplacez- le dans la direction indiquée (C). *Veuillez retirer les films de protection sur la face inférieure du dissipateur thermique M.2 avant d'installer un SSD M.2.
- Page 60 M.2 pour le mettre en place. *Faites attention à ne pas appuyer sur le bouton du dissipateur thermique M.2. Étape 8 Terminé. Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com...
- Page 61 X870 Riptide WiFi 2.16 Guide d'installation d’un SSD M.2 (M2_2) Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le Hyper M.2 Socket (M2_2, Key M) prend en charge le mode PCIe Gen4x4 (64 Gb/s) de type 2230/2260/2280.
- Page 62 Étape 3 Avant d’installer le SSD M.2, veuillez desserrer les vis pour retirer le dissipateur thermique M.2. *Veuillez retirer les films de protection sur la face inférieure du dissipateur thermique M.2 avant d'installer un SSD M.2. Étape 4 Utilisez un tournevis pour enlever l’...
- Page 63 Ne serrez pas trop la vis, au risque d’ e ndommager le SSD M.2 et le dissipateur thermique M.2. Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com...
- Page 64 2.17 Guide d'installation d’un SSD M.2 (M2_3) Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le Hyper M.2 Socket (M2_3, Key M) prend en charge le mode PCIe Gen4x4 (64 Gb/s) de type 2260/2280.
- Page 65 X870 Riptide WiFi Étape 3 Avant d’installer le SSD M.2, veuillez desserrer les vis pour retirer le dissipateur thermique M.2. *Veuillez retirer les films de protection sur la face inférieure du dissipateur thermique M.2 avant d'installer un SSD M.2. Étape 4 Utilisez un tournevis pour enlever l’...
- Page 66 Ne serrez pas trop la vis, au risque d’ e ndommager le SSD M.2 et le dissipateur thermique M.2. Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com...
- Page 67 éventuelles erreurs ou omissions dans ce document. Dans la mesure où la loi le permet et en ce qui concerne le contenu de ce document, ASRock ne fournit aucune garantie d'aucune sorte, explicite ou implicite, y compris mais sans s'y limiter, les garanties ou conditions implicites de qualité...
