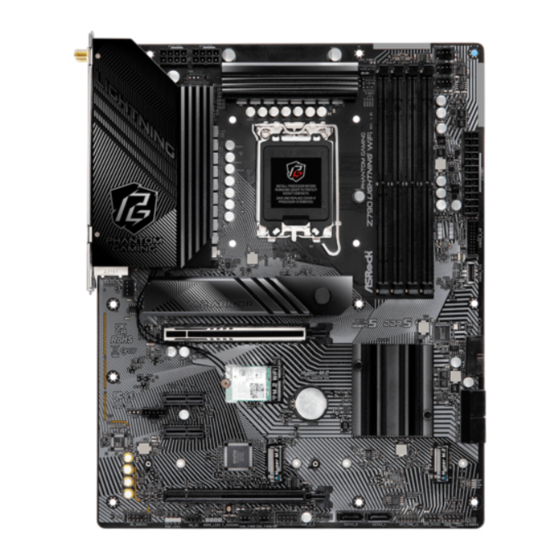

Manuels Connexes pour ASROCK PHANTOM GAMING Z790 LIGHTNING WIFI
Sommaire des Matières pour ASROCK PHANTOM GAMING Z790 LIGHTNING WIFI
- Page 2 Informations de contact Si vous avez besoin de contacter ASRock ou si vous souhaitez en savoir plus sur ASRock, veuillez visiter le site Internet d'ASRock : http://www.asrock.com ou contactez simplement votre revendeur pour plus d'informations. Pour toute question technique, veuillez soumettre un formulaire de demande de support à...
- Page 3 Contenu de l’emballage Spécifications Disposition de la carte mère Panneau E/S Diagramme fonctionnel Module 802.11ax Wi-Fi 6E et antenne ASRock WiFi 2,4/5/6 GHz Chapitre 2 Installation Installation de l'unité centrale Installation du ventilateur et du dissipateur thermique de l'unité centrale Installation des modules de mémoire (DIMM)
- Page 4 2.14 Guide d'installation de la carte SSD M.2 (M2_1) 2.15 Guide d'installation de la carte SSD M.2 (M2_2 et M2_3) 2.16 Changement de la luminosité d’un écran eDP dans Windows®...
- Page 5 à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.
- Page 6 • Capacité max. de la mémoire système : 192 GO • Prend en charge Intel® Extreme Memory Profile (XMP) 3.0 * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) Fente Processeur :...
- Page 7 Z790 Lightning WiFi Graphiques • La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. • Architecture graphique Intel® X (Gen 12) • 1 x eDP 1.4, supportant une résolution maximale de Full HD 60Hz • 1 x HDMI 2.1 compatible TMDS, prend en charge HDCP 2.3 et une résolution maximale de jusqu'à...
- Page 8 • 3 x USB 2.0 (1 à l’arrière, 2 à l’avant) * Tous les ports USB prennent en charge la protection ESD Connectique • 2 x ports antenne du panneau • 1 x port souris/clavier PS/2 • 1 x port HDMI arrière • 2 x port USB 3.2 Gen2 Type-A (10 Go/s) • 1 x port USB 3.2 Gen2x2 Type-C (20 Go/s)
- Page 9 • FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’ o verclocking développés par des tiers.
- Page 10 1.3 Disposition de la carte mère Vue de dessus CPU_FAN2/WP CHA_FAN3 ATX12V1 ATX12V2 CPU_FAN1 CHA_FAN1 USB 3.2 Gen2 T:USB32_3 USB 3.2 Gen2x2 B: USB32_TC1 USB 2.0 T: USB_1 Top: USB 3.2 Gen1 RJ-45 B: USB32_4 USB 3.2 Gen1 T:USB32_5 B: USB32_6 CHA_FAN2/WP PCIE1 RoHS...
- Page 11 Z790 Lightning WiFi Vue de derrière...
- Page 12 No. Description Connecteur d’alimentation ATX 12V (ATX12V1) Connecteur d’alimentation ATX 12V (ATX12V2) Connecteurs pour ventilateur de processeur (CPU_FAN1) 2 x fentes DDR5 DIMM 288-broches (DDR5_A1, DDR5_B1) 2 x fentes DDR5 DIMM 288-broches (DDR5_A2, DDR5_B2) Connecteur pour ventilateur de processeur/pompe à eau (CPU_FAN2/WP) Connecteurs du ventilateur de châssis/pompe à...
- Page 13 Z790 Lightning WiFi 1.4 Panneau E/S No. Description No. Description Port de souris/clavier PS/2 Port USB 3.2 Gen2 Type-A (USB32_4) Port RJ-45 LAN 2,5G* Port USB 3.2 Gen2 Type-A (USB32_3) Entrée ligne (voyant bleu)** 10 Port USB 3.2 Gen2x2 Type-C (USB32_TC1) Haut-parleur frontal (Ligne)** 11 Ports USB 3.2 Gen1 (USB32_12) Microphone (Rose)**...
- Page 14 1.5 Diagramme fonctionnel...
- Page 15 Z790 Lightning WiFi 1.6 Module 802.11ax Wi-Fi 6E et antenne ASRock WiFi 2,4/5/6 GHz Module Wi-Fi 6E 802.11ax + BT Cette carte mère est équipée d'un module exclusif 802.11 a/b/g/n/ac/ax Wi-Fi 6E + BT v5.3 qui prend en charge les normes de connectivité 802.11 a/b/g/n/ac/ax Wi-Fi 6E ainsi que Bluetooth v5.3.
- Page 16 Guide d’installation des antennes Wifi Étape 1 Préparez les antennes WiFi 2,4/5/6 GHz fournies dans l’ e mballage. Étape 2 Raccordez les deux antennes Wifi 2,4/5/6 GHz aux connecteurs d'antenne. Tournez l'antenne dans le sens horaire jusqu'à ce qu'elles soient bien connectéed.
- Page 17 Z790 Lightning WiFi Chapitre 2 Installation Il s'agit d'une carte mère de format ATX. Avant d’installer la carte mère, étudiez la configuration de votre châssis pour vous assurer que la carte mère puisse être insérée. Précautions avant l’installation Prenez note des précautions suivantes avant d'installer les composants de la carte mère ou de modifier les paramètres de la carte mère.
- Page 18 2.1 Installation de l'unité centrale 1. Avant d'insérer l'unité centrale 1700-Pin dans le logement, vérifiez si le capuchon PnP est toujours sur le logement, si la surface de l'unité centrale est sale ou si des broches sont tordues dans le logement.
- Page 19 Z790 Lightning WiFi Veuillez conserver et remettre le couvercle si le processeur est retiré. Le couvercle doit être remis en place si vous souhaitez renvoyer la carte mère pour un service après-vente.
- Page 20 2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale...
- Page 21 Z790 Lightning WiFi 2.3 Installation des modules de mémoire (DIMM) Cette carte mère offre quatre emplacements DIMM DDR5 (Double Data Rate 5) à 288 broches, et prend en charge la technologie de mémoire double canal. 1. Pour une configuration avec mémoire double canal, vous devez installer uniquement des paires de DIMM DDR5 identiques (même marque, même vitesse, même taille et même type de puce).
- Page 23 Z790 Lightning WiFi 2.4 Connexion à l’embase du panneau avant Embase du panneau système Fils du panneau avant Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1...
- Page 24 2.5 Installation de la carte mère RoHS...
- Page 25 Z790 Lightning WiFi 2.6 Installation des disques SATA Lecteur optique Lecteur SATA Câble de données SATA...
- Page 26 Connecteur SATA Connecteur de données SATA...
- Page 27 Z790 Lightning WiFi 2.7 Installation d'une carte graphique CLICK!
- Page 28 Fentes d'extension (Fentes PCIe) La carte mère possède 4 fentes PCI Express. Avant d'installer une carte d'extension, veuillez vous assurer que l'alimentation est éteinte ou que le cordon d'alimentation est débranché. Veuillez lire la documentation de la carte d'extension et effectuer les réglages matériels nécessaires pour la carte avant de commencer l'installation.
- Page 29 Z790 Lightning WiFi 2.8 Connexion des périphériques...
- Page 30 2.9 Connexion des connecteurs d'alimentation...
- Page 31 Z790 Lightning WiFi 2.10 Mise sous tension...
- Page 32 2.11 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ». Cavalier Clear CMOS (CLRMOS1) (voir p.6, No.
- Page 33 Z790 Lightning WiFi 2.12 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
- Page 34 Embase LED d’alimentation et de haut-parleur (SPK_PLED1 7-broches) (voir p.6, No. 20) Veuillez brancher la LED d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ RoHS PLED+ PLED-...
- Page 35 Z790 Lightning WiFi Connecteurs Serial ATA3 Vertical : (SATA3_0) (voir p.6, No. 23) (SATA3_1) (voir p.6, No. 22) Angle droit : (SATA3_2) (voir p.6, No. 16) (supérieur) (SATA3_3) (voir p.6, No. 16) (inférieur) (SATA3_4) (voir p.6, No. 15)(supérieur) (SATA3_5) (voir p.6, No. 15) (inférieur) Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.
- Page 36 Embase USB 2.0 (USB_2_3 9-broches) (voir p.6, No. 24) Cette carte mère comprend un connecteur. Cette embase USB 2.0 peut prendre en charge deux ports. USB_2_3 USB_PWR DUMMY RoHS USB_PWR...
- Page 37 Z790 Lightning WiFi Embases USB 3.2 Gen1 Angle droit : (USB32_7_8 19-broches) (voir p.6, No. 14) Vertical : (USB32_9_10 19-broches) (voir p.6, No. 11) Cette carte mère comprend deux connecteurs. Chaque embase USB 3.2 Gen1 peut prendre en charge deux ports. USB32_9_10 Vbus Vbus Vbus...
- Page 38 Embase USB 3.2 Gen1 Type C sur panneau avant (USB32_TC2 20-broches) (voir p.6, No. 13) Cette carte mère comprend une embase USB 3.2 Gen1 Type C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen1 pour des ports USB 3.2 Gen1 supplémentaires.
- Page 39 Z790 Lightning WiFi Embase audio du panneau frontal (HD_AUDIO1 9-broches) (voir p.6, No. 30) Cette embase sert au branchement des appareils audio au panneau audio frontal. HD_AUDIO1 PRESENCE# MIC_RET OUT_RET OUT2_L RoHS J_SENSE OUT2_R MIC2_R MIC2_L L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
- Page 40 Connecteur du ventilateur du châssis (CPU_FAN5 4-broches) (voir p.6, No. 26) Veuillez brancher les câbles du ventilateur sur le connecteur du ventilateur, puis reliez le fil noir à la broche de mise à terre. CHA_FAN5 GN D +12V CHA_FAN_SPEED FAN_SPEED_CONTRO L RoHS...
- Page 41 Z790 Lightning WiFi Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP 4-broches) (voir p.6, No. 8) (CHA_FAN2/WP 4-broches) (voir p.6, No. 32) (CHA_FAN3/WP 4-broches) (voir p.6, No. 7) (CHA_FAN4/WP 4-broches) (voir p.6, No. 25) Cette carte mère est dotée de quatre connecteurs pour ventilateur de châssis à refroidissement par eau à...
- Page 42 Connecteur du ventilateur du processeur (CPU_FAN1 4-broches) (voir p.6, No. 3) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.
- Page 43 Z790 Lightning WiFi Connecteur d’alimentation ATX (ATXPWR1 24-broches) (voir p.6, No. 9) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
- Page 44 Connecteur d’alimentation ATX 12V (ATX12V1 8-broches) (voir p.6, No. 1) (ATX12V2 8-broches) (voir p.6, No. 2) Cette carte mère est dotée de deux connecteurs d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
- Page 45 Z790 Lightning WiFi Embase SPI TPM (SPI_TPM_J1 13-broches) (voir p.6, No. 21) Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité...
- Page 46 Connecteur Thunderbolt AIC (TB1 5-broches) (voir p.6, No. 31) Veuillez connecter une carte d’ e xtension (AIC) Thunderbolt™ au connecteur AIC Thunderbolt via le câble GPIO. *Veuillez installer la carte Thunderbolt™ AIC sur PCIE4 (emplacement par défaut). RoHS...
- Page 47 Z790 Lightning WiFi Embase câble thermistance (T_SENSOR1 4-broches) (voir p.6, No. 27) L’ e mbase du câble thermistance est utilisée pour connecter un câble de thermistance afin de surveiller la température des composants critiques. Branchez le câble de thermistance sur cette embase, puis attachez l'extrémité du capteur au composant afin de détecter sa température.
- Page 48 Embase LED RGB (RGB_LED1 4-broches) (voir p.6, No. 29) Cette embase RGB sert à connecter le câble d'extension LED RGB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention : N'installez jamais le câble LED RGB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.
- Page 49 Z790 Lightning WiFi Embases LED adressables (ADDR_LED1 3-broches) (voir p.6, No. 28) (ADDR_LED2 3-broches) (voir p.6, No. 10) (ADDR_LED3 3-broches) (voir p.6, No. 12) Ces embases servent à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED. Attention : N’installez jamais le câble LED adressable dans le mauvais sens.
- Page 50 1. N'installez jamais le câble LED RGB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé. 2. Avant d'installer ou de retirer votre câble LED RGB, veuillez éteindre votre système et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.
- Page 51 Z790 Lightning WiFi connecteur de signal eDP (EDP1 40-broches) (voir p.7, No. 33) Ce connecteur situé sur la face inférieure de la carte mère est destiné à un moniteur LCD qui prend en charge un DisplayPort intégré (eDP) interne. *Veuillez vous reporter à la page 55 savoir comment ajuster la luminosité. Broche SIGNAL LCD_BLT_VCC...
- Page 52 2.13 Post Status Checker Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument l’ o rdinateur. Il émet une lumière rouge pour indiquer si l’unité centrale, la mémoire, la carte VGA ou le stockage ne fonctionnent pas correctement. La lumière s'éteint si les quatre éléments mentionnés ci-dessus fonctionnent normalement.
- Page 53 Z790 Lightning WiFi 2.14 Guide d'installation de la carte SSD M.2 (M2_1) Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le Hyper M.2 Socket (M2_1, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de type 2260/2280.
- Page 54 Étape 3 Maintenez enfoncé le bouton du dissipateur thermique M.2 (A). Soulevez ensuite le dissipateur thermique de la carte mère (B). *Veuillez retirer les films de protection sur la face inférieure du dissipateur thermique M.2 avant d'installer une carte SSD M.2. Étape 4 Retirez le film de protection jaune sur l'écrou A.
- Page 55 Z790 Lightning WiFi Étape 6 Serrez les vis avec un tournevis pour fixer la carte SSD M.2 en place. Veuillez ne pas trop serrer la vis car cela pourrait endommager la carte SSD M.2. NUT2 NUT1 Sautez l'étape 6 si votre carte SSD M.2 est de type 2280.
- Page 56 Étape 9 Terminé. Pour les dernières mises à jour de la liste de prise en charge des cartes SSD M.2, veuillez visiter notre site Web : http://www.asrock.com...
- Page 57 Z790 Lightning WiFi 2.15 Guide d'installation de la carte SSD M.2 (M2_2 et M2_3) Le M.2 est un petit connecteur de bord de carte polyvalent pour remplacer mPCIe et mSATA. Le Hyper M.2 Socket (M2_2 et M2_3, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de type 2260/2280.
- Page 58 Sautez l'étape 6 si votre carte SSD M.2 est de type 2260. Pour les dernières mises à jour de la liste de prise en charge des cartes SSD M.2, veuillez visiter notre site Web : http://www.asrock.com...
- Page 59 Z790 Lightning WiFi 2.16 Changement de la luminosité d’un écran eDP dans Windows® Cette section explique comment changer la luminosité de l'écran dans Windows® lorsque vous utilisez un panneau eDP. L'exemple suivant est un exemple de configuration dans Windows® 11. Les procédures de configuration peuvent varier selon les systèmes d'exploitation.
- Page 60 Étape 3 Il se peut qu'il y ait une autre case à cocher : Aider à améliorer la batterie en optimisant le contenu affiché et la luminosité. Cochez la case pour activer le contrôle de la luminosité adaptative du contenu si nécessaire.
