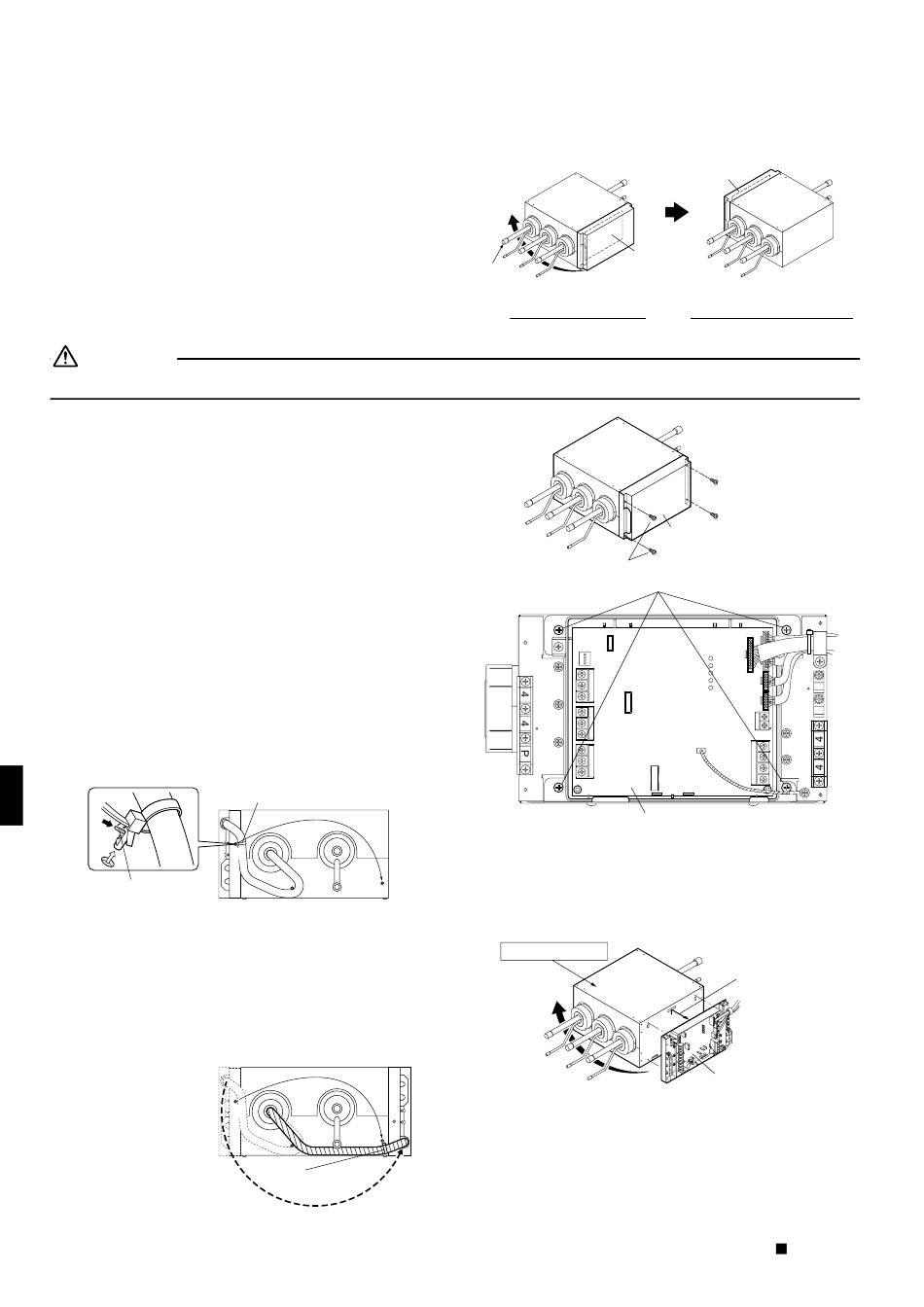

Installation de l'unité
1.
Remplacement du carte à circuits imprimés
• Cette unité a deux types d'installation différents:
(1) suspendu au plafond et (2) monté sur paroi.
• Choisissez le modèle d'installation approprié au lieu
d'installation.
• Le lieu d'installation de la carte à circuits imprimés peut
changer.
• Procédure de changement du lieu d'installation de
la carte à circuits imprimés.
Si les conditions d'installation requièrent le changement
du lieu d'installation de la carte à circuits imprimés,
procédez comme suit:
Attention
• Avant d'effectuer tout câblage sur le site, changez le carte à circuits imprimés.
1) Dévissez puis enlevez le boîtier de l'équipement électrique.
2) Retirez les 4 vis indiquées sur la figure ci-dessous et
démontez la carte à circuits imprimés.
3) Enlevez les encercleurs (A) qui tiennent les câbles.
Bande de fixation
Appuyez sur
l'excroissance et tirez.
4) Démontez la carte à circuits imprimés et remontez-la
comme indiqué sur la figure.
5) Replacez l'encercleur en position (B).
7
(A)
(B)
(A)
(B)
Bande de fixation
Retournez
l'unité
Carte à circuits
Tuyau
imprimés
tranversal de
l'unité intérieure
Comme au départ de l'usine
Vis (M4×12L)
Retirez 4 vis. (M4×8L)
Dessus de l'unité
Retournez l'unité
Carte à circuits
imprimés
Après changement de lieu
Couvercle des
composants électriques
Carte à circuits imprimés
Tirez les languettes.
Carte à circuits
imprimés
Français
