A. Port d'imprimante infrarouge
B. Bouton marche/arrêt
C. Écran rétroéclairé à 6 lignes
• Appuyer sur n'importe quel bouton pour allumer le rétroéclairage (celui-ci s'éteindra après 10 secondes d'inactivité)
D. Gaine de protection en caoutchouc avec aimants
E. Barre d'état
F. Bouton de mémorisation des données : appuyer brièvement pour mémoriser les données actuelles
G. Bouton de basculement de la pompe : appuyer longuement pour activer et désactiver la pompe
H. Bouton HAUT
• Appuyer brièvement pour naviguer vers le « HAUT ».
I. Bouton Enregistrer le journal : appuyer longuement pour l'enregistrement des données
J. Bouton du rapport d'impression : appuyer brièvement pour imprimer un rapport sur le port IR
K. Bouton BAS
• Appuyer brièvement pour naviguer vers le « BAS ».
L. Bouton ENTRÉE : appuyer longuement pour l'enregistrement des données
• appuyer brièvement pour sélectionner l'option actuelle affichée.
• appuyer longuement pour activer certains éléments du menu.
M. Sélecteur rotatif
N. Filtre à particules (à l'intérieur du séparateur d'eau)
O. Séparateur d'eau
P. Voyant DEL d'indication de séparateur d'eau plein
Q. Numéro de série : (sous la gaine de protection)
R. Capteurs installés :: (étiquette sous la gaine de protection) indique les capteurs installés dans l'unité)
S. Compartiment de la pile : (sous la gaine de protection)
T. Indentation de la poignée : indentation permettant aux doigts de saisir l'analyseur
U. Bouchon de vidange du séparateur d'eau (bouchon rouge; faire attention à NE PAS endommager le bouchon lors du retrait de la
gaine de protection)
V. Fiche de l'adaptateur USB de charge de la pile
W. Fiches des sondes de température
• Température de la sonde de gaz de combustion : T1
• Température d'entrée :: T2
X. Fiche de l'entrée des gaz de combustion
Y. Ports des sondes de pression (seulement C163 et C164)
• Port 1 de sonde de pression
• Port 2 de sonde de pression
4

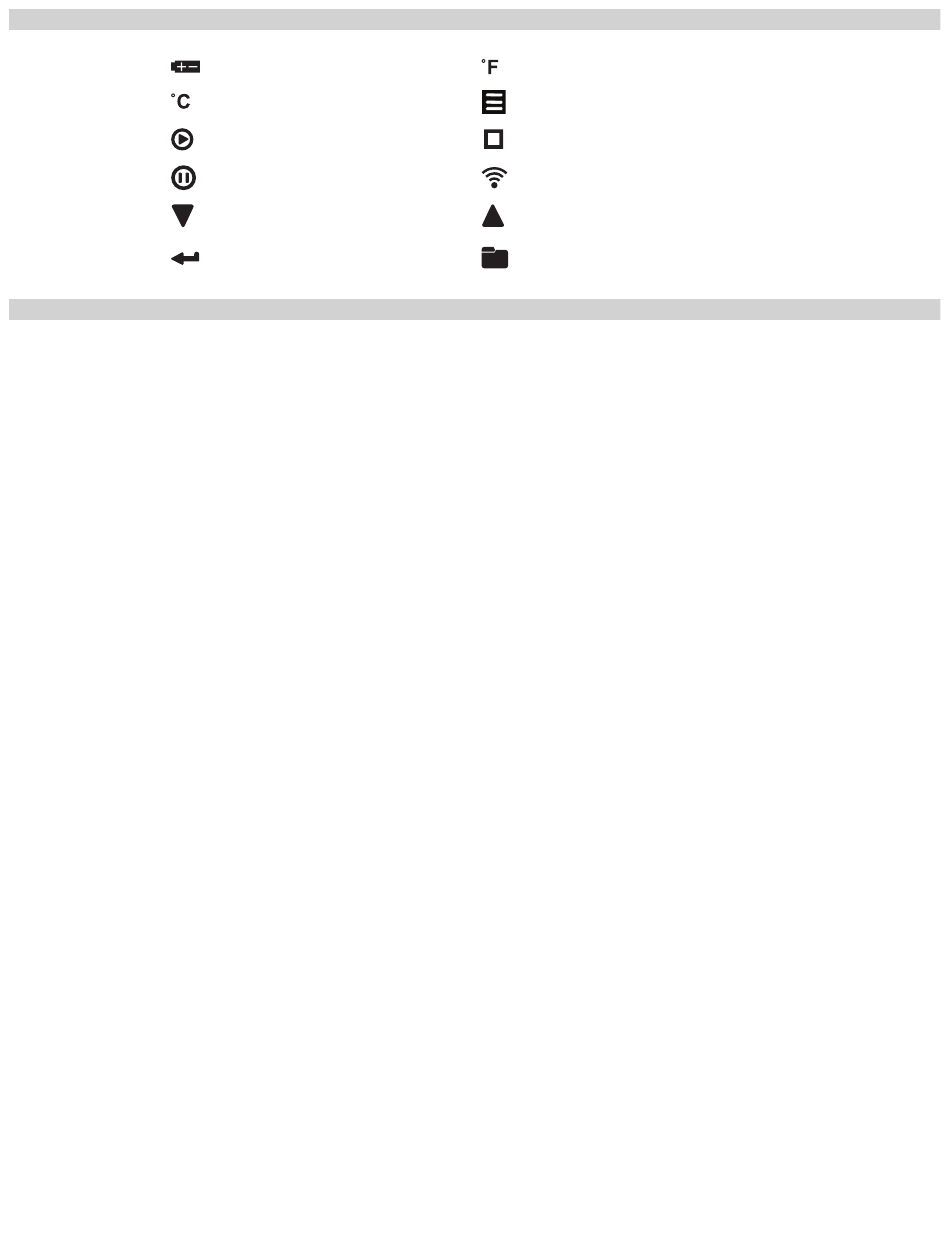

SYMBOLES
Pile faible
Degrés Celsius
Amorce de la pompe
Pause
Naviguer vers le bas
Saisir la clé
APERÇU DE L'ANALYSEUR
Degrés Fahrenheit
État de la pompe
Arrêt de la pompe
Impression
Naviguer vers le haut
Enregistrer journal
