9. Annexe : Exemples supplémentaires de fonctionnement
Exemples des fonctions Fonc A/B/C et Générateur de formes d'ondes
Ces exemples font suite aux Exemples 1 et 2 présentés dans la Section 6.2 plus haut dans le
présent manuel.

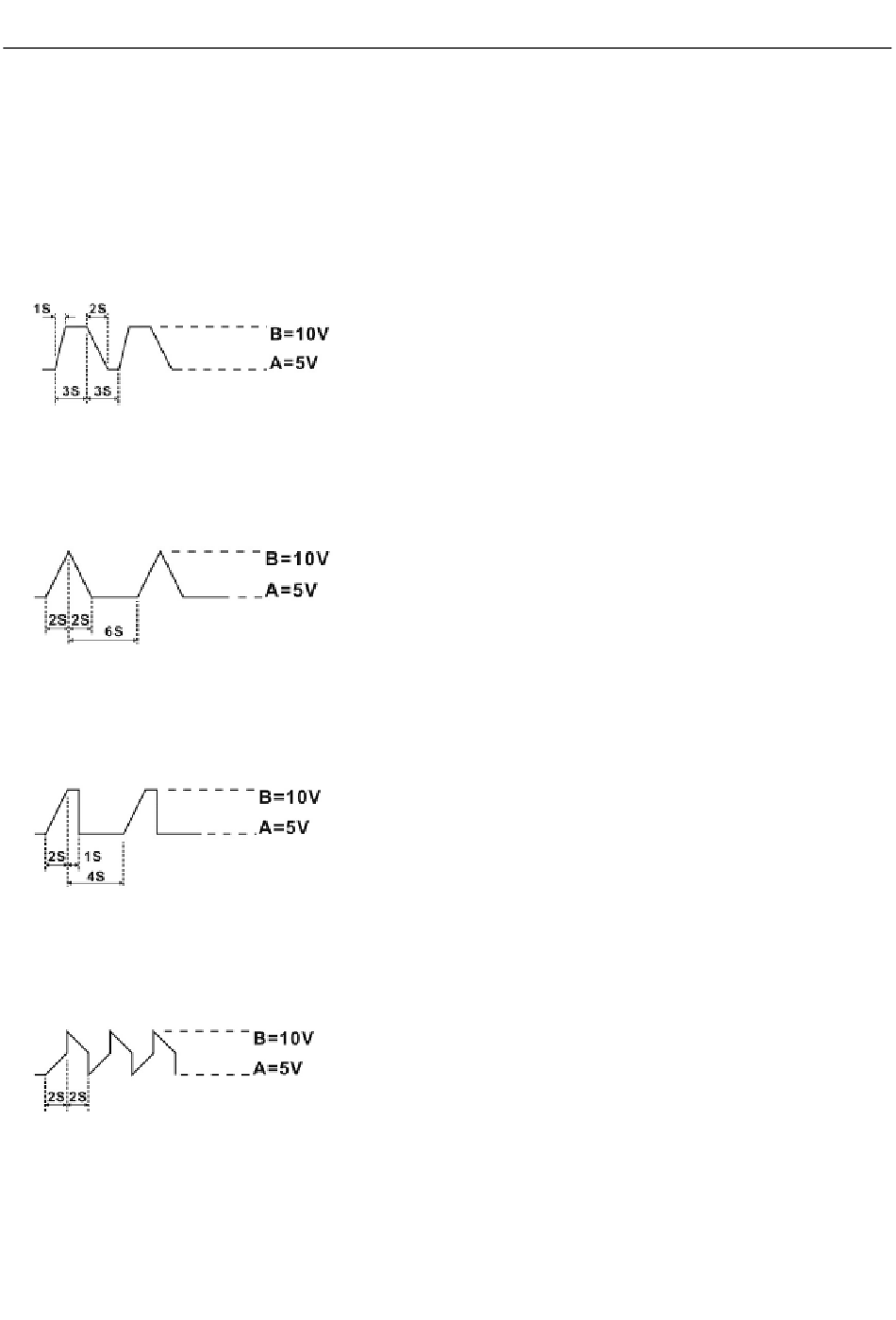

Exemple 3 : Forme d'ondes irrégulière
Réglage A = 5 V, B = 10 V
Réglage Δt a‐b = 1 secondes, Réglage Δt b‐a = 2 secondes
Réglage Fonc. A = 3 secondes, Réglage Fonc. B = 3 secondes
Exemple 4 : Forme d'ondes irrégulière
Réglage A = 5 V, B = 10 V
Réglage Δt a‐b = 2 secondes, Réglage Δt b‐a = 2 secondes
Réglage Fonc. A = 2 secondes, Réglage Fonc. B = 6 secondes
Exemple 5 : Forme d'ondes irrégulière
Réglage A = 5 V, B = 10 V
Réglage Δt a‐b = 2 secondes, Réglage Δt b‐a = 0 secondes
Réglage Fonc. A = 4 secondes, Réglage Fonc. B = 3 secondes
Exemple 6 : Forme d'ondes irrégulière
Réglage A = 5 V, B = 10 V
Réglage Δt a‐b = 4 secondes, Réglage Δt b‐a = 4 secondes
Réglage Fonc. A = 2 secondes, Réglage Fonc. B = 2 secondes
