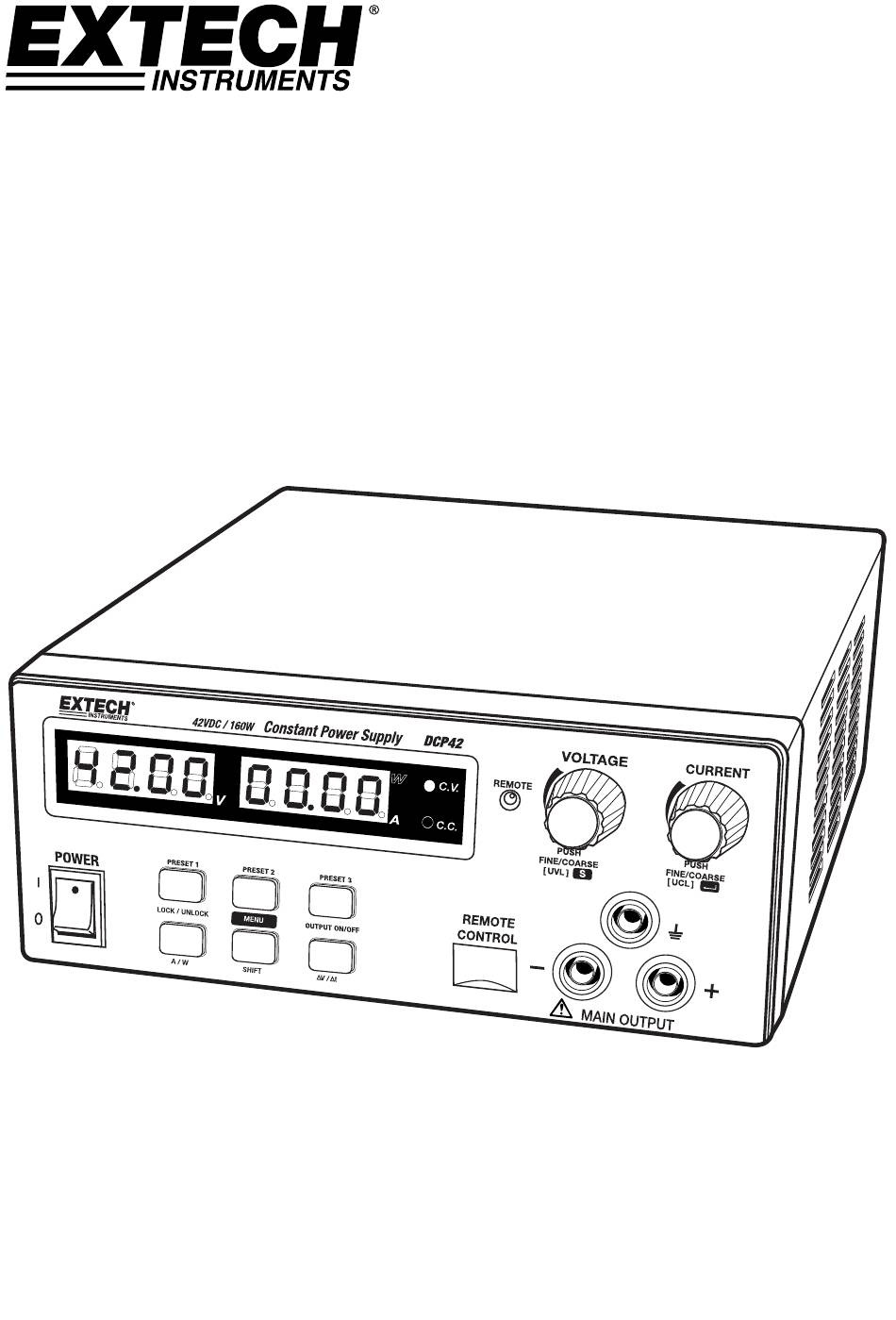

- Page 1 MANUEL D’UTILISATION Modèle DCP42 à courant constant de 160 W pour usage au laboratoire, Bloc d’alimentation à commutation ...
-
Page 2: Table Des Matières
4.1 Mode Normal 7 4.2 Mode Préréglage 4.3 Mode Réglage 4.3.1 Définition de la valeur ΔV/Δt 4.3.2 Activation du mode Commande à distance 4.3.3 Désactivation du mode Commande à distance 4.3.4 Restauration des paramètres par défaut FONCTIONNEMENT 5.1 Alimentation du bloc 5.2 Informations relatives à la mise sous tension du bloc d'alimentation et au test automatique 5.3 Utilisation des boutons de commande 5.4 Branchement du bloc d'alimentation et exécution d'un test 5.5 Fonction de verrouillage du clavier 5.6 Sortie manuelle activée/désactivée 5.7 Sélection du mode Ampèremètre/Wattmètre FONCTIONS SUPPLEMENTAIRES 6.1 Fonction ΔV/Δt 6.1.2 Réglage du niveau de tension du générateur DC DCP42‐fr‐FR_V1.5 12/14 ... - Page 3 6.3 Limites supérieures de la tension et du courant 6.4 Détection à distance 6.4.1 Connexion 6.4.2 Déconnexion 6.5 Fonctionnement de la commande à distance 6.5.1 COMMANDE À DISTANCE : MÉTHODE 1 : Utilisation de deux sources de tension DC externes 6.5.2 COMMANDE À DISTANCE : MÉTHODE 2 : Utilisation de deux résistances variables de 0 à 5 K Ohms 6.5.3 Sortie de la commande à distance activée/désactivée LOGICIEL PC PROGRAMMES DES ETAPES DE SORTIE AUTOMATIQUE 8.1 Fenêtre du programme minuté externe 8.2 Fonction d'activation/désactivation de sortie 8.3 Utilisation de la sortie minutée automatique ANNEXE : EXEMPLES SUPPLEMENTAIRES DE FONCTIONNEMENT DONNEES TECHNIQUES DEPANNAGE DCP42‐fr‐FR_V1.5 12/14 ...
-
Page 4: Presentation Et Fonctions
1. Présentation et fonctions Merci d'avoir choisi le bloc d'alimentation à commutation, modèle DCP42 d'Extech. Ce bloc d’alimentation d’une conception nouvelle pour usage en laboratoire est différent des blocs d’alimentation traditionnels en raison de la possibilité qu’il offre de calculer et de modifier les limites de la tension et du courant en fonction de la puissance maximale disponible. En conséquence, les limites maximales de la tension et du courant peuvent être modifiées en fonction de la puissance nominale. Un bloc d’alimentation traditionnel comporte uniquement une tension maximale et un courant maximal définis de sorte que toute la tension (V) et A de fonctionnement doit s’inscrire dans ces limites. Le DCP42 offre des avantages d’économie de coûts et d’espace, car un seul bloc d’alimentation à courant constant peut faire le travail de plusieurs blocs d’alimentation traditionnels. Extrêmement efficace, le DCP42 comporte des circuits d'alimentation à découpage (SMPS) améliorés intégrés, bénéficie d'une jonction automatique pour CC et CV, dispose de trois (3) préréglages de tension/courant et peut être commandé à distance. Le DCP42 est idéal pour apporter des solutions dans diverses conditions et applications de charge. Fonctions disponibles : Le réglage à double effet (Grossier/Fin) permet un paramétrage régulier, précis et rapide de la tension/du courant La définition, la modification et la vérification du niveau de limitation de courant peuvent être effectuées de façon pratique sans pics de tension au niveau du pôle de sortie La fonction de commande à distance permet l'activation/désactivation (ON/OFF) de la sortie et des réglages de tension/courant sans obligation de toucher le panneau avant du bloc d’alimentation Le port USB offre une connectivité PC pour programmer et exécuter des cycles de la rampe/du trempage avec 20 ensembles programmables de tension/courant et des durées de tests variées (pouvant atteindre 999 cycles) La rampe DC et le générateur de formes d’ondes peuvent être configurés au niveau du panneau ou à l’aide du logiciel fourni qui permet la prévisualisation de la forme d’ondes finale. Le DCP42 peut être utilisé pour les applications et industries suivantes : laboratoire, ... -
Page 5: Securite
ATTENTION : Le non‐respect de cet avertissement peut endommager le matériel et entraîner un dysfonctionnement du bloc d'alimentation. AVERTISSEMENT N'utilisez pas ce bloc d'alimentation à proximité d’une source d'eau. N'utilisez pas ce bloc d'alimentation et ne le touchez pas lorsque vous avez les mains humides. N'ouvrez pas le boîtier du bloc d'alimentation lorsque celui‐ci est branché au secteur. Faites réparer l’appareil exclusivement par du personnel d’entretien qualifié. Avant de procéder au remplacement du fusible C.A., déterminez au préalable la cause du problème, puis trouvez une solution au problème. Remplacez le fusible A.C. par un fusible d'origine du même type et de la même valeur nominale. La tension de sortie maximale du DCP42 dépasse 60 V DC ; évitez de toucher les pièces métalliques de contact au niveau des bornes de sortie. ATTENTION Utilisez une source de courant alternatif à 3 broches avec mise à la terre. Cet appareil est exclusivement conçu pour être utilisé à l’intérieur. N'utilisez pas cet appareil et ne le placez pas dans un endroit humide et poussiéreux. N'utilisez pas cet appareil exposé aux rayons du soleil ou à proximité de toute autre source de chaleur. Avant tout branchement à votre secteur, vérifiez la plaque signalétique qui se trouve au dos de l'appareil. N'obstruez pas les ouvertures d'aération de l'appareil. Cet appareil doit être utilisé dans les limites des données nominales spécifiées ; toute charge continue excessive régulière risque d’endommager le bloc d’alimentation. ... -
Page 6: Description Du Bloc D'alimentation
3. Description du bloc d’alimentation (1) Module de mesure et d'affichage à LED avec indicateur de courant constant (CC, Constant current)/tension constante (CV, Constant voltage)/W (2) Indicateur de commande à distance (Mode Commande à distance/USB) (3) Bouton de commande de la tension de sortie (4) Bouton de commande du courant de sortie (5) Commutateur MARCHE/ARRÊT (6) Clavier à 6 touches (avec éclairage) : ‐ Touches prédéfinies 1, 2 et 3 ‐ Touche Menu (Touche Shift) ‐ Touche de verrouillage/déverrouillage (Touche Ampèremètre/Wattmètre) ‐ Sortie activée/désactivée (Touche ΔV/Δt) (7) Prise de sécurité sortie (Alimentation nominale : 10 A) (8) Port USB (Pour accéder à l’ordinateur afin d’exécuter un fonctionnement cyclique avec tension, courant, durée et cycle programmables) (9) Borne de détection à distance (Avertissement ! La mise en court‐circuit de la borne de détection à distance ou le branchement de la borne de détection en polarité inversée risque d’endommager le bloc d’alimentation) (10) Borne de commande à distance (11) Prise d’entrée secteur (avec porte‐fusible) DCP42‐fr‐FR_V1.5 12/14 ... -
Page 7: Modes De Commande
Pour vérifier le niveau de courant prédéfini, tournez légèrement le bouton Courant dans un sens ou dans l'autre. L'écran retourne à sa luminosité normale au bout de quelques secondes pour confirmer le réglage. 4.2 Mode Préréglage Trois sorties prédéfinies sont disponibles : P1/P2/P3. Appuyez sur la touche Préréglage (1, 2 ou 3) pour accéder au mode de préréglage (la touche lumineuse s’allume). Les valeurs sont prédéfinies par défaut en usine tel qu'indiqué dans le tableau ci‐dessous et elles sont stockées en mémoire après la mise hors tension de l’appareil. L’utilisateur peut modifier ces paramètres de sortie à l’aide des boutons de tension et de courant. N° de Rappel Courant de sortie Tension de sortie P1 5 V Maximal P2 13,8 V Maximal P3 40 V Maximal DCP42‐fr‐FR_V1.5 12/14 ... -
Page 8: Mode Réglage
c. Réglez les boutons de commande de la tension et du courant tel que vous le souhaitez pour définir la valeur ΔV/Δt. De plus amples informations sont présentées dans la section consacrée au mode ΔV/Δt ultérieurement dans le présent manuel. d. À la fin, appuyez sur le bouton de commande de la tension pour confirmer votre choix, puis retournez au menu Réglage. e. Appuyez sur la touche Menu pour quitter le menu Réglage f. Pour démarrer la fonction ΔV/Δt, appuyez sur la touche SHIFT, puis appuyez sur la touche ΔV/Δt pour l’exécuter g. Pour interrompre la fonction ΔV/Δt, appuyez sur la touche SHIFT, puis appuyez à nouveau sur la touche ΔV/Δt. 4.3.2 Activation du mode Commande à distance a. Appuyez sur la touche MENU et maintenez‐la enfoncée pendant 3 secondes. b. Tournez le bouton de commande de la tension jusqu’à ce que le module de mesure et d’affichage affiche « rC Set » tel qu’illustré ci‐dessous, puis appuyez sur le bouton de commande de la tension pour confirmer l’accès au mode Commande à distance. c. Tournez le bouton de commande du courant pour sélectionner Commande à distance activée (YES) ou désactivée (NO). d. Appuyez sur le bouton de commande de la tension pour confirmer votre choix, puis retournez au menu Réglage. e. Appuyez sur la touche Menu pour quitter le menu Réglage. f. Veuillez consulter la section consacrée au mode Commande à distance pour trouver toutes les informations relatives au mode Commande à distance ultérieurement dans le présent manuel. Remarque : Après activation du mode Commande à distance, toutes les touches de fonctions qui se trouvent sur le panneau avant sont verrouillées (la touche lumineuse Verrouillage/Déverrouillage s’allume). DCP42‐fr‐FR_V1.5 12/14 ... -
Page 9: Désactivation Du Mode Commande À Distance
4.3.3 Désactivation du mode Commande à distance a. Appuyez sur la touche Verrouillage/Déverrouillage pour déverrouiller toutes les touches de fonctions b. Répétez les étapes a à c dans le ' L'activation du Mode de commande à distance' section ci‐ dessus et télécommande sur NO, puis appuyez sur la tension bouton de commande. 4.3.4 Restauration des paramètres par défaut a. Appuyez sur la touche MENU et maintenez‐la enfoncée pendant 3 secondes. b. Tournez le bouton de commande de la tension jusqu’à ce que le module de mesure et d’affichage affiche « FACS SEt » tel qu’illustré ci‐dessous, puis appuyez sur le bouton de commande de la tension pour confirmer l’accès au mode . Restauration des paramètres par défaut c. Tournez le bouton de commande du courant pour sélectionner Oui ou Non. d. Appuyez sur le bouton de commande de la tension pour confirmer votre choix, puis retournez au menu Réglage. e. Appuyez sur la touche Menu pour quitter le menu Réglage. f. Le bloc d’alimentation redémarre et retourne à ses paramètres par défaut. DCP42‐fr‐FR_V1.5 12/14 ... -
Page 10: Fonctionnement
CV vert doivent rester allumés en vert. L’exécution des tests peut à présent commencer. À la fin des tests, mettez hors tension le matériel testé en premier, puis mettez hors tension le bloc d'alimentation. 5.5 Fonction de verrouillage du clavier Appuyez sur la touche VERROUILLAGE/DÉVERROUILLAGE pour verrouiller ou déverrouiller les touches de fonctions et les boutons de commandes qui se trouvent sur le panneau avant. La touche lumineuse VERROUILLAGE/DÉVERROUILLAGE s’allume lorsque les boutons poussoirs sont verrouillés. 5.6 Sortie manuelle activée/désactivée Appuyez sur la touche « OUTPUT ON/OFF » (Sortie activée/désactivée) pour activer ou désactiver manuellement la sortie. La touche lumineuse OUTPUT ON/OFF s’allume lorsque la sortie est activée. DCP42‐fr‐FR_V1.5 12/14 ... -
Page 11: Sélection Du Mode Ampèremètre/Wattmètre
Préréglage 1 = A Préréglage 2 = B Préréglage 3 = C ΔV a‐b (du niveau de tension A au niveau de tension B). Δt a‐b (le temps en secondes du niveau de tension A au niveau B, ce temps de transit est ajustable de 0 à 20 secondes) 6.1.2 Réglage du niveau de tension du générateur DC 3 niveaux prédéfinis (A, B et C) de tension du générateur sont disponibles. Appuyez sur la touche Préréglage 1, 2 et 3, puis ajustez la tension à la valeur souhaitée. 6.1.2 Définition de la valeur Δt 6 réglages de la valeur Δt sont disponibles ; la rotation du bouton de commande de la tension permet de faire défiler la séquence suivante : AB →BA →AC →CA →BC →CB En vous servant du paramètre AB comme exemple, tournez le bouton de commande de la tension jusqu’à l’affichage de l’indicateur A‐b sur l’écran du voltmètre, puis tournez le bouton de commande du courant pour définir le temps de transit Δt souhaité (5 secondes par exemple). 6.1.3 Génération de cycles de montée ou de diminution de la sortie DC Exemple du générateur de montée en tension : Réglage A = 5 V ; B = 10 V ; Δt a‐b = 5 secondes Connectez une charge appropriée à la sortie, puis activer la sortie en appuyant sur la touche « OUTPUT ON/OFF » ; remarquez le voyant LED de sortie. Appuyez sur « Préréglage 1 », puis notez la tension de sortie de 5 V. Appuyez sur « Préréglage 2 », puis notez que la tension de sortie monte à 10 V en 5 secondes indiquant une montée en tension (la sortie reste à 10 V). Une pression exercée sur « Préréglage 1 » génère à présent une diminution de la tension de 10 V à 5 V en 5 secondes et elle reste au niveau de 5 V. Remarque : Le niveau final de la tension de sortie correspond au dernier niveau de tension généré. DCP42‐fr‐FR_V1.5 12/14 ... -
Page 12: Générateur De Formes D'ondes De La Fonction A/B/C
BA, BC et CB, AC et CA) peuvent être utilisées pour générer des formes d’ondes. Forme d’ondes d’impulsion avec 3 s à 10 V et 1 s à 5V. Exemple 1 : Réglage A (Préréglage 1) = 5 V, set B (Préréglage 2) = 10 V Réglage Fonc A = 1 seconde en tournant le bouton de commande du courant Fonc B = 3 secondes à l’aide de la même procédure que ci‐dessus Réglage Δt a‐b = 0, Réglage Δt b‐a = 0 6.2.2 Génération de la forme d’ondes Pour générer la forme d’ondes, appuyez sur la touche SHIFT, puis appuyez sur la touche ΔV/Δt La forme d’ondes se reproduit de manière cyclique jusqu’à une pression exercée sur la touche SHIFT, puis sur la touche ΔV/Δt. Exemple 2 : Forme d’ondes triangulaire Réglage A = 5 V, B = 10 V Réglage Δt a‐b = 3 secondes, Réglage Δt b‐a = 3 secondes Réglage Fonc. A = 3 secondes, Réglage Fonc. B = 3 secondes Remarque : Le générateur de formes d’ondes peut être utilisé via le logiciel de programmation à distance (avec prévisualisation des formes d’ondes et des fonctions de présentation de sortie DCP42‐fr‐FR_V1.5 12/14 ... -
Page 13: Limites Supérieures De La Tension Et Du Courant
Pour régler l’UVL : Appuyez sur la touche SHIFT, puis appuyez sur le bouton de commande de la tension. Le voltmètre indique le réglage de la limitation de courant et l’ampèremètre affiche « Suul ». Positionnez le bouton de commande de la tension sur la valeur limite souhaitée. Appuyez sur la touche SHIFT pour confirmer votre choix et pour revenir en mode de fonctionnement normal. Pour régler l’UCL, appuyez sur la touche SHIFT, puis appuyez sur le bouton de commande du courant. L’ampèremètre indique le réglage de la limitation de courant et le voltmètre affiche « SUCL ». Positionnez le bouton de commande du courant sur la valeur limite souhaitée. Appuyez sur la touche SHIFT pour confirmer votre choix et pour revenir en mode de fonctionnement normal. Remarque : Les réglages de l’UVL et de l’UCL passent par défaut à la valeur de sortie maximale. 6.4 Détection à distance Remarque : Respectez les avertissements affichés par le bloc d’alimentation ; toute séquence de déconnexion incorrecte risque d’endommager le bloc d’alimentation Avertissements : Ne court‐circuitez jamais la borne de détection à distance et déconnectez toujours la borne de détection à distance en premier. 6.4.1 Connexion 1. Pour commencer, établissez les branchements entre le bloc d’alimentation et le matériel. 2. Assurez‐vous que tous les branchements sont corrects et bien serrés. 3. Établissez les branchements entre la détection à distance et le matériel. Attention ! : Ne court‐circuitez jamais la borne de détection à distance et ne branchez jamais la borne de détection à distance en polarité inversée. Le schéma ci‐après illustre les branchements entre la détection à distance, la sortie de courant et le matériel. Calibre MINIMUM recommandé pour le fil de la détection à distance : 22 AWG. DCP42‐fr‐FR_V1.5 12/14 ... -
Page 14: Déconnexion
2 Réglage de la tension 0 à 5 V 3 Réglage du courant 0 à 5 V 4 Masse 5 Sortie désactivée Court‐circuit à la masse 6 N.D. 7 N.D. 8 N.D. Vérifiez la gamme de tension de sortie du bloc d'alimentation en diversifiant la source de tension externe. Court‐circuitez la sortie principale à l'aide d'un fil de calibre 14 AWG pour vérifier le paramètre CC sur l'écran tout en diversifiant la source de tension externe. 6.5.2 COMMANDE À DISTANCE : MÉTHODE 2 : Utilisation de deux résistances variables de 0 à 5 K Ohms DCP42‐fr‐FR_V1.5 12/14 ... -
Page 15: Sortie De La Commande À Distance Activée/Désactivée
N.D. 8 N.D. Vérifiez la gamme de tension de sortie du bloc d'alimentation en réglant la résistance variable de 5 k ohms. Court‐circuitez la sortie principale à l'aide d'un fil de calibre 14 AWG pour vérifier le paramètre CC sur l'écran tout en ajustant la résistance variable. 6.5.3 Sortie de la commande à distance activée/désactivée La commande à distance de l'activation/désactivation de la sortie peut être activée en accédant à un des modes Normal, Préréglage, Réglage et Commande à distance. Passez en revue les conditions ci‐après : Par défaut, la Broche 5 est ouverte et la sortie est activée. Un court‐circuit de la Broche 5 à la Broche 4 (masse) enclenche l'activation de la sortie. Lorsque la sortie est désactivée, les voyants LED C.V. et C.C. clignotent. Le paramètre actuel de la tension de sortie et du courant s'affiche sur le module de mesure et d'affichage. L'utilisateur peut régler la sortie à l'aide des boutons de commande de la tension et du courant sur une valeur souhaitée lorsque la sortie est désactivée. Remarque : Utilisez exclusivement la fiche de commande à distance à 8 broches fournie, puis branchez à l'aide de fils de calibre 22 AWG. Référez‐vous au schéma ci‐dessous. Remarque : Les numéros des broches sont indiqués sur la zone noire de la prise DCP42‐fr‐FR_V1.5 12/14 ... -
Page 16: Logiciel Pc
7. Logiciel PC L’appareil est capable de se connecter à un PC et de communiquer avec celui‐ci. Pour installer et utiliser le logiciel, veuillez vous référer aux instructions données sur le CD‐ROM fourni et/ou aux instructions données dans l’utilitaire d’AIDE que comporte le logiciel. Pour obtenir la dernière version du logiciel PC et sa compatibilité système d’exploitation, veuillez consulter la page de téléchargement du site Web www.extech.com. 8. Programmes des étapes de sortie automatique Pour utiliser l’utilitaire Étapes de sortie automatique, l’utilisateur doit d’abord se familiariser avec l’interface PC et le logiciel fourni. Pour installer et utiliser le logiciel, veuillez vous référer aux instructions données sur le CD‐ROM fourni et/ou aux instructions données dans l’utilitaire d’AIDE que comporte le logiciel. Après familiarisation avec le logiciel, référez‐vous aux instructions ci‐après : L’appareil peut être programmé de l’extérieur via un PC pour exécuter 20 étapes, dont chacune présente une valeur prédéfinie de limitation de tension/courant et une durée prédéfinie allant de 1 seconde à 99 minutes. Le programme minuté peut être défini pour exécuter un cycle ou jusqu’à un nombre infini de cycles. 8.1 Fenêtre du programme minuté externe Effacer le contenu du tableau : Supprimez toutes les données contenues dans le tableau d’affichage et préparez la saisie de nouvelles données. DCP42‐fr‐FR_V1.5 12/14 ... -
Page 17: Fonction D'activation/Désactivation De Sortie
Exécuter (Arrêter) : Pour exécuter et arrêter le programme minuté. Cycle d’exécution : Saisissez le nombre de cycles d’exécution souhaité ici. Gamme numérique des cycles : 0 à 999. Remarque : les cycles maxima peuvent être définis sur « infini » lorsque le cycle « 0 » est saisi. Le programme minuté externe permet à l’utilisateur de définir la sortie sur ON (Activée) ou OFF (Désactivée) en sélectionnant les cases de la dernière colonne. 8.2 Fonction d'activation/désactivation de sortie Sortie activée cochée : La sortie est activée pour cette étape Sortie activée décochée : La sortie est désactivée pour cette étape. 8.3 Utilisation de la sortie minutée automatique 1. Supprimez les anciennes données du tableau en cliquant sur [Effacer le contenu du tableau]. 2. Saisissez les données dans le tableau à l’aide des touches fléchées « haut, bas, gauche et droite » qui se trouvent sur le clavier du PC pour les nouvelles localisations. 3. Aucune donnée dépassant la tension ou le courant nominal n’est acceptée. 4. Aucune tension dépassant l’UVL (limite supérieure de la tension) n’est acceptée. 5. Les données récupérées ou saisies dépassant le paramètre de la limite supérieure ou inférieure prédéfinie de la tension/du courant/des durées virent à la couleur rouge et ne sont pas acceptées. 6. Lorsque la durée d’exécution d’une étape est définie sur zéro minutes et zéro secondes, cette étape devient l’étape d’achèvement et le cycle prend fin à cette étape. Dans l’exemple ci‐dessus il existe 4 étapes, chacune présentant une durée de 2 secondes ; si l’étape 3 est définie sur zéro minutes et secondes, le programme exécute uniquement les cycles des étapes 1 et 2 et n’atteint pas l’étape 4. 7. Saisissez le nombre de cycles d’exécution souhaité. 8. Cliquez sur [Exécuter] pour exécuter le programme minuté externe. La fonction de programme minuté externe permet à l’utilisateur de définir la sortie sur ON (Activée) ou OFF (Désactivée) en sélectionnant les cases de la dernière colonne. DCP42‐fr‐FR_V1.5 12/14 ... -
Page 18: Annexe : Exemples Supplementaires De Fonctionnement
Ces exemples font suite aux Exemples 1 et 2 présentés dans la Section 6.2 plus haut dans le présent manuel. Exemple 3 : Forme d’ondes irrégulière Réglage A = 5 V, B = 10 V Réglage Δt a‐b = 1 secondes, Réglage Δt b‐a = 2 secondes Réglage Fonc. A = 3 secondes, Réglage Fonc. B = 3 secondes Exemple 4 : Forme d’ondes irrégulière Réglage A = 5 V, B = 10 V Réglage Δt a‐b = 2 secondes, Réglage Δt b‐a = 2 secondes Réglage Fonc. A = 2 secondes, Réglage Fonc. B = 6 secondes Exemple 5 : Forme d’ondes irrégulière Réglage A = 5 V, B = 10 V Réglage Δt a‐b = 2 secondes, Réglage Δt b‐a = 0 secondes Réglage Fonc. A = 4 secondes, Réglage Fonc. B = 3 secondes Exemple 6 : Forme d’ondes irrégulière Réglage A = 5 V, B = 10 V Réglage Δt a‐b = 4 secondes, Réglage Δt b‐a = 4 secondes Réglage Fonc. A = 2 secondes, Réglage Fonc. B = 2 secondes DCP42‐fr‐FR_V1.5 12/14 ... -
Page 19: Donnees Techniques
Ondulation et bruit Tension d'ondulation et de bruit (RMS) : ≤ 8 mV rms Tension d'ondulation et de bruit (crête à crête) : ≤ 80 mV p‐p (c‐c) Courant d'ondulation et de bruit (crête à crête) : ≤ 50 mA Type et précision de l’appareil Écran LED à 4 chiffres du voltmètre : ± (0,1 % + 5 comptes) Écran LED à 4 chiffres de l’ampèremètre : ± (0,1 % + 5 comptes) Résolution Résolution de la tension de sortie : 0,02 V Résolution du courant de sortie : 0,01 A Précision de paramétrage Tension de sortie : ± (0,2 % + 0,05) Courant de sortie : ± (0,2 % + 0,05) Temps de montée et de chute de la sortie T de sortie activée (50 % du courant de charge) : ≤ 80 ms T de sortie activée (100 % du courant de charge) : ≤ 1 200 ms T de sortie désactivée (50 % du courant de charge) : ≤ 90 ms T de sortie désactivée (100 % du courant de charge) : ≤ 50 ms Alimentation Gamme de tension d’entrée de fonctionnement : 90 à 264 V AC Gamme de fréquences de tension d’entrée de fonctionnement : 45 à 65 Hz~ Courant d’entrée à vide (230 V ac/100 V ac) : ≤ 220 mA Courant d’entrée à pleine charge (230 V ac/100 V ac) : ≤ 1,0 A/2,3 A Consommation d’énergie (230 V ac/100 V ac) : ≤ 190 W/200 W à 42 V/3,8 A Efficacité de courant (230 V ac/100 V ac) : ≥ 86 %/84 % à 42 V/3,8 A DCP42‐fr‐FR_V1.5 12/14 ... - Page 20 Sécurité et EMC Norme de sécurité CE : EN 61010 Adapté à supporter la tension I/P‐O/P : 3,0 KVac, I/P‐F/G : 1,5 KVac, O/P‐F/G : 0,5 KVac Résistance d’isolation I/P‐O/P, I/P‐F/G, O/P‐F/G : 100 M ohm à 500 V dc CE, CEM : EN55011 Émission de courants harmoniques : EN 61000‐3‐2 Fluctuations et papillotement de la tension : EN 61000‐3‐3 Immunité CEM : EN 61000‐6‐1 Spécifications environnementales Température de fonctionnement : 0 à + 40 °C (32 à + 104 °F) Humidité de fonctionnement : 10 à – 80 % d’HR sans condensation Température et humidité de rangement : ‐ 15 à + 70 °C (5 à 158 °F) 10 à 85 % d’HR sans condensation Degré de pollution 2 Généralités Matériau du panneau avant : polycarbonate et boîtier en acier électro‐galvanisé Protection du boîtier : IP20 Diam. de branchement : 4,0 mm ; Prise de sécurité x 3 (Sortie positive, négative et mise à la terre fonctionnelle) Dimensions (L x H x P) : 200 x 90 x 250 mm (7,9 x 3,6 x 10 po) Poids : 2,5 kg (5,5 lb) DCP42‐fr‐FR_V1.5 12/14 ...
-
Page 21: Depannage
11. Dépannage Protection contre les surtensions OUP : Cet appareil comporte une fonction intégrée de suivi de la protection contre les surtensions. Lorsque la tension de sortie devient supérieure à la valeur définie (référez‐vous à la gamme spécifiée dans le tableau des spécifications), la protection se déclenche et la puissance de sortie est coupée et l'avertissement OUP s'affiche tel qu'illustré ci‐dessous. Pour réinitialiser l'avertissement, mettez l’appareil hors tension, puis retirez toutes les charges. Remettez l'appareil sous tension, et il devrait retourner au mode de fonctionnement normal. Si le problème persiste, veuillez contacter le service clientèle ou le point de vente. Protection contre la surchauffe OTP : L'appareil comporte un capteur thermique à l'intérieur pour surveiller et empêcher l'appareil de chauffer excessivement en interne. En cas d'erreur OTP, aucun courant n'est produit et l'avertissement suivant s'affiche sur l'écran LED. Lorsque cet avertissement s'affiche, mettez l’appareil hors tension, puis retirez toutes les charges. Vérifiez la charge et le paramètre de sortie. Laissez le bloc d'alimentation refroidir pendant au moins 30 minutes. Inspectez l'appareil pour détecter d'éventuelles obstructions bouchant les orifices d'aération. Vérifiez également s'il existe un espace suffisant autour du bloc d'alimentation. Écoutez attentivement afin de déceler le bruit de vent court produit par le ventilateur de refroidissement lorsque vous remettez l'appareil sous tension. Si vous ne détectez pas de bruit de vent, le ventilateur peut être défectueux ; n'utilisez pas le bloc d'alimentation dans ce cas. Contactez le service clientèle ou l'agent du point de vente. DCP42‐fr‐FR_V1.5 12/14 ... -
Page 22: Ocp : Protection Contre La Surintensité
OCP : Protection contre la surintensité Généralement, la protection de surcharge est assurée par le mode de courant constant (CC). En cas de défaillance et de non‐détection du mode CC, la pièce de test ou la charge risque d'être gravement endommagée. La fonction OCP sert à réduire au minimum l'ampleur des dommages subis par les charges en cas de défaillance du bloc d'alimentation. Mettez le bloc d'alimentation hors tension dès que cet avertissement s'affiche (tel qu'illustré ci‐ dessous). Pour réinitialiser cet avertissement, retirez toutes les charges, puis appuyez sur la touche OUTPUT ON/OFF. Remettez l'appareil sous tension, puis revérifiez l'appareil en faisant preuve de prudence. Si le problème persiste, veuillez contacter le service clientèle ou consultez l'agent du point de vente. Copyright © 2014 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com DCP42‐fr‐FR_V1.5 12/14 ...
