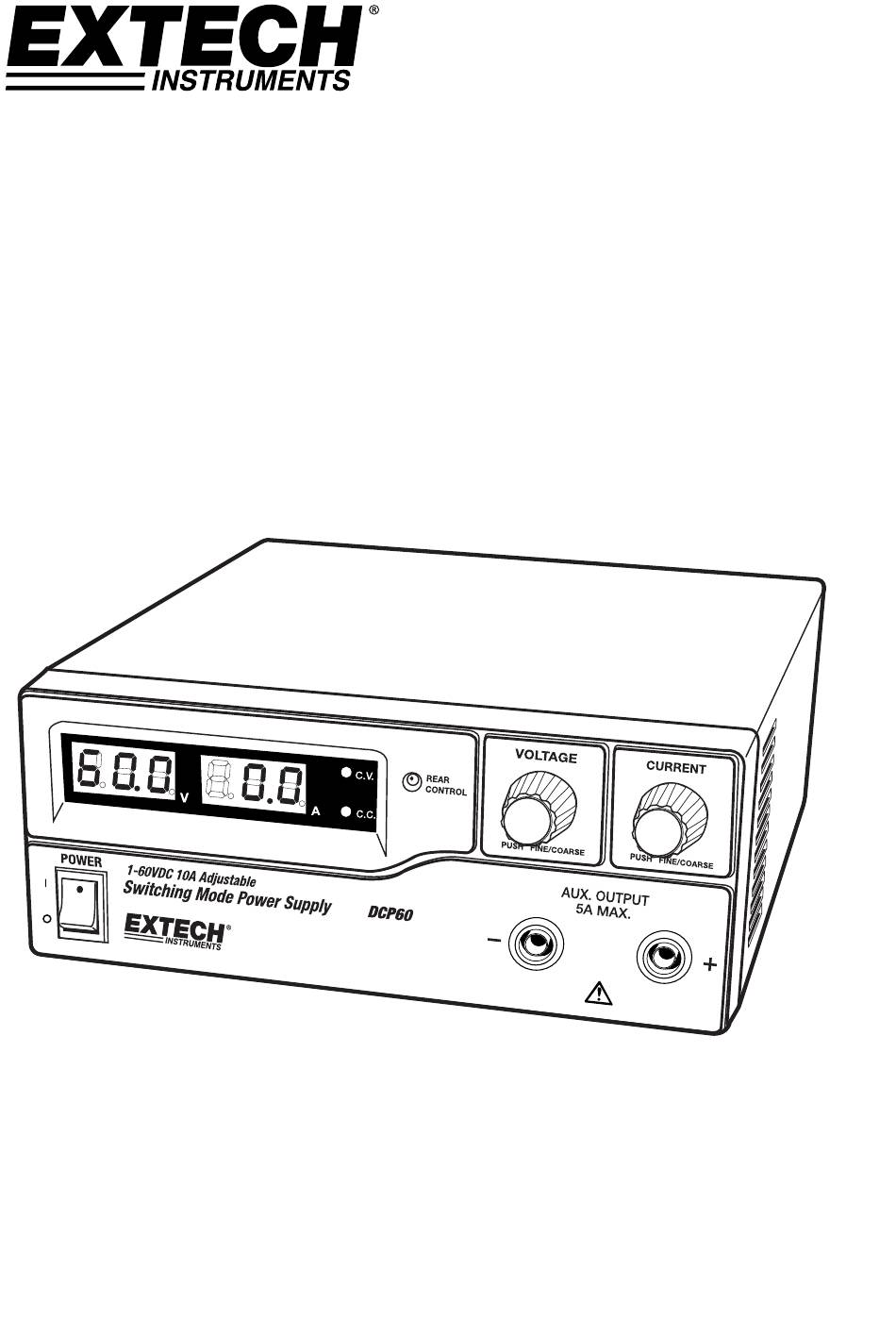

- Page 1 MANUEL D’UTILISATION Modèle DCP60 et Modèle DCP60‐220 Bloc d’alimentation DC à mode de commutation Réglable 60 V/10 A ...
-
Page 2: Présentation Et Fonctions
Présentation et fonctions Merci d'avoir choisi le bloc d'alimentation à commutation, modèle DCP60 ou DCP60‐220 d'Extech. Extrêmement efficace, avec son format compact, le DCP60 comporte des circuits d'alimentation à découpage (SMPS) améliorés, bénéficie d'une jonction automatique pour CC et CV, dispose de trois (3) préréglages de tension/courant et peut être commandé à distance. Le DCP60 est idéal pour apporter des solutions dans diverses conditions et applications de charge. Le réglage à double effet (Grossier/Fin) permet un paramétrage régulier, précis et rapide de la tension/du courant Définir, modifier et vérifier le niveau de limitation de courant est possible et peut être effectué sans brusque remontée du pôle de sortie La fonction de commande à distance permet l'activation/désactivation (ON/OFF) de la sortie et des réglages de tension/courant Le port USB offre une connectivité PC pour programmer et exécuter des cycles de la rampe/trempage avec 20 ensembles programmables de tension/courant et des durées de tests variées (pouvant atteindre 999 cycles) Le DCP60 peut être utilisé pour les applications et industries suivantes : laboratoire, télécommunications, tests de production, essais sur le terrain, alimentation de réseaux de tension continue et bien plus encore Trois (3) paramètres de tension/courant programmables par l'utilisateur offrent un rappel rapide des paramètres de tests fréquemment utilisés Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour sur les produits et au service d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com). DCP60‐fr‐FR_V1.7 07/15 ... - Page 3 Sécurité Le présent manuel contient des consignes importantes de sécurité et instructions d'utilisation pour permettre une utilisation correcte du bloc d'alimentation. Lisez l'intégralité de ce manuel et prêtez une attention particulière aux indications et étiquettes apposées sur cet appareil et le matériel à brancher. Prêtez une attention particulière à ces deux types de mentions utilisées dans ce manuel : AVERTISSEMENT : Le non‐respect de cet avertissement peut entraîner des blessures corporelles ou endommager le bloc d'alimentation ou le matériel branché. ATTENTION : Le non‐respect de cet avertissement peut endommager le matériel et entraîner un mauvais fonctionnement du bloc d'alimentation. AVERTISSEMENT N'utilisez pas ce bloc d'alimentation à proximité d'eau. N'utilisez et ne touchez pas ce bloc d'alimentation lorsque vous avez les mains humides. N'ouvrez pas le boîtier du bloc d'alimentation lorsque celui‐ci est branché au secteur. Faites réparer l’appareil exclusivement par du personnel d’entretien qualifié. Avant de procéder au remplacement du fusible C.A., déterminez au préalable la cause du problème, puis trouvez une solution au problème. Remplacez le fusible A.C. par un fusible d'origine du même type et de la même valeur nominale. La tension de sortie maximale du DCP60 dépasse 60 V DC, évitez de toucher les pièces métalliques de contact au niveau des bornes de sortie. ATTENTION Utilisez une source de courant alternatif à 3 broches avec mise à la terre. Cet appareil est exclusivement conçu pour être utilisé à l’intérieur. N'utilisez et ne placez pas cet appareil dans un endroit humide et poussiéreux. N'utilisez pas cet appareil exposé aux rayons du soleil ou à proximité de toute autre source de chaleur . Avant tout branchement à votre secteur, vérifiez la plaque signalétique qui se trouve au dos de l'appareil. N'obstruez pas les ouvertures d'aération de l'appareil. Cet appareil doit être utilisé dans les limites des données nominales spécifiées ; toute charge continue excessive régulière peut endommager le bloc d’alimentation. Le calibre du câble d'alimentation doit être d'au moins 0,75 mm et sa longueur totale ne doit pas dépasser 3 m (118 po). Fusible d'entrée recommandé : T3AL250V (décalage temporel : 3 A) CONDITIONS ENVIRONNEMENTALES DE FONCTIONNEMENT 10 à ‐ 80 % d’HR (Humidité relative) ...
-
Page 4: Description Du Bloc D'alimentation
Description du bloc d’alimentation PANNEAU AVANT (1) Module de mesure et d'affichage à LED avec indicateur de courant constant (CC, Constant current) et de tension constante (CV, Constant voltage) (2) Indicateur de commande arrière (s'allume lorsque vous accédez aux modes Préréglage/Commande à distance/Paramétrage) (3) Bouton de commande de la tension de sortie (permet de contrôler la tension de sortie principale et auxiliaire) (4) Bouton de commande du courant de sortie (permet de contrôler la limite du courant de sortie principale et auxiliaire) (5) Commutateur marche/arrêt (6) Borne de sortie auxiliaire (5 A max.) ; courant nominal total (Aux. + principal) : 10 A PANNEAU ARRIÈRE (7) Borne de sortie principale (Alimentation nominale : 10 A) ; courant nominal total (Aux. + principal) : 10 A (8) Commutateur de sélection de mode (Modes Normal, Préréglage, Commande à distance, Paramétrage) (9) Rappel ‐ Commutateur de sélection de tension préréglé (10) Borne de commande à distance (11) Grille d’admission de l’air du ventilateur de refroidissement (12) Prise d'entrée AC (13) Port USB DCP60‐fr‐FR_V1.7 07/15 ... -
Page 5: Sélections Des Modes De Commande
Remarque : Courant nominal total (Aux. + principal) : 10 A Mode Préréglage En ce mode, l'indicateur de commande arrière s'allume pour indiquer que les commandes V et I du panneau sont désactivées. Trois sorties prédéfinies P1/ P2/ P3 sont disponibles à l'aide du commutateur de sélection de rappel (9) Les valeurs sont prédéfinies par défaut en usine tel qu'indiqué dans le tableau ci‐dessous. L'utilisateur peut modifier ces paramètres de sortie ; veuillez vous référer au paragraphe suivant. N° de Rappel Tension de sortie Courant de sortie P1 5 V Maximum P2 13,8 V Maximum P3 55 V Maximum Mode Paramétrage Pour accéder au mode Paramétrage, positionnez le commutateur (8) sur Mode Réglage ; le bloc d'alimentation est à présent prêt pour le préréglage. Pour déterminer la sortie prédéfinie P1/P2/P3) Positionnez le commutateur de rappel (9) sur P1, P2 ou P3 Réglez le bouton de commande de la tension qui se trouve sur le panneau avant pour définir la valeur de tension souhaitée Réglez le bouton de commande du courant qui se trouve sur le panneau avant pour définir la valeur de la limite de courant souhaitée Répétez cette procédure pour le reste des emplacements de rappel P1, P2, P3 si vous le souhaitez. Déplacez le commutateur de mode (8) de la position Réglage à la position Préréglage pour confirmer les paramètres. DCP60‐fr‐FR_V1.7 07/15 ... -
Page 6: Pour Réinitialiser Les Sorties Préréglées À L'état D'usine Par Défaut
Remarques relatives au Mode Réglage : Tous les préréglages sont mémorisés après mise hors tension du bloc d'alimentation. Vérifiez toujours la tension de sortie du Préréglage avant tout branchement à une charge. Pour vérifier les valeurs prédéfinies : Positionnez le commutateur de mode (8) sur Préréglage, puis réglez le commutateur de rappel (9) sur P1, P2 ou P3. Les paramètres V et I des emplacements de mémoire de RAPPEL P1, P2, P3 correspondants s'affichent sur le module de mesure et d'affichage. Pour réinitialiser les sorties préréglées à l'état d'usine par défaut: 1. Appuyez et maintenez enfoncé le bouton de commande de tension pendant 30 secondes pour accéder au menu. 2. Lorsque l'écran affiche "DCC", tourner le bouton de commande de tension jusqu'à ce que le voltmètre indique "rPr. 3. Avec le compteur actuel indiquant 'non', tourner le bouton de commande de courant jusqu'à ce que le compteur actuel indique "OUI". 4. Appuyez sur le bouton de commande de courant une fois pour confirmer. 5. Appuyez sur le bouton de commande de tension pour quitter le menu DCP60‐fr‐FR_V1.7 07/15 ... -
Page 7: Mode Commande À Distance
Mode Commande à distance Pour commander la tension et le courant de sortie via le connecteur de commande à distance (10), veuillez vous référer à la section intitulée Commande à distance. Restauration des paramètres d’usine Mettez le bloc d'alimentation hors tension. Appuyez et maintenez enfoncés simultanément les boutons de commande de la tension et du courant qui se trouvent sur le panneau avant. Remettez le bloc d'alimentation sous tension. Relâchez les boutons de commande de la tension et du courant qui se trouvent sur le panneau avant Commande Interface PC Pour commander l’alimentation à l’aide du logiciel fourni, veuillez vous référer à la section Commande Interface PC. DCP60‐fr‐FR_V1.7 07/15 ... -
Page 8: Fonctionnement
Fonctionnement Remarque : Tension de sortie maximale du DC60 : 60 V DC ; courant nominal total (Aux. + principal) : 10 A Alimentation du bloc Vérifiez la plaque signalétique du bloc d'alimentation afin de vous assurer que les informations qu'elle indique sont conformes à la tension secteur à utiliser. Branchez le bloc d'alimentation au secteur à l'aide du cordon d'alimentation fourni. Assurez‐vous que le commutateur de mode (8) est positionné sur Mode Normal. Le Modèle DCP60 exige un 110VAC source d'alimentation et le DCP‐220 exigent un 220V source d'alimentation. Informations relatives à la mise sous tension du bloc d'alimentation et au test automatique Le bloc d'alimentation exécute une série de tests automatiques lorsqu'il est mis sous tension. Le voyant LED et d'autres indicateurs qui se trouvent sur le panneau avant s'allument les uns après les autres en séquence. Lorsque l'état du ventilateur de refroidissement est soumis à vérification, un bruit de vent à grande vitesse résonne. Après les tests automatiques, les indicateurs LED CV, V et A s'allument indiquant la tension et le courant à 0.0. Pour trouver le niveau du courant CC, tournez le bouton de commande du courant d'un cran dans un sens ou dans l'autre. L’affichage du niveau de courant retourne à 0.0 au bout de quelques secondes. Le tableau ci‐après présente en détail la séquence des tests automatiques : Affichages des tests Test automatiques Version du logiciel Vérification des segments Vérification de l'indicateur C.V. Vérification de l'indicateur C.C. Vérification de l'indicateur de commande arrière Revenir à C.V. Démarrer les vérifications Vérification de la protection contre ... -
Page 9: Utilisation Des Boutons De Commande
Utilisation des boutons de commande Les boutons encodeurs rotatifs de commande comportent des crans pour réglage fin et réglage grossier. Appuyez sur les boutons pour basculer entre réglage grossier et réglage fin ; remarquez les variations légères de la luminosité du voyant LED correspondant. Réglez les boutons sur les valeurs souhaitées à l'aide du réglage grossier, puis du réglage fin. L'écran retourne à sa luminosité normale au bout de quelques secondes pour confirmer un réglage. Branchement du bloc d'alimentation et exécution d'un test Branchez le matériel testé au bloc d'alimentation. Le câble rouge (+) est connecté à l'entrée de polarité positive du matériel et le câble noir (‐) est connecté à l'entrée de polarité négative du matériel. Pour commencer, mettez le bloc d'alimentation sous tension ; le module de mesure et d'affichage et l'indicateur CV vert doivent s'allumer. Ensuite, mettez le matériel testé sous tension ; le module de mesure et d'affichage et l'indicateur CV vert doivent rester allumés en vert. Les tests peuvent à présent commencer. À la fin des tests, mettez hors tension le matériel testé en premier, puis mettez hors tension le bloc d'alimentation. Réglage du bloc d’alimentation en mode Courant continu (CC) Positionnez le bouton de réglage du courant sur minimum Positionnez le bouton de réglage du courant sur minimum Court‐circuitez les fils d’essai de sortie ensemble Mettez l’appareil sous tension. Tournez le bouton de réglage du courant jusqu’à atteindre la valeur de courant que vous souhaitez utiliser. Mettez le bloc d’alimentation hors tension Rétablissez le circuit au niveau des fils DCP60‐fr‐FR_V1.7 07/15 ... - Page 10 Fonction zéro manuelle de l'alimentation automatiquement des zéros la mesure courant lors de la mise sous tension. Pour exécuter manuellement une fonction zéro sans avoir à cycle de puissance : 1. Appuyez et maintenez enfoncé le bouton de commande de tension pendant 30 secondes pour ouvrir le menu. 2. Tourner le bouton de commande de courant jusqu'à ce que le compteur affiche les éléments suivants : 3. Appuyez sur le bouton de commande de courant une fois pour confirmer. L'affichage indique "OUI". 4. Appuyez sur le bouton de commande de tension pour quitter le menu. DCP60‐fr‐FR_V1.7 07/15 ...
-
Page 11: Fonctionnement De La Commande À Distance
Fonctionnement de la commande à distance Il existe deux méthodes pour commander à distance les réglages de courant et de tension. Le courant doit être commandé par les deux méthodes, autrement l'appareil passe au mode CC par défaut. COMMANDE À DISTANCE : MÉTHODE 1 : Utilisation de deux sources de tension DC externes Affectation des broches de la prise à distance pour source de tension variable externe BROCHE FONCTIONS REMARQUES 1 DC interne + 5 V Inférieur à 50 mA 2 Réglage de la tension 0 à 5 V Tension externe DC 3 Réglage du courant 0 à 5 V Tension externe DC 4 Masse 5 Sortie désactivée/act Court‐circuit à la masse pour ivée désactiver 6 N.D. 7 N.D. 8 N.D. Vérifiez la gamme de tension de sortie du bloc d'alimentation en diversifiant la source de tension externe. Court‐circuitez la sortie principale à l'aide d'un fil de calibre 10 AWG pour vérifier le paramètre CC sur l'écran tout en diversifiant la source de tension externe. DCP60‐fr‐FR_V1.7 07/15 ... - Page 12 Affectation des broches de la prise à distance pour résistance variable externe BROCHE FONCTIONS REMARQUES 1 DC interne + 5 V Une extrémité de la résistance 2 Réglage de la tension Branche variable de la résistance 3 Réglage du courant Branche variable de la résistance 4 Masse L'autre extrémité de la résistance 5 Sortie désactivée/act Court‐circuit à la masse pour ivée désactiver 6 N.D. 7 N.D. 8 N.D. Vérifiez la gamme de tension de sortie du bloc d'alimentation en réglant la résistance variable de 5 k ohms. Court‐circuitez la sortie principale à l'aide d'un fil de calibre 10 AWG pour vérifier le paramètre CC sur l'écran tout en ajustant la résistance variable. DCP60‐fr‐FR_V1.7 07/15 ...
-
Page 13: Sortie De La Commande À Distance Activée/Désactivée
Sortie de la commande à distance activée/désactivée La commande à distance de l'activation/désactivation de la sortie peut être activée en accédant à un des modes Normal, Préréglage, Paramétrage et Commande à distance. Passez en revue les conditions ci‐après : Par défaut, la Broche 5 est ouverte et la sortie est activée. Un court‐circuit de la Broche 5 à la Broche 4 (masse) enclenche l'activation de la sortie. Lorsque la sortie est désactivée, les voyants LED C.V. et C.C. clignotent. Le paramètre actuel de la tension de sortie et du courant s'affiche sur le module de mesure et d'affichage. L'utilisateur peut régler la sortie à l'aide des boutons de commande de la tension et du courant sur une valeur souhaitée lorsque la sortie est désactivée. Remarque : Utilisez exclusivement la fiche de commande à distance à 8 broches fournie, puis branchez à l'aide de fils de calibre 22 AWG. Référez‐vous au schéma ci‐dessous. Remarque : Les numéros des broches sont indiqués sur la zone noire de la prise PC ‐ programme de logiciel Lorsqu'il est équipé d'une connexion USB, vous pouvez contrôler la sortie de l'alimentation via une connexion USB du PC et du logiciel fourni. S'il vous plaît se référer au Guide distincte de l'aide du logiciel disponible sur le CD du logiciel. DCP60‐fr‐FR_V1.7 07/15 ... -
Page 14: Données Techniques
Données techniques Sortie Sortie de tension variable 1 à 60 V DC Sortie de courant variable 0 à 10 A DC Régulation de la tension Charge (10 à 100 % de charge) 50 mV Modèle DCP60 Ligne (90 à 130 V AC de variation) : 20 mV Modèle DCP60‐220 Ligne (170 à 264 V AC de variation) : 20 mV Régulation du courant Charge (10 à 90 % de tension nominale) 100 mA Modèle DCP60 Ligne (90 à 130 V AC de variation) : 50 mA Modèle DCP60‐220 Ligne (170 à 264 V AC de variation) : 50 mA Ondulation et bruit Tension d'ondulation et de bruit (RMS) 5 mV Tension d'ondulation et de bruit (P‐P) 100 mv Ondulation et bruit (RMS) sur le courant 10 mA Type de compteur et la précision Mesure de la tension Affichage LED à 3 chiffres ± 0,2 % + 3 comptages Mesure de la courant Affichage LED à 3 chiffres ± 0,2 % + 3 comptages Entrée Tension d’entrée Modèle DCP60 : 90 à 130 CV AC 50/60 Hz ... -
Page 15: Dépannage
Dépannage OUP : Protection contre les surtensions Cet appareil comporte une fonction intégrée de suivi de la protection contre les surtensions. Lorsque la tension de sortie devient supérieure à la valeur définie (référez‐vous à la gamme spécifiée dans le tableau des spécifications), la protection se déclenche et la puissance de sortie est coupée et l'avertissement OUP s'affiche tel qu'illustré ci‐dessous. Pour réinitialiser l'avertissement, mettez l’appareil hors tension, puis retirez toutes les charges. Remettez l'appareil sous tension, et il devrait retourner au mode de fonctionnement normal. Si le problème persiste, veuillez contacter le service clientèle ou le point de vente. OTP : Protection contre la surchauffe L'appareil comporte un capteur thermique à l'intérieur pour surveiller et empêcher l'appareil de chauffer excessivement en interne. En cas d'erreur OTP, aucun courant n'est produit et l'avertissement suivant s'affiche sur l'écran LED. Lorsque cet avertissement s'affiche, mettez l’appareil hors tension, puis retirez toutes les charges. Vérifiez la charge et le paramètre de sortie. Laissez le bloc d'alimentation refroidir pendant au moins 30 minutes. Inspectez l'appareil pour détecter d'éventuelles obstructions bouchant les orifices d'aération. Vérifiez également s'il existe un espace suffisant autour du bloc d'alimentation. Écoutez attentivement afin de déceler le bruit de vent court produit par le ventilateur de refroidissement lorsque vous remettez l'appareil sous tension. Si vous ne détectez pas de bruit de vent, le ventilateur peut être défectueux ; n'utilisez pas le bloc d'alimentation dans ce cas. Contactez le service clientèle ou l'agent du point de vente. OLP : Protection de surcharge Généralement, la protection de surcharge est assurée par le mode de courant constant (CC). En cas de défaillance et de non‐détection du mode CC, la pièce de test ou la charge risque d'être gravement endommagée. La fonction OLP sert à réduire au minimum l'ampleur des dommages subis par les charges en cas de défaillance du bloc d'alimentation. Mettez le bloc d'alimentation hors tension dès que cet avertissement s'affiche (tel qu'illustré ci‐dessous). Pour réinitialiser l'avertissement, mettez l’appareil hors tension, puis retirez toutes les charges. Remettez l'appareil sous tension, puis revérifiez l'appareil en faisant preuve de prudence. Si le problème persiste, veuillez contacter le service clientèle ou/et consultez l'agent du point de vente. Copyright © 2014‐2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit www.extech.com DCP60‐fr‐FR_V1.7 07/15 ...
