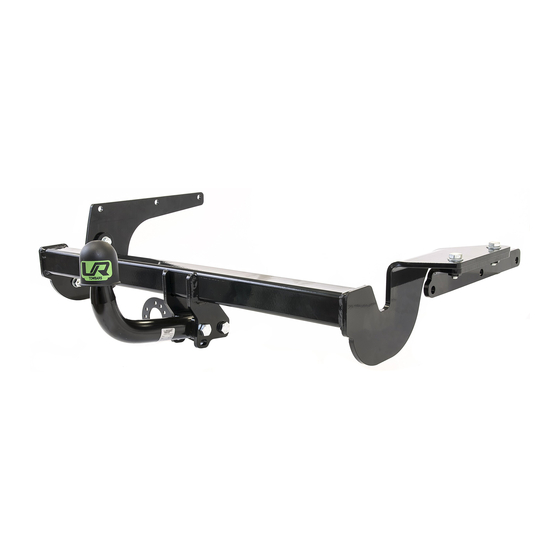

CITROËN JUMPY
FURGONE, TRASPORTO PERSONE
VAN, TRANSPORT PASSENGERS
FIAT SCUDO
FURGONE, TRASPORTO PERSONE
VAN, TRANSPORT PASSENGERS
PEUGEOT EXPERT
FURGONE, EXPERT TEPEE MONOVOLUME
VAN, EXPERT TEPEE MONOVOLUME
[2007-2016]
[2007-2016]
[2007-2016]
13151 • 1.6 • 11/08/2022
13151 • 1.6 • 11/08/2022
TS NEXT S.R.L
Via C. Pizzoni 37/39
06132 Perugia, ITALY
info@tsnext.it - www.tsnext.it
VAT N. 03558170548
Member of CISQ Federation
SISTEMA QUALITÀ CERTIFICATO
ISO 9001:2015
13151
+39 351 950 1448
+39 075 528 0260
info@tsnext.it
1
1
Publicité
Manuels Connexes pour UMBRA RIMORCHI 13151
Sommaire des Matières pour UMBRA RIMORCHI 13151
- Page 1 FIAT SCUDO [2007-2016] 13151 FURGONE, TRASPORTO PERSONE VAN, TRANSPORT PASSENGERS PEUGEOT EXPERT [2007-2016] FURGONE, EXPERT TEPEE MONOVOLUME VAN, EXPERT TEPEE MONOVOLUME +39 351 950 1448 +39 075 528 0260 info@tsnext.it 13151 • 1.6 • 11/08/2022 13151 • 1.6 • 11/08/2022...
- Page 2 VAN, EXPERT TEPEE MONOVOLUME TYPE X, 270 S = 120 e3 00 – 7395 (DIR. 94/20/CE) M6 = 10 M12 = 85 M8 = 25 M14 = 135 M10 = 55 M16 = 200 12,5 13151 • 1.6 • 11/08/2022...
- Page 3 12x36x2 12x27x2 Ø20x4 CONTACT M10x30 10x40x2 10x22x1,5 CONTACT M10x30 10x22x1,5 M12x85 (8.8) M12x22 (8.8) M12 (8.8) 12.2x27x2.5 SPESSORI M12x85 (8.8) SPACERS SF16/F M12 (8.8) e3 00-7673 (F52A) E57 55R-01 0004 SFBLC/B (52 AY) e3 00-7137 13151 • 1.6 • 11/08/2022...
- Page 4 13151 • 1.6 • 11/08/2022...
- Page 5 • Dopo 1000 Km di traino tutta la bulloneria del dispositivo di traino deve essere controllata e riportata al valore di coppia di serraggio come indicato nella pagina delle istruzioni di montaggio. 13151 • 1.6 • 11/08/2022...
- Page 6 If the tow ball measures less than 49 mm after selected readings across the diameter, the tow ball must be replaced with a new one. • After 1000 km of towing, check torque settings for nuts and bolts, in accordance with the table. 13151 • 1.6 • 11/08/2022...
- Page 7 49 mm en plusieurs points, le crochet d’attelage ne pourra plus être utilisé et la boule doit pourtant être remplacée. • Après 1000 km la boulonnerie de l’attelage doit être vérifiée selon le tableau. 13151 • 1.6 • 11/08/2022...
- Page 8 Punkten eine Breite von 49mm erreicht, darf die Anhängervorrichtung nicht mehr verwendet werden, bis die Kupplungskugel ersetzt wird; • Nach 1000 km all die Schrauben kontrollieren und die nach der “Schraubenanzugsmoment ” regulieren. 13151 • 1.6 • 11/08/2022...
- Page 9 периодически проверять диаметр шара; в случае, если диаметр расширился до 49 мм, тягово-сцепное устройство нельзя использовать, пока шар не будет заменён. • После пробега 1000 км проверить тягово-сцепное устройство и закрепить ещё раз все болтами, как указано на странице по установке. 13151 • 1.6 • 11/08/2022...
- Page 10 перевіряти діаметр кулі; у випадку, якщо діаметр розширився до 49 мм, тягово-зчіпний пристрій не можна використовувати, поки куля не буде замінена. • Після пробігу 1000 км перевірити тягово-зчіпний пристрій та закріпити ще раз усе болтами, як вказано на сторінці по встановленню. 13151 • 1.6 • 11/08/2022...
- Page 11 13151 • 1.6 • 11/08/2022...
- Page 13 - info@tsnext.it - tel. +39 075 528 0260 FOGLIO DA PRESENTARE PER IL COLLAUDO DISPOSITIVO DI TRAINO TIPO: 13151 PER AUTOVEICOLO: CITROËN JUMPY [2007-2016] FURGONE, TRASPORTO PERSONE VAN, TRANSPORT PASSENGERS FIAT SCUDO [2007-2016] FURGONE, TRASPORTO PERSONE VAN, TRANSPORT PASSENGERS...
- Page 15 www.tsnext.it - info@tsnext.it - tel. +39 075 528 0260...
- Page 16 www.tsnext.it - info@tsnext.it - tel. +39 075 528 0260...
- Page 17 www.tsnext.it - info@tsnext.it - tel. +39 075 528 0260 MONTAGGIO MOUNTING MONTAGE MONTAGE МОНТАЖ МОНТАЖ MONTAGE CLOSE SMONTAGGIO DISMOUNTING DÉMONTAGE DEMONTAGE ДЕМОНТАЖ ДЕМОНТАЖ DEMONTAGE OPTIONAL OPTIONAL VENDU SÉPARÉMENT SEPARAT ERHÄLTLICH ЗАКАЗЫВАТЬ ОТДЕЛЬНО ЗАМОВЛЯТИ ОКРЕМО OPTIE...
- Page 18 La casa costruttrice di ogni veicolo può prevedere specifici adempimenti tecnici a livello di motore o carrozzeria non riportati nel presente documento, pertanto si prega di far sempre riferimento al manuale di uso e manutenzione della vettura in vostro possesso. Umbra Towbars è un marchio di proprietà esclusiva di Umbra Rimorchi srl.
- Page 19 The manufacturer of each vehicle can provide specific technical requirements at the engine or body level don’t quoted in this document, so please always refer to the car’s manual and maintenance. Umbra Towbars is a trademark owned exclusively by Umbra Rimorchi Ltd.
- Page 20 ; donc on prier de suivre le manuel utilisation et maintenance de la voiture. Umbra Towbars est une marque de propriété exclusive de la Maison Umbra Rimorchi srl.
- Page 21 Die Baufirma jedes Fahrzeugs kann bestimmte technische Anforderungen in Bezug auf den Motor oder die Karrosserie vorsehen,. die nicht in diesem Dokument aufgeführten sind. So, beziehen Sie bitte immer das Gebrauchs-und anwendungshandbuch des Wagens in Ihrem Besitz. Umbra Towbars ist eine Marke ausschließlich gehören der Firma Umbra Rimorchi.
- Page 22 El dispositivo de remolque Umbra Rimorchi es apropiado sólo para la marca y modelo del vehículo specifcati en este manual. El gancho está fabricado, probado y aprobado de acuerdo con las directivas europeas.
- Page 23 Производитель каждого транспортного средства может предоставить конкретные технические требования по отношению к двигателю или кузову, не перечисленных в данном документе. В таком случае необходимо ссылаться на руководство по эксплуатации конкретного транспортного средства. Umbra Towbars является эксклюзивной торговой маркой от Umbra Rimorchi srl.
- Page 24 місце, якщо вона розміщена за номерним знаком транспортного засобу, є з”ємною і не використовується якийсь час. У відповідності з транспортним засобом, на який має бути встановлений фаркоп, можливий надріз бамперу. Інформація, надана Umbra Rimorchi, яка має відношення до надрізу бампера, носит ілюстративний характер та не має обмежень.
- Page 25 www.tsnext.it - info@tsnext.it - tel. +39 075 528 0260 GARAGE 1000Km...
- Page 26 www.tsnext.it - info@tsnext.it - tel. +39 075 528 0260 Deve essere garantito lo spazio libero secondo l’allegato Der Freiraum nach Anhang VII, Abbildung 25 der VII, figura 25 della direttiva 94/20. Richtlinie 94/20 ist zu gewährleisten *per un peso complessivo ammesso del veicolo * bei zulässigem Gesamtgewicht des Fahrzeuges The clearance specified in appendix VII, diagram 25 of Необходимо...
