Manuel d'installation

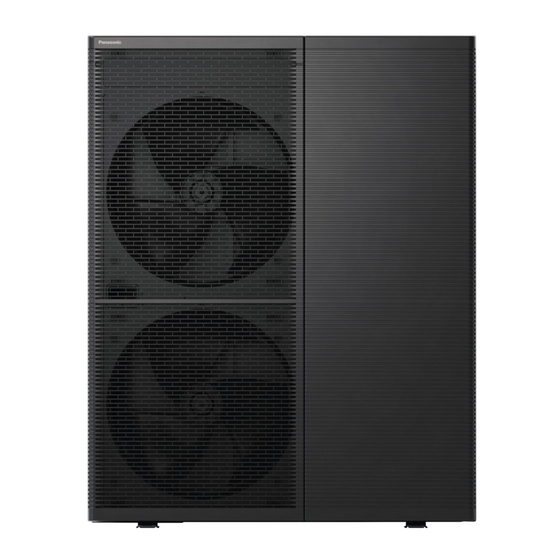

UNITÉ EXTÉRIEURE DE POMPE À CHALEUR AIR-EAU
WH-WXG09ME8, WH-WXG12ME8, WH-WXG16ME8
ATTENTION
R290
RÉFRIGÉRANT
Cette POMPE À CHALEUR AIR-EAU contient
et fonctionne avec du réfrigérant R290.
CE PRODUIT NE DOIT ÊTRE INSTALLÉ OU UTILISÉ QUE PAR
UN PERSONNEL QUALIFIÉ.
Consultez la législation, les réglementations, les codes, les
manuels d'installation et d'utilisation au niveau national, régional
et local avant l'installation, la maintenance ou l'entretien de ce
produit.
PRÉCAUTIONS DE SÉCURITÉ
•
Avant d'installer ce climatiseur, veuillez lire attentivement les « PRÉCAUTIONS DE SÉCURITÉ » ci-dessous.
•
Seuls des techniciens spécialisés peuvent eff ectuer respectivement les travaux d'électricité et de plomberie. Veuillez vous assurer que vous possédez
une puissance électrique et une protection adaptées au modèle installer.
•
Les mises en garde énoncées ici doivent être respectées car il s'agit de questions de sécurité importantes. La signifi cation des diff érents symboles
utilisés est indiquée ci-dessous. Toute mauvaise installation due au non-respect des instructions ou à de la négligence peut engendrer des blessures ou
des dommages dont le degré est classifi é comme suit.
•
Veuillez conserver les manuels d'utilisation et d'installation avec l'appareil après l'installation.
AVERTISSEMENT
ATTENTION
Les points à respecter sont classés à l'aide des symboles suivants :
•
Eff ectuez un cycle de test pour vérifi er que l'appareil fonctionne correctement après installation.
Expliquez ensuite à l'utilisateur comment utiliser, entretenir et maintenir l'appareil conformément aux indications du mode d'emploi.
•
Cet appareil n'est pas conçu pour être accessible au grand public.
•
En cas de doute quelconque concernant la procédure d'installation ou le fonctionnement, demandez toujours conseil au revendeur agréé.
Ne pas essayer d'accélérer le processus de dégivrage ou de nettoyer autrement que de la manière recommandée par le fabricant.
Toute méthode impropre ou utilisant un matériau incompatible peut endommager le produit, provoquer un éclatement et causer de graves blessures.
N'installez pas l'unité extérieure près des balustrades des balcons. Si l'unité extérieure est installée sur le balcon d'un immeuble de grande hauteur, de jeunes
enfants risquent de grimper sur l'unité extérieure et d'enjamber la balustrade, ce qui peut entraîner un accident.
N'utilisez pas de câble non spécifi é ou de câble commun pour le câble d'alimentation.
Ne partagez pas la prise secteur avec d'autres appareils électriques. En cas de mauvais contact, de mauvaise isolation ou de surintensité, il y a risque de choc
électrique ou d'incendie.
Ne roulez pas le câble d'alimentation en boule avec la bande adhésive. Une augmentation anormale de la température sur le câble d'alimentation peut se produire.
WEB-ACXF60-55040-FR
Indique la possibilité de danger de mort ou de blessures graves.
Indique la possibilité de blessures ou d'endommagement de biens.
Les symboles sur fond blanc indiquent des éléments interdits.
Les symboles sur fond sombre doivent être exécutés.
AVERTISSEMENT
Outillage nécessaire aux travaux d'installation
1
Tournevis Philips
2
Niveau
3
Perceuse, foret
4
Clé de sérrage hexagonale
(4 mm)
5
Clé
6
Coupe-tube
7
Réarmenment
8
Couteau
9
Détecteur gaz
10
Mètre-ruban
Explication des symboles affi chés sur l'unité intérieure ou extérieure.
Ce symbole indique que cet équipement
utilise un réfrigérant infl ammable de
groupe de sécurité A3 selon ISO 817. En
AVERTISSEMENT
cas de fuite du réfrigérant près une source
d'infl ammation externe, il existe un risque
d'incendie / explosion.
Ce symbole indique que le Manuel
ATTENTION
d'installation devrait être lu attentivement.
Ce symbole indique que seul le personnel
ATTENTION
de service doit manipuler cet équipement
en suivant le manuel d'installation.
Ce symbole indique que des informations
ATTENTION
sont incluses dans le manuel d'utilisation
ou d'installation.
FRANÇAIS
11
Thermomètre
12
Mégohmètre
13
Multimètre
14
Clé dynamométrique
15
Gants à mains
pour la réparation du
circuit de réfrigérant
16
Pompe à vide
17
Manifold
18
Machine de récupération
19
Bouteille de récupération
1
