2.2 Ouverture et fermeture de la connexion enfichable IDS
®
(TetraCon
Ce paragraphe concerne uniquement la vraiante de connecteur IDS
®
TetraCon 925-P.
4
3
Guidage
Rainure

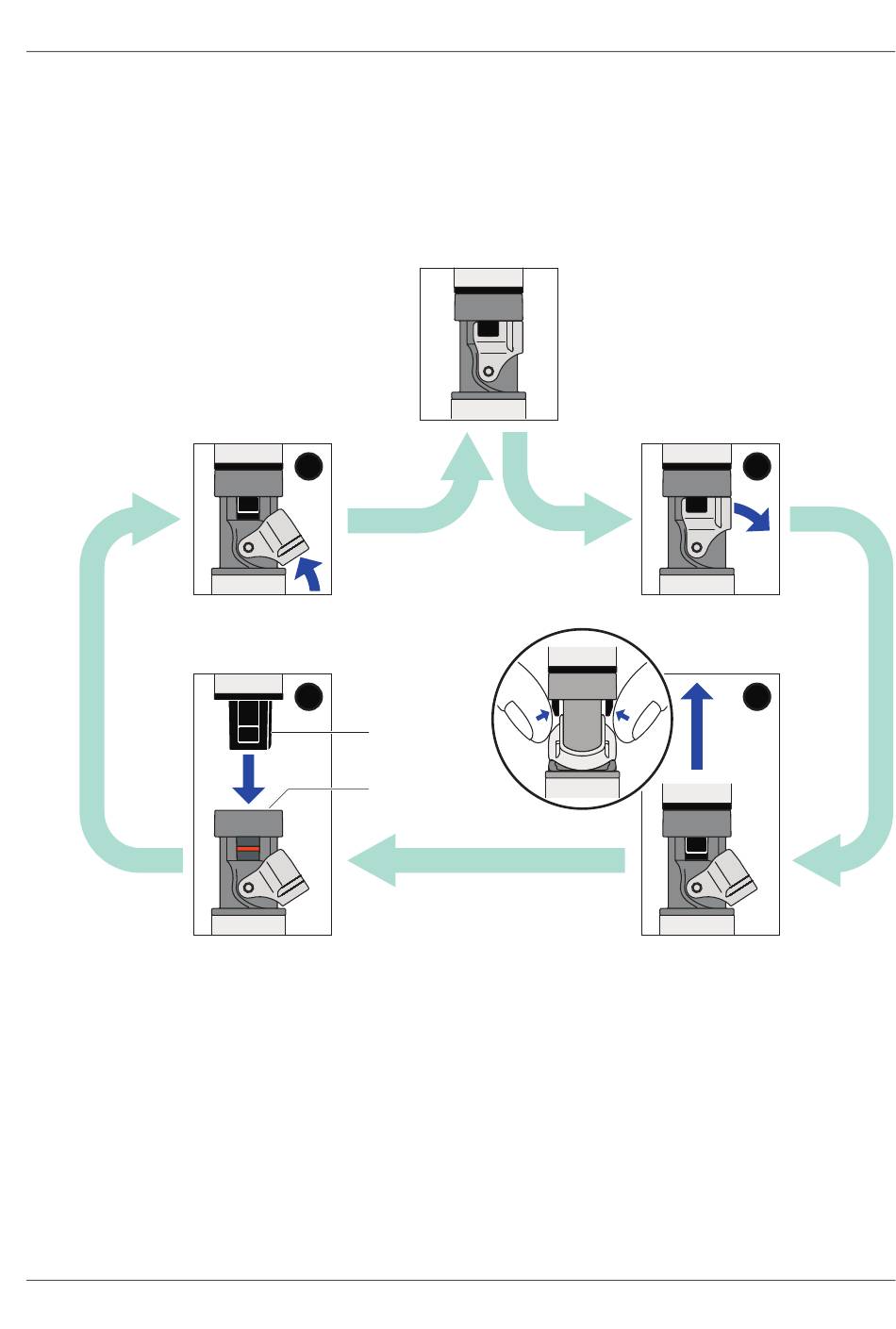

 Si besoin, nettoyer la connexion.
 Ouvrir le verrouillage (étape 1).
 Presser les languettes de l'accouplement entre le pouce et l'index et retirer
l'accouplement du connecteur (étape 2).
 S'assurer que la connexion est parfaitement sèche et propre.
 Aligner le guidage de l'accouplement sur la rainure dans le connecteur,
puis introduire l'accouplement dans le connecteur déverrouillé jusqu'à
encliquetage (étape 3).
 Rabattre le verrouillage (étape 4).
925-P)
Connexion fermée
et verrouillée
Mesure/fonctionnement
