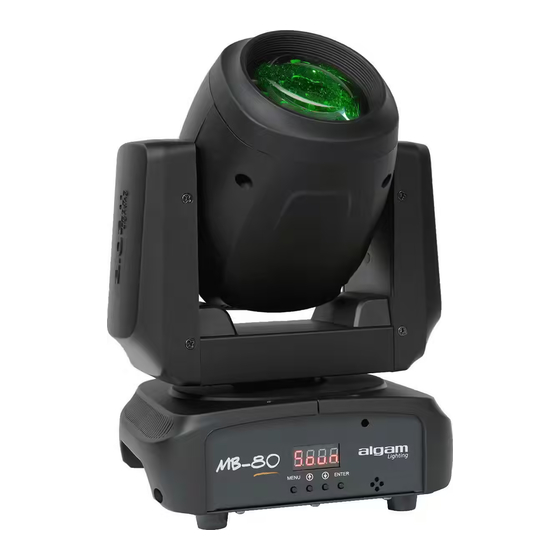

- Page 1 MB80 LYRE BEAM À LED 80W 80W LED BEAM MOVINGHEAD FR-EN Le manuel d'utilisation est également disponible en Espagnol et Néerlandais, merci d' e nvoyer votre demande à : contact@algam.net ES - NL user manuals also available, please contact: contact@algam.net...
- Page 3 CONSIGNES DE SÉCURITÉ IMPORTANTES ..........INSTALLATION UTILISATION MAINTENANCE/ENTRETIEN...
- Page 4 Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure.
- Page 5 • Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher immédiatement la fiche d’alimentation.
- Page 6 L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par une élingue de sécurité.
- Page 7 PRÉSENTATION DES PANNEAUX AVANT ET ARRIÈRE FONCTION DESCRIPTION Clavier Pour la navigation dans les menus Afficheur digital Affichage des fonctions/menus DMX input Connecteur XLR mâle 3 broches, entrée du signal DMX DMX output Connecteur XLR femelle 3 broches, sortie du signal DMX Porte fusible Fusible de protection Alimentation électrique...
- Page 8 MENU MODE Pour changer de mode et accéder aux menus/fonctions. ENTER Pour la validation. UP/DOWN, pour la navigation dans les menus et l’incrémentation/décrémentation des valeurs. MENU d001-d512 Adressage DMX Addr 11CH/13CH Sélection 11 ou 13 canaux DMX CHnd Master auto mode Auto Mode DMX512 SLnd...
- Page 9 PROTOCOLE DMX - 11 CANAUX CANAL VALEUR FONCTION 0-255 Rotation PAN 0-255 Rotation TILT 0-255 Vitesse de rotation PAN et TILT 0-255 Dimmer 0-255 Effet Stroboscopique 0-159 Sélection couleur 160-255 Changeur automatique de couleur 0-119 Sélection GOBO 120-255 Changeur automatique de GOBO 0-99 Prisme non activé...
- Page 10 CARACTÉRISTIQUES TECHNIQUES Dimensions 195x170x280mm Poids Type d’alimentation Alimentation à découpage (International) Tension d’alimentation 220-240V~ 50/60Hz Puissance consommée 120W 11 ou 13 canaux Angles PAN 540° Angles TILT 230° Modes Auto, musical, maître/esclave Source lumineuse 1 x LED blanche 80W Gobos Roue de 12 gobos Couleurs Roue de 8 couleurs...
- Page 11 ROUES DE COULEURS ET DE GOBOS ROUE DE GOBOS N° GOBO VALEUR 10-19 20-29 30-39 40-49 50-59 60-69 70-79 80-89 90-99 100-109 110-119 ROUE DE COULEURS N° COULEUR VALEUR 0-19 20-39 40-59 60-79 80-99 100-119 120-139 140-159 ROUE D'EFFETS PRISM RAINBOW P.11...
- Page 12 Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux directives européennes suivantes : LVD Directive 2014/35/EU :...
- Page 13 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE / SERVICE...
- Page 14 Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment.
- Page 15 • Power Disconnection Notice: To disconnect the device from the power source, the power plug must be removed from the power outlet. For this reason, the device must be placed in a position that allows constant, unobstructed access to the power outlet.
- Page 16 PRODUCT INSTALLATION POWER SUPPLY Please use the attached power, note that power voltage and frequency are the same as the marked voltage and frequency of device when connecting power. Every device's power should be connected separately, so that de- vice can be controlled individually. CABLE SPEC.
- Page 17 OPERATION INSTRUCTIONS Keyboard For value selection & menus navigation Display Display menu and values DMX input DMX signal input - XLR 3 pin DMX output DMX signal Output - XLR 3 pin Fuse holder Protection fuse , replace with same value fuse Power supply Input 110 - 240V~ power supply INPUT P.17...
- Page 18 MENU OPERATING INSTRUCTION MODE Mode Option, to choose the operating mode of laser. ENTER Confirmation, to confirm the laser to show the present mode at the next operation. UP/DOWN, to change operating mode, parameter or DMX address. MENU d001-d512 DMX adress setting Addr 11CH/13CH 11/13 Channel Set...
- Page 19 DMX PROTOCOL - 11 CHANNELS CHANNEL VALUE CONTENT 0-255 Pan Running 0-255 Tilt Running 0-255 Running Speed in Pan/Tilt 0-255 Dimming 0-255 Strobe 0-159 Choose color 160-255 Change the color automatically from slow to fast 0-119 Fixed Gobo 120-255 Change the pattern automatically from slow to fast 0-99 Prism OFF 100-127...
- Page 20 SPECIFICATIONS Dimensions 195x170x280mm Net weight Power supply type Switching power supply (International) Power supply. 220-240V~ 50/60Hz Power consumption 120W 11 or 13 channels Angles PAN 540° Angles TILT 230° Modes Auto, music, master/slave Lighting source 1 x LED white 80W Gobos Wheel 12 gobos Colors...
- Page 21 GOBO & COLOR WHEELS GOBO WHEEL N° GOBO VALUE 10-19 20-29 30-39 40-49 50-59 60-69 70-79 80-89 90-99 100-109 110-119 COLOR WHEEL N° COLOR VALUE 0-19 20-39 40-59 60-79 80-99 100-119 120-139 140-159 PRISM RAINBOW COLOR WHEEL P.21...
- Page 22 When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:...
- Page 23 P.23...
- Page 24 Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit,sans permission écrite de la société ALGAM. ALGAM 2 Rue de Milan, 44470 Thouaré-sur-Loire, FRANCE Manuale di istruzioni cartaceo Raccolta Carta Smaltisci correttamente il packaging...
