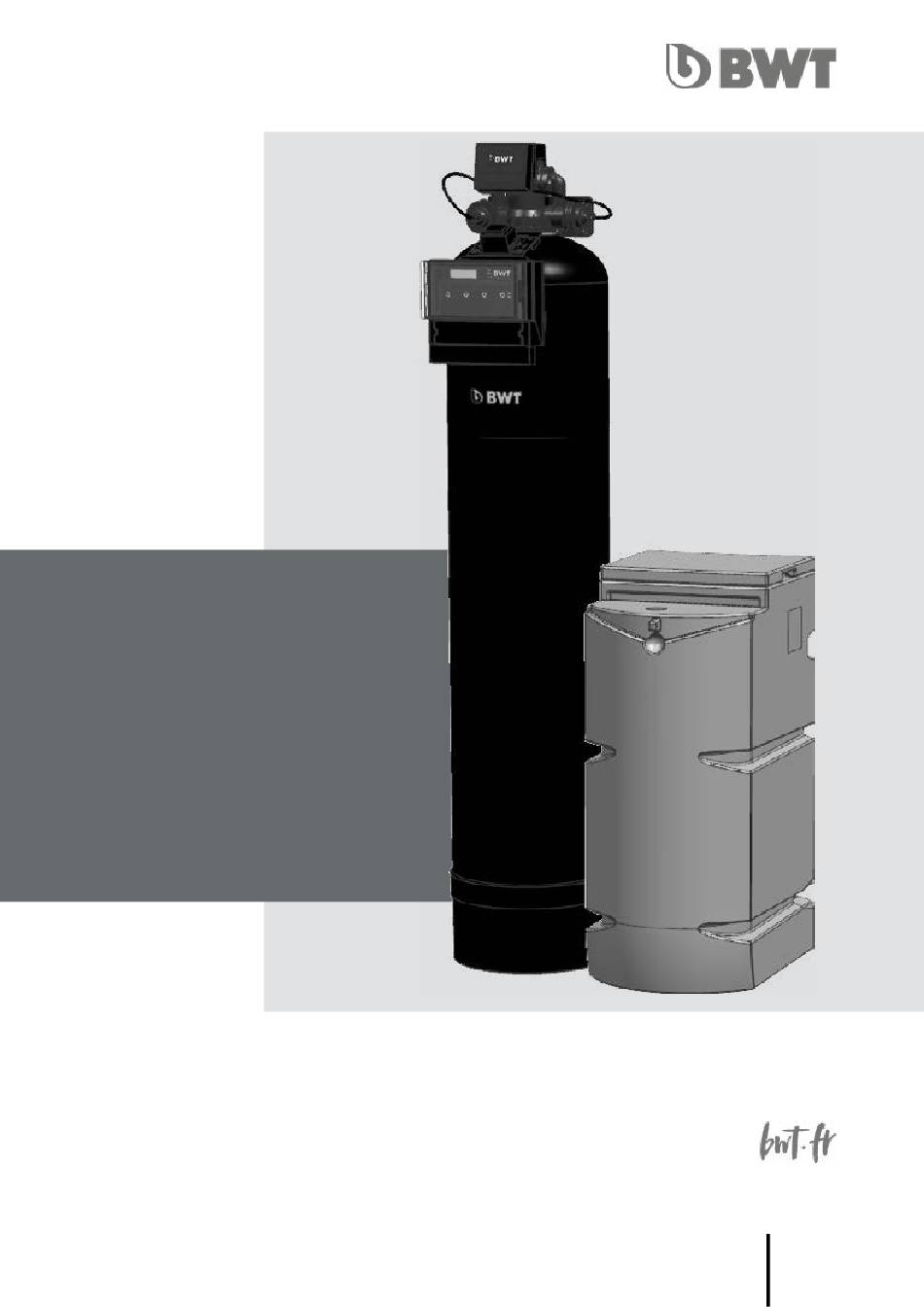

BWT PERLA
PRO L
FR
NOTICE ORIGINALE - INSTRUCTIONS DE MONTAGE ET D'UTILISATION
GB
INSTRUCTIONS FOR ASSEMBLY AND USE
Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020
1

Publicité

loading

Manuels Connexes pour BWT PERLA PRO L

Sommaire des Matières pour BWT PERLA PRO L

  • Page 1 BWT PERLA PRO L NOTICE ORIGINALE - INSTRUCTIONS DE MONTAGE ET D’UTILISATION INSTRUCTIONS FOR ASSEMBLY AND USE Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 2 Coupures de courant secteur .......................20 Maintenance ............................20 INCIDENTS, CAUSES ET REMÈDES ....................... 22 Contact fabricant 103, rue Charles Michels F-93206 Saint Denis Cedex E-Mail : bwt@bwt.fr www.bwt.fr Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 3 : transformateur), il est nécessaire de compléter sa protection face aux parasites usuels par un antiparasitage adapté et un raccordement par câble blindé. Ne pas ouvrir le boîtier électrique de l’appareil sans habilitation. Danger d’électrocution. Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 4 - non-respect des consignes d’installation (chapitre INSTALLATION & RACCORDEMENTS) - non-respect des consignes données dans les chapitres ENTRETIEN et MAINTENANCE - non-respect des caractéristiques d’environnement données dans le chapitre CARACTÉRISTIQUES TECHNIQUES Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 5 7 bar Débit minimal requis pour une bonne régénération 0,9 m3/h minimale 1°C Température de l’eau maximale 35°C minimale hors gel Température du local maximale 40°C Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 6 Charge au sol en service Poids d’expédition Débit soutirage à TH<0,2°f m3/h * En fonction des réglages et des impératifs fonctionnels liés à l’eau à traiter et aux conditions d’utilisation. Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 7 Prévoir également un anneau au plafond pouvant supporter au moins une charge de 50 kg afin de pou- voir si nécessaire installer un moyen de levage (type palan ou similaire) permettant de déposer le bloc hydraulique de commande. Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 8 Les raccordements à l’adoucisseur devront impérativement être démontables et accessibles afin de faciliter les éventuelles opérations de maintenance. Les canalisations devront être correctement supportées afin qu’aucun effort ou contrainte ne se répercute sur l’appareil. Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 9 Des prises d’échantillons seront également prévues en amont et aval de l’adoucisseur. L’adoucisseur BWT PERLA PRO L devra être protégé d’éventuels retours d’eau chaude par l’intermédiaire de dispositifs anti-retour adaptés, montés en aval de l’appareil sur la conduite d’eau traitée.
  • Page 10 BWT soit en façade de l’adoucisseur. ❸ - 3/ Engager et tirer la fermeture éclair pour plaquer la jaquette néoprène sur le corps de l’adoucisseur Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 11 NO = Contact sec normalement ouvert C = Commun Alimentation d’une sonde Bio (Option) Respecter les polarités : borne – fil noir borne + fil rouge Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 12 Contact sec : Fermé 30 secondes pour enclenche- ment de la régénération. Ré-armement par ré-ou- verture du contact 30 secondes afin d’éviter une régénération en boucle. Non utilisé Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 13 Affichage de l’heure de début ou fin de régénération Affichage du volume entier restant en litres ou en m3 Affichage du nombre de régénérations Affichage du volume total traité en m3 Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 14 A5X-Control. Les adoucisseurs BWT PERLA PRO L peuvent fonctionner sous des modes différents identifiés par les codes décrits ci-dessous. Le kit de chloration BWT PERLA PRO L disponible en option est également identifié par un code spécifique et ce, pour chaque mode de fonctionnement.
  • Page 15 électrolyse de la saumure aspirée. Régénération en fonction du cycle program- Volume mable de l’adoucisseur et de la moyenne 42230 de consommation journalière à une heure anticipé «Data» prédéterminée. Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 16 L.0300 P080 heure régénération 0.01:00 P081 heure régénération 1° créneau 1.01:00 P082 heure régénération 2° créneau 1.01:00 P083 heure régénération 3° créneau 1.01:00 Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 17 COMMANDE D’UNE POMPE EXTÉRIEURE Un contact 24 volts est disponible sur la borne V4 de J23 pour asservir une pompe doseuse dès que l’adou- cisseur n’est pas en régénération. Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 18 RACCORDEMENTS LIAISONS DIALOGUE Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 19 Simply Connect). NOTA : Il est de la responsabilité de l’utilisateur de définir la dureté résiduelle compatible avec les dispositifs et appareils installés en aval. Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 20 Pour la propreté de la résine, une meilleure qualité d’eau et une protection accrue de votre adoucisseur, BWT a développé le kit AQA Clean CT code P0004895 pour répondre à cette demande (suivre les instructions d’utilisation livrées avec le kit AQA Clean CT).
  • Page 21 Câble = P0012723 Tous les 5 Remplacement des flexibles Entrée et P0073394 Sortie (1) - Prestation pouvant être assurée par BWT dans le cadre d’un contrat. Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
  • Page 22 Mettre en place le limiteur de débit égout. saumure dés le début du diaphragme à la sortie égout de la régénération. des eaux de régénération de l’adoucisseur. Notice technique BWT PERLA PRO L - code P0011157 - Rev 19 - 25/09/2020...
