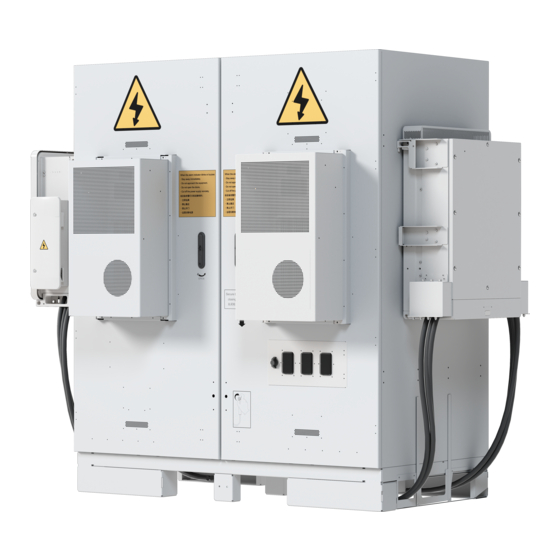

Page 1 LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1, 200KWH-2H1) Smart String ESS Manuel d'utilisation Édition Date 18-08-2023 HUAWEI DIGITAL POWER TECHNOLOGIES CO., LTD.
Page 2 Copyright © Huawei Digital Power Technologies Co., Ltd. 2023. Tous droits réservés. Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen que ce soit sans le consentement écrit préalable de Huawei Digital Power Technologies Co., Ltd. Marques et autorisations et les autres marques déposées de Huawei sont des marques déposées de Huawei Technologies Co.,...
Page 3 À propos de ce document Objet Ce document décrit l’installation, les connexions électriques, la mise en service et le dépannage du Smart String Energy Storage System LUNA2000-97KWH-1H1、 LUNA2000-129KWH-2H1、LUNA2000-161KWH-2H1、LUNA2000-200KWH-2H1 (aussi appelé ESS). Avant d’installer et de faire fonctionner l’ESS, lisez soigneusement ce document afin de comprendre les informations de sécurité...
Page 4 Version 06 (20/07/2023) Mise à jour 2.1 Description du modèle. Mise à jour 2.4.1 Schéma des circuits. Mise à jour 2.5.1 Scénario raccordé au réseau. Mise à jour 14 Spécifications techniques. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 5 Mise à jour 10.4 Mise à niveau de l'ESS. Édition 02 (28/02/2023) Ajout de la section 5.2 Exigences relatives au dégagement. Ajout de la section 5.3 Exigences relatives à la fondation. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 6 électrique). Mise à jour 14 Spécifications techniques. Mise à jour C Gestion des urgences. Édition 01 (30/10/2022) Cette version est utilisée pour la première application de bureau (FOA). Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 7 2.3.3.4 Capteur d’eau des électrodes..........................45 2.3.4 Système d'extinction d'incendie..........................46 2.3.4.1 Système d’extinction d’incendie monté sur le rack....................46 2.3.4.2 Capteur T/H................................48 2.3.4.3 Capteur CO................................49 2.3.4.4 Détecteur de fumée..............................50 Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 8 7.4.3 Installation du contrôleur de rack intelligent......................99 7.4.4 Installation du Smart PCS............................103 7.4.5 (Facultatif) Installation d’une prise de maintenance....................105 7.4.6 (Facultatif) Installation d’un DDSU666-H......................106 8 Installation des câbles......................107 8.1 Préparation des câbles..............................108 Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 9 B Comment réparer les dommages faits à la peinture ?............175 C Gestion des urgences....................... 180 D Comment recycler les batteries usées ?................183 E Mise en service de la CMU......................184 Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd. viii...
Page 10 E.2.1 Téléchargement et installation de l’application...................... 195 E.2.2 Connexion à l'application............................196 E.2.3 Modifier le mot de passe............................198 F Coordonnées..........................199 G Chatbot intelligent de Digital Power................... 201 H Acronymes et abréviations..................... 202 Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 12 Pendant les opérations, utilisez des outils isolés dédiés pour éviter les électrocutions ou les courts-circuits. Le niveau de tension de tenue diélectrique doit être conforme aux lois, réglementations, normes et spécifications locales. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 13 Seuls les professionnels qualifiés ou le personnel formé sont autorisés à installer, utiliser et entretenir l'équipement. Seuls les professionnels qualifiés sont autorisés à retirer les installations de sécurité et à inspecter l'équipement. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 15 : Débranchez la source d'alimentation électrique. Vérifiez si l'équipement est sous tension. Installez un câble de terre. Accrochez des pancartes d'avertissement et mettez en place des barrières. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 16 Fixez les câbles enterrés à l'aide de supports de câble et de colliers de câble. Assurez- vous que les câbles de la zone de remblayage sont en contact étroit avec le sol pour éviter toute déformation ou tout dommage pendant le remblayage. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 17 électrostatique et des gants antidécharge électrostatique ou un bracelet antidécharge électrostatique correctement mis à la terre. Figure 1-1 Port d'un bracelet antidécharge électrostatique (ESD) Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 18 Assurez-vous que l'équipement est stocké dans un endroit propre, sec et bien ventilé, avec une température et une humidité appropriées, et qu'il est protégé de la poussière et de la condensation. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 19 Tous les trous de câbles doivent être scellés. Scellez les trous de câbles utilisés avec du mastic d'étanchéité. Scellez les trous de câbles non utilisés avec les capuchons livrés avec l'équipement. La figure suivante montre les critères d'une bonne étanchéité avec du mastic d'étanchéité. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 20 A VE R TISSEMENT Lorsque vous retirez l'équipement d'une armoire, faites attention aux objets instables ou lourds présents dans l'armoire pour éviter toute blessure. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 21 Déplacez un objet lourd de manière stable avec une force équilibrée à une vitesse régulière et faible. Abaissez l'objet lentement et de manière stable pour éviter toute Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 22 Assurez-vous que le personnel travaillant en hauteur respecte rigoureusement les règles de sécurité. L'Entreprise n'est pas responsable des accidents causés par la violation des règles de sécurité sur le travail en hauteur. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 23 Ne traînez pas les câbles en acier et les outils de levage sur le sol, et ne cognez pas les objets soulevés contre des objets durs lors du levage. Assurez-vous que l'angle entre deux câbles de levage ne dépasse pas 90 degrés, comme illustré dans la figure suivante. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 24 Si l'ESS est défectueux, ne vous tenez pas dans la zone d'ouverture des portes de l'armoire. A T TENTION Évacuez immédiatement le site une fois que l'avertisseur sonore/stroboscope d'alarme incendie est déclenché. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 25 D ANGER Protégez les batteries des vibrations mécaniques, des chutes, des collisions, des perçages et des impacts violents. Dans le cas contraire, les batteries pourraient être endommagées ou prendre feu. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 26 évacués. D ANGER Le gaz généré par une batterie en feu peut irriter vos yeux, votre peau et votre gorge. Prenez rapidement des mesures de protection. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 27 élevé. A VE R TISSEMENT Une fois les batteries déchargées, chargez-les à temps pour éviter tout dommage dû à une décharge excessive. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 28 La période de garantie de la batterie a expiré. Nous vous conseillons de ne pas utiliser de batteries dont la période de garantie a expiré, car cela constitue un risque pour la sécurité. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 29 Si c'est le cas, déconnectez les bornes de batterie de la terre. N'effectuez pas de travaux de soudage ou de meulage à proximité des batteries afin d'éviter tout incendie causé par des étincelles ou des arcs électriques. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 30 15 minutes, ne vous frottez pas les yeux et consultez immédiatement un médecin. Contact avec la peau : lavez immédiatement les zones touchées avec de l'eau et du savon, et consultez immédiatement un médecin. Ingestion : consultez immédiatement un médecin. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 31 Ne pas utiliser de batteries défectueuses. Contactez une entreprise de recyclage de batterie pour les mettre au rebut dès que possible, afin d'éviter toute pollution environnementale. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 32 LUNA2000-129KWH-2H1 LUNA2000-161KWH-2H1 LUNA2000-200KWH-2H1 Figure 2-1 Numéro du modèle (exemple) Tableau 2-1 Description du numéro de modèle Signification Description Nom de la famille LUNA2000 : Smart String ESS de produits Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 33 égale à 1heures. 2.2 Aspect visuel REMAR QUE Ce document prend le modèle 200 kWh comme exemple. La structure réelle d'un modèle peut varier. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 34 La fondation du site doit être conçue par des professionnels issus d’une école d'ingénierie. Le personnel technique peut se référer aux plans de fondation du l’entreprise. Contactez le gestionnaire du produit de l’entreprise pour obtenir les plans. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 35 Fenêtre de libération de pression Si une explosion se produit dans l’équipement, les fenêtres s’ouvrent pour libérer la pression. Emplacement d'installation du Où le contrôleur de contrôleur de rack rack est installé. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 36 (2) Bouton de démarrage à froid (3) Capteur CO (4) Capteur de statut de porte (5) Position d’installation des blocs (6) Détecteur de fumée batterie (7) Contrôleur d'évacuation (8) Module d’évacuation (9) Capteur T/H Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 37 Mesure la température ambiante et l’humidité de l’armoire en temps réel. Système Utilisé pour le contrôle de l’alarme d’extinction incendie et de l’extinction automatique de d’incendie l’incendie. monté sur le rack Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 38 Contrôle et surveille le capteur de statut d’extension I/O de porte, les capteurs, et les climatiseurs de l’ESS, connecte les câbles au système de protection incendie et démarre le système à froid. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 39 CMU, le SmartModule, la carte d’extension I/O et le système d’extinction d’incendie monté sur le rack. (Facultatif) Utilisée pour avoir de l’électricité pendant Prise de la maintenance. maintenance de 220 V Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 40 Utilisé pour connecter les fibres optiques. fibre optique Plateau de Tient les fibres optiques. gestion de fibres Commutateur Utilisé pour protéger contre les courts- circuits et déconnecter les bus CC. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 41 Bloc batterie Bloc batterie techniques (ESM51320AS1) (ESM57280AS1) Capacité de la cellule 3,2 V/320 Ah 3,2 V/280 Ah Matériau de la cellule Phosphate de fer lithié Phosphate de fer lithié Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 42 2.3.1.2 Contrôleur de Rack Intelligent Figure 2-7 Contrôleur de rack Tableau 2-6 Rendement Spécifications techniques Contrôleur de rack Rendement maximal ≥ 98,5 % Efficacité à pleine charge ≥ 98,5 % Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 43 Plage de tension à pleine charge 595 à 810 V Courant nominal de fonctionnement d’un 76,3 A seul rack de batterie Courant maximal de fonctionnement d’un 92 A seul rack de batterie Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 44 5 % à 95 % HR Mode de refroidissement Refroidissement intelligent de l’air Certification IP IP66 Altitude maximale de fonctionnement 4000 m Bornes d'entrée et de sortie Bornes OT Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 45 2.3.1.3 Châssis de l’alimentation intégrée Figure 2-8 Aspect visuel (1) Vis de terre (2) Bornes d'entrée (3) Coupe-batteries (4) Interrupteurs de charge (5) Module de surveillance (6) Emplacements d'installation du (SMU11B) Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 46 Fixe Une alarme mineure ou un avertissement sont générés. Voyant d'alarme Roug Aucune alarme critique ou majeure n'est majeure générée. Fixe Une alarme critique ou majeure est générée. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 47 Le PSU n'a pas d'entrée CA. Le PSU est endommagé. Clignotement Interrogation en cours. (0,5 Hz) Clignotement (4 Le PSU charge un programme d'application. Voyant Jaune Le PSU n'a pas d'alarme de protection. d'alarme Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 48 Le module se verrouille en raison d'une surtension en sortie. Le PSU ne génère aucune sortie en raison de défauts internes. 2.3.2 Système de surveillance Figure 2-11 Position du système de surveillance Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 49 (15) Ports DO 12 V (16) Ports COM (17) Port d’alimentation d’entrée (18) Port d’alimentation d’entrée 24 V 12 V (19) Point de mise à la terre de protection Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 50 La carte d’extension I/O contrôle et surveille le capteur de statut de porte, les capteurs et les climatiseurs de l’ESS, connecte les câbles au système de protection incendie et démarre le système à froid. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 51 Dimensions (H x L x P) 113,7 mm x 251 mm x 54,5 mm 2.3.3 Système de contrôle des conditions ambiantes Figure 2-13 Position du système de contrôle des conditions ambiantes Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 52 746 mm x 446 mm x 300 mm Poids 38,4 kg Certification IP IP55 (entre la circulation de l’air interne et la circulation de l’air extérieur) Plage de température de -30 °C à +55 °C fonctionnement Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 53 9 à 16 V CC Température de stockage -40 °C à +80 °C Sortie des signaux Deux ports RJ45, mise en cascade bidirectionnelle Le capteur T/H utilise un connecteur RJ45. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 54 2.3.3.3 Capteur de statut de porte Figure 2-17 Aspect visuel (1) Commutateur (2) Aimant Spécifications Capteur de statut de porte techniques Méthode de connexion Bornes de câblage Courant nominal 500 mA Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 55 Lorsque les électrodes détectent de l’eau, ils sont court-circuités et la CMU signale une alarme. Figure 2-18 Aspect visuel Spécifications techniques Capteur d’eau des électrodes Température de fonctionnement -40 °C à +80 °C Température de stockage -40 °C à +80 °C Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 56 électrique du système de protection incendie monté sur le rack et ouvre le récipient contenant l’agent extincteur. L’agent d’extinction est relâché par l’embout pour refroidir l’armoire et éteindre l’incendie. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 57 Température -40 °C à +60 °C de transport Température -40 °C à +60 °C de stockage Humidité ≤ 97 % HR (40 °C sans condensation) relative Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 58 9 à 16 V CC Température de stockage -40 °C à +80 °C Sortie des signaux Deux ports RJ45, mise en cascade bidirectionnelle Le capteur T/H utilise un connecteur RJ45. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 59 8 à 30 V CC Stabilité ≤ ±3 % FS/an Précision ≤ ±10 % FS Consommation énergétique 0,12 W Signal de sortie RS485 Température de fonctionnement -25 °C à +55 °C Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 60 Broche 6 Réservé Broche 7 Réservé Broche 8 V– 2.3.4.4 Détecteur de fumée Le détecteur de fumée peut détecter la concentration de fumée dans l’environnement. Figure 2-26 Aspect visuel Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 61 Capacité du contact de sortie 3 A/120 V CA ou 3 A/24 V CA Température de fonctionnement -20 °C à +60 °C Humidité ambiante < 95 % HR (sans condensation) Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 62 Figure 2-28 Aspect visuel Spécifications techniques Module d’évacuation Dimensions (H x L x P) 38 mm x 194 mm x 99 mm Tension de fonctionnement 36 à 72 V CC Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 63 Clignotement (0,5 Le système fonctionne correctement. Clignotement (4 La communication du port de série est interrompue ou la panneau n’est pas enregistré. Le Système n'est pas allumé. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 64 200 kWh. Figure 2-30 Schéma des circuits(modèle 200 kWh) 2.4.2 État de l'appareil L’ESS a six états : fonctionnement, hibernation, contrôle automatique, défaillance, hors ligne et chargement. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 65 2.5 Application de mise en réseau 2.5.1 Scénario raccordé au réseau REMAR QUE Dans un scénario PV+ESS, un SmartLogger prend en charge un maximum de 20 ESS en parallèle et 30 onduleurs PV. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 66 LUNA2000-100KTL-M1 Acheté auprès Control System de l'entreprise (PCS) Smart Rack – Acheté auprès Controller de l'entreprise (contrôleur de rack) Smart Array SmartACU2000D, D-00 Acheté auprès Controller de l'entreprise (SACU) Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 67 ZHM3, 50KTL-M3) l SUN2000-(20KTL-M3, 33KTL-NH, 40KTL-NH) l SUN2000-50KTL-NHM3 l Séries SUN2000-(75KTL, 100KTL, 110KTL, 125KTL) l SUN2000-111KTL- NHM0 Figure 2-32 Schéma de mise en réseau de la communication typique (FE) Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 68 LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1, 200KWH-2H1) Smart String ESS 2 Description du produit Manuel d'utilisation Figure 2-33 Schéma de mise en réseau de la communication typique (réseau en anneau à fibres) Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 69 Lorsque vous déplacez un objet lourd à travers une porte, assurez-vous que la porte est suffisamment large pour déplacer l'objet et éviter tout choc ou blessure. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 70 Les batteries ont obtenu les certifications UN38.3 (UN38.3 : section 38.3 de la sixième édition révisée des Recommendations on the Transport of Dangerous Goods, Manual of Tests and Criteria) et SN/T 0370.2-2009 (Part 2 : Performance Test of the Rules for the Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 71 Lors du transport de batteries défectueuses, évitez de vous approcher de toute zone de stockage de matériau inflammable, de toute zone résidentielle ou autres endroits densément peuplés, comme les ascenseurs et transports en commun. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 72 Assurez-vous que la surface du sol est plane (pour le stockage temporaire ou à long terme). Fermez la porte de l'armoire. Température de stockage : –40 °C à 60 °C ; humidité : 5 % à 95 % HR Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 73 Une étiquette de charge de la batterie doit figurer sur le caisse d’emballage. L'étiquette de charge doit indiquer quand a eu lieu la dernière charge et quand doit avoir lieu la prochaine. Figure 4-1 Étiquette de charge de la batterie Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 74 Vers le haut : L'emballage doit être orienté à la verticale pendant le transport et le stockage. Fragile : L'emballage contient des objets fragiles et doit être manipulé avec soin. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 75 Le magasinier doit collecter les informations relatives au stockage des batteries chaque mois et établir régulièrement un rapport avec les informations d'inventaire des batteries. Les batteries en stockage prolongé doivent être chargées en temps opportun. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 76 Mettez les batteries au rebut si le nombre maximal de charges a été dépassé. Préparation des dispositifs de charge Multimètre Pince ampèremétrique Clé à douilles dynamométrique isolée Chargeur Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 77 Étape 7 Une fois la charge et la décharge terminées, attendez que le ventilateur à l’intérieur du chargeur continue de fonctionner pendant environ 5 minutes pour dissiper la chaleur résiduelle, éteignez les disjoncteurs CA et CC, puis retirez les câbles. ----Fin Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 78 Température de stockage : –40 °C à +70 °C (–40 °F à +158 °F) ; humidité : 5 % à 95 % HR Empilez les contrôleurs de rack intelligents avec précaution pour éviter qu'ils ne tombent, ce qui pourrait entraîner des dommages corporels ou matériels. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 79 La zone du site doit répondre aux exigences et il doit y avoir de l'espace pour l'extension de capacité. L'ESS doit être installé à plus de 30 m des installations de communication sans fil tierces. Le site doit être situé dans un endroit bien ventilé. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 81 – À plus de 1 000 à 2 000 m de sources de pollution moyenne comme les usines des secteurs chimiques, du caoutchouc et de la galvanisation Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 82 25 % de la limite inférieure d'inflammabilité (LII). Le débit de la ventilation mécanique doit au moins de 1 ft /min/ft (5,1 L/s/m Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 83 à la détection de fumée, à la détection de gaz inflammables et de dispositifs anti-explosion peuvent être ignorées. Par contre, les exigences relatives à Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 84 Le dégagement autour de l’équipement doit également répondre aux exigences relatives à la sélection du site (voir 5.1 Exigences relatives au choix du site). Figure 5-1 Exigences relatives au dégagement Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 85 Le schéma de la fondation est utilisé à titre de référence uniquement et ne peut pas être utilisé comme plan de construction final. Les spécifications de conception de la Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 86 Lors du levage Ne permettez pas à une personne non autorisée d'entrer dans les zones de levage et ne restez pas en dessous du bras de la grue. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 87 Ne tirez pas les câbles en acier ou les outils de levage. Éviter la collision avec l’équipement. Fixez l’armoire que vous avez déplacée avant de commencer le levage d'une autre armoire. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 88 (par exemple, utilisez un cache anti-poussière, un film plastique ou un chiffon en tissu) après avoir déballé les batteries pour éviter l'accumulation de condensation et de poussière, qui peuvent corroder les batteries. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 89 Il est possible que ce tableau ne répertorie pas certains outils requis sur le site. Le personnel chargé de l'installation sur site et le client doivent préparer les outils nécessaires en fonction des exigences du site. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 90 1,2 à 45 N m Pince à dénuder Coupe-câble Maillet en Couteau à lame caoutchouc rétractable Pince hydraulique Multimètre Marqueur Outil de sertissage RJ45 Plage de mesure de tension CC ≥ 1500 V Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 91 Mèche de la perceuse Gaine Pistolet thermique Serre-câble à percussion thermorétractable Ф16 mm Échelle isolée Grue Câble de levage Chariot élévateur électrique Longueur du fil ≥ 1845 mm x 4 Transpalette Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 92 évident. Si un article est manquant ou endommagé, contactez votre revendeur. REMAR QUE Pour plus de détails sur le nombre d'accessoires livrés avec l'équipement, voir la liste d'emballage dans la valise d'emballage. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 93 Étape 1 Retirez la plaque de déflecteur au bas de l’ESS. Figure 7-1 Retrait du déflecteur du bas Étape 2 Retirez les palettes. Figure 7-2 Retrait des palettes Étape 3 Installez la plaque de déflecteur au bas de l’ESS. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 94 Manuel d'utilisation Figure 7-3 Installation de la plaque de déflecteur Étape 4 Ouvrez les portes de l'armoire. REMAR QUE Rangez bien les clés après utilisation. Figure 7-4 Ouverture des portes Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 95 Étape 7 Après avoir fermé les portes de l’armoire, déplacez l’ESS à la position indiquée. REMAR QUE Si un chariot élévateur ne peut pas être utilisé sur le chemin (par exemple en cas de pente), utilisez une grue pour déplacer l’ESS. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 96 Figure 7-7 Utilisation d’un chariot élévateur A VIS Si vous utilisez un chariot élévateur, attachez et fixez l’ESS selon les exigences du site afin d’éliminer tout risque de chute. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 97 7.3 Raccordement d'un câble de terre au ESS REMAR QUE Assurez-vous que l'impédance de mise à la terre de l'équipement est conforme aux normes électriques GB 50054 et locales. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 98 La feuille d'acier galvanisé à chaud plate doit être préparée par le client (spécifications recommandées : ≥ –40 x 4). Les dimensions spécifiques dépendent du courant de défaut du site et sont sujettes à la conception de l’école d’ingénierie. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 99 Les spécifications du câble de masse sont soumises à ce tableau ou calculées selon la norme IEC 60364-5-54. Figure 7-11 Connexion d'un câble de terre Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 100 Power Sensor (DDSU666-H) Remarque [1] : l Six blocs batteries factices ont été préinstallés dans l'ESS LUNA2000-97KWH-1H1, pour lequel six blocs de batteries sont requis. l Quatre blocs batteries factices ont été préinstallés dans l'ESS LUNA2000-129KWH-2H1, pour lequel huit blocs de batteries sont requis.
Page 101 L’aspect visuel du kit d’installation des blocs batterie dans ce document est utilisé uniquement à titre de référence. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 102 N’installez pas les blocs batterie les jours pluvieux, neigeux ou brumeux. Sinon, l’humidité ou la pluie pourrait entraîner l’érosion des blocs batterie. Procédure Étape 1 Retirez la colonne du milieu. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 103 Étape 2 Utilisez un chariot élévateur pour transporter le kit d’installation à côté du ESS. Figure 7-14 Dimensions de l’espace réservé au chariot élévateur Étape 3 Sortez le kit d’installation. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 104 Figure 7-15 Sortie du kit d’installation Étape 4 Insérez, assemblez et fixez le kit d’installation sur chariot élévateur. Figure 7-16 Assemblage du kit d’installation Étape 5 Sortez un bloc batterie. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 105 Figure 7-18 Sortie du bloc batterie Étape 6 Installez le manche d’opération sur le bloc batterie, placez le bloc batterie sur le kit d’installation et sécurisez le bloc batterie. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 106 Des blocs batteries factices ont été préinstallés dans les ESS de 97 kWh, 129 kWh et 161 kWh afin de séparer les canaux d'aération et vous ne devez pas les retirer. Figure 7-20 Installation du bloc batterie dans l’ESS Étape 8 Sécurisez le bloc batterie. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 107 Figure 7-21 Sécurisation du bloc batterie Étape 9 Installez les plaques d’aération entre les blocs batterie selon l’étiquette des plaques d’aération. Les plaques d’aération sont fournies avec le produit. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 108 LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1, 200KWH-2H1) Smart String ESS 7 Installation Manuel d'utilisation Figure 7-22 Installation des plaques d’aération Étape 10 Installez la colonne dans l’ESS. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 109 Étape 1 Retirez le cache décoratif et le cache du compartiment de maintenance du contrôleur de rack. Figure 7-24 Retrait des caches Étape 2 Installez les barres de cuivre de cuivre court-circuit livrées avec le produit. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 110 Figure 7-25 Installation des barres de cuivre court-circuit(modèle 200 kWh) Figure 7-26 Installation des barres de cuivre court-circuit(modèle 97kWh/129kWh/161kWh) Étape 3 Installez le cache du compartiment de maintenance et le cache décoratif sur le contrôleur de rack. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 111 Les vis de fixation de l’opercule imperméable sont préinstallées sur le support supérieur. Retirez les vis avant d’installer l’opercule imperméable. l Lorsque vous utilisez les manches de levage, tenez les extrémités plus près de l’appareil. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 112 Utilisez des vis M8 pour fixer le contrôleur de rack. Gardez-les soigneusement après les avoir retirées. l Trois personnes au moins sont requises pour installer le contrôleur de rack. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 113 Ouvrez la boîte et vérifiez le Smart PCS livré sur le site afin de vous assurer que le PCS intelligent est complet et intact. Procédure Étape 1 Installer le support de montage. Le support de montage est livré avec le Smart PCS. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 114 Lorsque vous utilisez les manches de levage, tenez les extrémités plus près de l’appareil. Figure 7-32 Installation des oreilles de montage et des manches de levage Étape 3 Fixez le Smart PCS. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 115 Étape 1 Retirez la plaque de déflecteur à l’avant de la zone de distribution d'alimentation. Étape 2 Installez la prise de maintenance. Figure 7-34 Installation de la prise ----Fin Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 116 Le compteur DDSU666-H s’achète auprès de l'entreprise. Procédure Étape 1 Retirez la plaque de déflecteur à l’avant de la zone de distribution d'alimentation. Étape 2 Installez le DDSU666-H. Figure 7-35 Installation du DDSU666-H ----Fin Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 117 étrangers et nettoyez-les le cas échéant. Les raccordements par vis desserrés peuvent engendrer des chutes de tension excessives et des risques d'incendie des batteries lorsque le courant est élevé. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 118 (sans aluminium cuivré à une profondeur alimentation externe deux conducteurs/ d’insertion de du réseau électrique) trois conducteurs 12 mm, borne OT/DT M8 Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 119 A VE R TISSEMENT Assurez-vous que les câbles sont bien branchés. Si un incendie survient alors que les câbles ne sont pas connectés ou sont mal connectés, l’ESS ne pourra pas l’éteindre. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 120 Étape 1 Installez les barres de cuivre pour les blocs batteries et connectez le câble d'alimentation de sortie générale et le câble de démarrage à froid du rack de batterie. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 121 Vérifiez le couple de serrage des écrous installés à l'aide d'une clé à douilles dynamométrique réglée sur 27 N m. l Utilisez un marqueur pour marquer les écrous dont le couple a été vérifié. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 122 Figure 8-2 Installation des barres de cuivre et des câbles (modèle 200 kWh) Figure 8-3 Installation des barres de cuivre et des câbles (modèle 161 kWh) REMAR QUE Connectez le câble de démarrage à froid au Pack1. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 123 8 Installation des câbles Manuel d'utilisation Figure 8-4 Installation des barres de cuivre et des câbles (modèle 129 kWh) REMAR QUE Connectez le câble de démarrage à froid au Pack2. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 124 8 Installation des câbles Manuel d'utilisation Figure 8-5 Installation des barres de cuivre et des câbles (modèle 97 kWh) REMAR QUE Connectez le câble de démarrage à froid au Pack3. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 125 Le câble entre Pack10 et Pack11 est 04097837-10 ou 04098675-10, et les autres câbles sont 04097837-07 ou 04098675-07. l La séquence de câbles est la suivante : 2FCB6-Pack1-2-3-4-5, 2FCB7-Pack12-11-10-9-8-7-6. l Conservez les câbles supplémentaires pour un usage ultérieur. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 126 200KWH-2H1) Smart String ESS 8 Installation des câbles Manuel d'utilisation Figure 8-6 Connexion des câbles 48 V aux blocs batteries Étape 3 Connectez les câbles aux ports COM des blocs batteries. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 127 Le câble entre Pack5 et Pack6 est 04097837-08 ou 04098675-08, le câble entre Pack10 et Pack11 est 04097837-09 ou 04098675-09 et les autres câbles sont 04097837-06 ou 04098675-06. l Conservez les câbles supplémentaires pour un usage ultérieur. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 128 Étape 4 Fermez les caches des bornes des blocs batteries. ----Fin 8.4 Installation des câbles du contrôleur de racks Étape 1 Retirez le cache décoratif et le cache du compartiment de maintenance du contrôleur de racks. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 129 Ne retirez pas le cache d'un connecteur pagode inutilisé. Figure 8-9 Connexion des câbles (modèle 200 kWh) Étiquette de câble Borne de câblage 107-1F1:2>TA1:2BAT+ 2BAT+ 108-1Q2:1>TA1:1BUS+ 1BUS+ 109-1Q1:4>TA1:2BAT- 2BAT- Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 130 Borne de câblage 110-1F2:2>TA1:1BAT+ 1BAT+ 107-1F1:2>TA1:2BAT+ 2BAT+ 108-1Q2:1>TA1:1BUS+ 1BUS+ 109-1Q1:4>TA1:2BAT- 2BAT- 111-1Q2:3>TA1:1BUS- 1BUS- Étape 3 Branchez les câbles préinstallés à J1 (gauche), J2 (droite) et FE1. Figure 8-11 Connexion des câbles Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 131 Étape 5 Installez les caches de protection livrés avec le produit, connectez un câble de terre à la gauche ou à la droite du cache de protection et blindez le câble. Figure 8-13 Connexion d'un câble de terre ----Fin Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 132 Étape 1 Retirez la plaque de déflecteur à l’avant de la zone de distribution d'alimentation. Étape 2 Acheminez le câble d'alimentation CC à travers le trou de câble au bas et connectez-le au disjoncteur CC. Figure 8-14 Connexion du câble d'alimentation CC Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 133 PV et les convertisseurs d’énergie éolienne. Procédure Étape 1 Acheminez le câble d'alimentation CA à travers le trou de câble au bas et connectez-le au MCB. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 134 Étape 1 Retirez la barre de court-circuit de 1 à 2 et insérez-la à 2 à 3 sur le bornier XU. Étape 2 Retirez la barre de court-circuit de 4 à 5 et insérez-la à 5 à 6 sur le bornier XU. Étape 3 Connectez le câble. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 135 Étape 1 Connectez le câble de communication FE au port WAN du CMU. REMAR QUE Faites passer le câble de communication FE à travers les anneaux magnétiques sur le trou de câble afin d’améliorer la qualité du signal. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 136 Seuls des professionnels sont autorisés à connecter des câbles et les épissures de fibre optique. REMAR QUE Dans une topologie de d’anneau de fibre optique, deux câbles de fibre optique sont requis. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 137 Étape 1 Retirez les pièces mécaniques externes de l’ATB. Figure 8-19 Retrait des pièces mécaniques externes Étape 2 Enlevez l'attache du câble de fibre optique. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 138 Figure 8-21 Connexion des câbles à fibre optique Étape 6 Vérifiez que les câbles sont correctement et fermement raccordés. Réinstallez ensuite l'attache du câble de fibre optique et les pièces mécaniques externes. ----Fin Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 139 (preinstallé avant la livraison) 485B K1-COM1:->1PGH1:485B (preinstallé avant la livraison) Câble du transformateur de CT:5 I* (blanc) XT1:1:2>1FCB:1 courant CT:6 I (bleu) Câble d'alimentation XT1:3:1>1PGH1:L XT2:3:1>1PGH1:N Figure 8-22 Connexion des câbles Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 140 Figure 8-23 Connexion des câbles 8.11 Scellement des trous des câbles Une fois les câbles installés, scellez les trous des câbles à l’aide du mastic d'étanchéité fourni. Figure 8-24 Mastic d'étanchéité Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 141 Les câbles sont placés de manière appropriée avec du mou aux points de torsion pour éviter de les étirer. l Les câbles sont acheminés clairement, sans torsions ni croisement dans les armoires. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 142 Les disjoncteurs sont en position OFF. Barre de cuivre Les barres de cuivre ne sont pas déformées, et il n’y a aucun corps étranger sur les barres de cuivres. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 143 Si le PSU ne peut pas être mise sous tension à temps, placez-la dans un environnement intérieur sec sans gaz corrosif. Procédure Étape 1 Poussez le verrou vers la gauche. Étape 2 Retirez la poignée. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 144 SOC faible. Les batteries doivent être rechargées en temps opportun. A VIS Si l’ESS n’a pas été utilisé pendant six mois ou plus après son installation, il doit être contrôlé et testé par des professionnels avant l’opération. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 145 Allumez le commutateur 1FCB2 du PSU. (Comme montré sur 4 dans la Figure 9-2) (Facultatif) Allumez le commutateur 1FB1 de la prise de maintenance de 220 V. (Comme montré sur 6 dans la Figure 9-2) Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 146 Utilisez un multimètre pour vérifier que la tension de sortie à la position 1 de la figure précédente et de 53 V + 5 V. Étape 7 Allumez le commutateur CC 1Q2. (Comme montré sur 8 dans la Figure 9-2) ----Fin Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 147 Le SmartLogger permet à un maximum de deux utilisateurs de se connecter à l'interface utilisateur Web en même temps. Procédure Étape 1 Connectez le câble réseau entre le port réseau du PC et le port WAN ou LAN du SmartLogger. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 148 à l'interface utilisateur Web pour la première fois, un avertissement au sujet des risques de sécurité s'affiche. Cliquez sur Continue to this website pour vous connecter à l'interface utilisateur Web. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 149 Protégez le mot de passe en le modifiant régulièrement et en le conservant dans un endroit sécurisé. Si vous perdez le mot de passe, les paramètres d'usine de l'appareil devront être restaurés. Huawei ne sera pas tenu responsable des pertes résultant d'une mauvaise gestion des mots de passe.
Page 150 Obtenez le package de mise à niveau du SmartLogger auprès de l’entreprise. Étape 1 Sélectionnez Maintenance > Mise à niveau logicielle, chargez le package de mise à niveau du SmartLogger, sélectionnez l’appareil, puis mettez à niveau le SmartLogger. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 151 Figure 10-3 Vérification de l'état Étape 3 Sélectionnez Surveillance > ESR > Param. exéc. > Paramètres et réglez le Nombre de blocs batteries sur le nombre réel de blocs batteries. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 152 Figure 10-4 Réglage du nombre de blocs batteries Étape 4 Sélectionnez Surveillance > ESM > À propos et vérifiez que les versions logicielles de tous les ESM. Figure 10-5 Vérification de la version logicielle ESM Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 153 Étape 1 Sur l’interface utilisateur Web du SmartLogger, choisissez Maintenance > Gestion des appareils > Connecter appareil. Étape 2 Cliquez dans le coin supérieur droit pour démarrer les appareils en lots. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 154 Étape 2 Cliquez sur Assistant de déploiement et réglez les paramètres de base. Réglez les paramètres de base. Figure 10-8 Réglage des paramètres de base Sélectionnez un mode de communication en fonction des exigences du site. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 155 Sinon, la topologie du système ne sera pas mise à jour. Définissez les paramètres tels que l'adaptabilité du micro-réseau et le Code du réseau. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 156 – Réglez ce paramètre sur PQ pour le Configuration des paramètres mode de la source du courant. – Réglez ce paramètre sur VSG pour le mode de la source de la tension. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 157 Scénario d'opération des groupes et Compatibilité avec les micro-réseaux sont les mêmes. Étape 4 Connectez-vous à un compteur électrique et réglez Utilisation du compteur sur Compteur d'exportation et importation. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 158 Étape 5 Connectez-vous aux EMI. Figure 10-11 Réglage des paramètres EMI Étape 6 Réglage du contrôle du stockage d'énergie. Définissez le mode de fonctionnement du contrôle du stockage d'énergie. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 159 – Le SmartLogger fournit directement la limite de puissance de la programmation externe. REMARQUE Si la CMU est connectée, le mode de fonctionnement Entièrement redirigé vers le réseau ne s'affiche pas. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 160 Dans de tels cas, ce mode ne peut pas être utilisé. – Le SmartLogger planifie les batteries en fonction de la limite de puissance de la programmation externe et des politiques précédentes. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 161 Dans de tels cas, ce mode ne peut pas être utilisé. – Le SmartLogger planifie les batteries en fonction de la limite de puissance de la programmation externe et des politiques précédentes. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 162 Dans ce cas, la commande de programmation de couche supérieure contrôle uniquement les onduleurs PV, mais pas les batteries. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 164 Désactiver. Vous pouvez régler ce paramètre en fonction des exigences du site. Dans ce cas, l'étape d'augmentation PV de l'égalisation PV+ESS est la valeur par défaut. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 165 Bande d'ajustement Réglez la fluctuation autorisée inutilisée de la puissance du réseau cible pour le point de connexion au réseau. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 166 Vous pouvez définir un maximum de 14 Charge/Décharge segments horaires. Vous pouvez définir un cycle hebdomadaire en cliquant sur les boutons correspondant aux jours de la semaine, du Lun. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 168 être chargées et peuvent se décharger. Au delà de cette période, les batteries ne peuvent se décharger et peuvent être chargées. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 169 Désactiver. Vous pouvez régler ce paramètre en fonction des exigences du site. Dans ce cas, le contrôle du stockage d'énergie se fait sur la base de la période prédéfinie. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 171 10 Mise en service de l'ESS (WebUI du SmartLogger) Manuel d'utilisation Figure 10-12 NMS Huawei Étape 8 Connectez-vous au NMS tiers, sélectionnez IEC104. Figure 10-13 NMS tiers Étape 9 Connectez-vous aux appareils tiers. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 172 Si aucune alarme d'eau n’est générée, vérifiez si le câble du capteur d’eau est bien connecté. Une fois l’alarme effacée, sélectionnez Surveillance > Param. Exéc. > Protection incendie > Démarrage sur l’interface utilisateur Web du SmartLogger ou de la CMU. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 173 Procédure Étape 1 Sélectionnez Paramètres > Contrôle du stockage d'énergie > Limite de capacité pour définir la limite de capacité. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 174 Vous pouvez modifier PCS en cas de manuellement le pourcentage de puissance active du PCS selon vos panne du besoins. compteur électrique Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 175 Vous pouvez modifier PCS en cas de manuellement le pourcentage de puissance active du PCS selon vos panne du besoins. compteur électrique Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 176 Fermeture de la porte de l'armoire Une fois le déploiement et la mise en service terminés, fermez la porte et fixez la corde de sécurité. Figure 11-1 Fermeture de la porte de l'armoire Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 177 Étape 1 Connectez-vous à l'interface utilisateur Web du SmartLogger, sélectionnez Maintenance > Connecter appareil, puis cliquez sur pour éteindre le smart PCS et le Smart Rack Controller. Figure 12-1 Commande d’arrêt Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 178 Étape 3 (Facultatif) Éteignez le commutateur 5FCB de l’entrée de câble de l’UPS. Étape 4 Éteignez le commutateur CC 1Q1. Étape 5 Éteignez le commutateur entre le côté CA de l'ESS et le réseau électrique. ----Fin Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 179 13 Référence des alarmes Manuel d'utilisation Référence des alarmes Pour plus de détails à propos des alarmes, reportez-vous au document Référence des alarmes ESS Smart String des séries LUNA2000-(97KWH, 129KWH, 161KWH, 200KWH). Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 180 ≤ 1 070 kg ≤ 1 090 kg ≤ 1 110 kg ≤ 1 130 kg batteries) Certification IP IP55 Plage de température de -30 °C à +55 °C fonctionnement Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 181 200–240 V CA, ≤ 4,2 kVA Port de communication Ethernet/fibre optique du système Protocole de Modbus TCP communication du système Exigences en matière de RoHS 6 protection de l'environnement Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 182 Assurez-vous que le côté aluminium de la rondelle est en contact avec la borne de câblage en aluminium et que le côté cuivre est en contact avec le bornier. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 183 Enveloppez la zone de sertissage à l'aide d'une gaine thermorétractable ou d'un ruban isolant. La gaine thermorétractable est utilisé à titre d'exemple. l Faites attention pendant l’utilisation d’un pistolet thermique afin d’éviter les dommages dues à la chaleur à l'appareil. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 184 (5) Pince hydraulique (6) Pistolet thermique Figure A-3 Sertissage d’une borne DT (1) Câble (2) Fil conducteur (3) Gaine thermorétractable (4) Borne DT (5) Pince hydraulique (6) Pistolet thermique Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 185 (requis et le numéro pour repeindre une Pantone indiqué zone étendue) sur celle-ci. 2. Pour les traces, les rayures ou la Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 186 Procédure Étape 1 Poncez délicatement les zones endommagées avec le papier de verre fin pour enlever les traces ou la rouille. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 187 Étape 4 Appliquez la peinture de manière égale sur la zone endommagée en fonction du degré de dommage fait à la peinture à l'aide d'une bombe aérosol, d'un pinceau ou d'un pistolet pulvérisateur jusqu'à ce que toutes les traces du dommage soient invisibles. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 188 60 μm Épaisseur du revêtement intermédiaire 120 μm Épaisseur du revêtement de finition 60 μm Type d'apprêt Peinture époxy riche en zinc Type du revêtement intermédiaire Peinture riche en zinc Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 189 REMAR QUE Le tableau suivant présente une liste de modèles de peinture fournie par Huawei. La liste peut être mise à jour de temps à autre et est fournie à titre de référence uniquement. Le coût de la peinture et des services techniques est soumis aux normes de facturation locales.
Page 190 Si une partie des batteries est immergée dans l'eau, ne les touchez pas pour éviter tout risque d'électrocution. N'utilisez pas de batteries qui ont trempé dans de l'eau. Contactez une entreprise de recyclage des batteries pour leur mise au rebut. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 192 N'ouvrez pas les portes de l'ESS avant que cela ne soit jugé sûr par des professionnels. Respectez les réglementations locales en matière de lutte contre les incendies. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 193 Vous devez couvrir les frais de transport associés. Étape 4 Les entreprises de recyclage s'occupent du recyclage. Les batteries au lithium recyclées sont à la disposition des entreprises de recyclage. ----Fin Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 194 Les noms des paramètres, les plages de valeurs et les valeurs par défaut peuvent changer. L'affichage réel peut varier. E.1.1.2 Disposition de l'interface utilisateur Web Figure E-1 Disposition de l'interface utilisateur Web Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 195 Arrêter pour arrêter est sélectionné. l'appareil. L'icône Sélectionner Cliquez sur l'icône indique qu'un paramètre Réinitialiser pour n'est pas sélectionné. réinitialiser l'appareil. Cliquez sur l'icône pour sélectionner un paramètre. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 196 Définit les paramètres d'exécution. d'exécution Module (M1) Interroge le module d'extension. Carte IO Demande des informations relatives à la carte IO. À propos Interroge la version et les informations de communication. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 197 Définit la période de l'alarme de certificat. l Charge un certificat de sécurité SmartModule. l Active ou désactive la communication à l'aide d'un certificat SmartModule expiré. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 198 Étape 1 Connectez le câble réseau entre le port réseau du PC et le port WAN ou LAN de la CMU. Étape 2 Configurez l'adresse IP du PC sur le même segment de réseau que l'adresse IP de la CMU. Lorsque la CMU est connecté à la SACU Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 199 Ouvrez Internet Explorer. Sélectionnez Outils > Options Internet. Cliquez sur l'onglet Connections, puis sur LAN settings. Décochez la case Use a proxy server for your LAN. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 200 à chaque connexion. Figure E-3 Avertissement sur les risques de sécurité Spécifiez la Langue, le Nom d'utilisateur et le Mot de passe, puis cliquez sur Connexion. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 201 Méthode 1 : Connectez-vous en tant qu'administrateur à l'aide de votre nouveau mot de passe. – Méthode 2 : Connectez-vous en tant qu'installateur à l'aide de votre mot de passe de connexion à l'application (le mot de passe initial est 00000a). Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 202 Protégez le mot de passe en le modifiant régulièrement et en le conservant dans un endroit sécurisé. Si vous perdez le mot de passe, l’appareil devra être restauré aux paramètres d'usine. Huawei ne sera pas tenu responsable des pertes résultant d'une mauvaise gestion des mots de passe.
Page 203 à niveau retardée sera enclenchée. Le système procède automatiquement à la mise à niveau lorsque les conditions le permettent. l Si la mise à niveau échoue, contactez l'assistance technique de Huawei. E.1.2.3 Exportation des journaux de périphériques Étape 1 Accédez à...
Page 204 Étape 4 Une fois l’exportation réussie, cliquez su Archivage du journal pour enregistrer les journaux. ----Fin E.1.2.4 Vérification des alarmes Étape 1 Sélectionnez Aperçu > Alarme active. Figure E-8 Vérification des alarmes ----Fin Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 205 CMU une fois les alarmes effacées. E.2 Opérations sur l’application E.2.1 Téléchargement et installation de l’application Application SUN2000 : Accédez à Huawei AppGallery et recherchez SUN2000 ou scannez le QR code suivant (ou visitez directement https://appgallery.cloud.huawei.com/appdl/ C10279542) pour télécharger et installer l’application.
Page 206 Si vous oubliez votre mot de passe, vous ne pourrez plus accéder aux appareils. Auxquels cas, l'Entreprise ne saurait être tenue responsable de toute perte subie par la centrale. Touchez Connexion manuelle et sélectionnez une icône de produit. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 207 Les versions précédentes des produits ne prennent pas en charge la connexion par QR code. Dans ce cas, connectez manuellement le produit. Étape 3 Sélectionnez un nom d'utilisateur et saisissez le mot de passe. L’écran du menu principal s’affiche. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 208 Modification du mot de passe de connexion d’un utilisateur Une fois connecté à l’application, touchez dans le coin supérieur droit de l’écran et choisissez Modifier le mot de passe pour modifier le mot de passe de connexion. Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 209 Afin d’assurer des services rapides et de meilleure qualité, nous vous demandons de bien vouloir nous fournir les informations suivantes : Modèle Numéro de série (SN) Version logicielle Nom ou ID d’alarme Brève description des signes de la défaillance Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 210 200KWH-2H1) Smart String ESS F Coordonnées Manuel d'utilisation REMAR QUE Informations représentant UE : Huawei Technologies Hungary Kft. Adresse : HU-1133 Budapest, Váci út 116-118., 1. Building, 6. floor. Adresse e-mail : hungary.reception@huawei.com Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 211 LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1, 200KWH-2H1) Smart String ESS G Chatbot intelligent de Digital Power Manuel d'utilisation Chatbot intelligent de Digital Power https://digitalpower.huawei.com/robotchat/ Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 212 Réseau de zone de contrôle (CAN) Unité centrale de surveillance port de communication sectorielle extinction d'urgence contrôleur de rack intelligent bloc batterie Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 213 (CC) sortie numérique Ethernet rapide Gigabit Ethernet entrée/sortie réseau local Diode électroluminescente MBUS bus de surveillance coefficient de température négatif Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 214 État de charge État d'intégrité unité de contrôle de la température temps d'utilisation Système d'alimentation sans interruption Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
Page 215 LUNA2000-(97KWH-1H1, 129KWH-2H1, 161KWH-2H1, 200KWH-2H1) Smart String ESS H Acronymes et abréviations Manuel d'utilisation bus série universel réseau étendu Édition 08 (18-08-2023) Copyright © Huawei Digital Power Technologies Co., Ltd.
