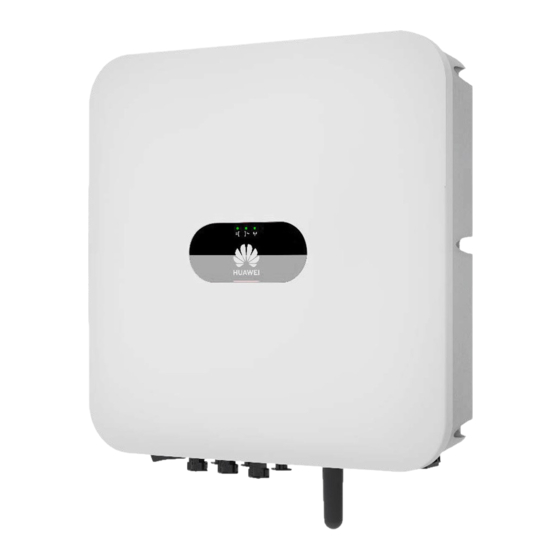

Huawei SUN2000L-2KTL Guide Rapide
Masquer les pouces
Voir aussi pour SUN2000L-2KTL:
- Manuel de l'utilisateur (147 pages) ,
- Guide rapide (25 pages) ,
- Guide rapide (21 pages)
Manuels Connexes pour Huawei SUN2000L-2KTL
Sommaire des Matières pour Huawei SUN2000L-2KTL
- Page 1 SUN2000L-(2KTL-5KTL) Guide rapide Édition : 04 Référence : 31508725 Date: 27/04/2019 HUAWEI TECHNOLOGIES CO., LTD.
-
Page 2: Liste Des Éléments Contenus Dans L'emballage
à la liste de colisage. Si vous constatez un dommage ou qu'il manque un composant, contactez votre revendeur. 5. Huawei ne sera pas responsable des consé quences causé es par la violation des ré glementations de stockage, de transport, d'installation et d'utilisation spé cifié es dans ce document et dans le manuel de l'utilisateur. -
Page 3: Présentation
Présentation (1) Panneau avant (2) LED (3) Support de montage (4) Plaque de montage (5) Dissipateur thermique (6) Valve de ventilation (8) Bornes d'entrée CC (7) Commutateur CC (DC SWITCH) (9) Bornes d'entrée CC (PV1+/PV1–) (PV2+/PV2–) (10) Bornes de batterie (BAT+/BAT–) (11) Port COM (COM) (12) Port de sortie CA (AC) (14) Port d'alarme (ALARM) -
Page 4: Installation Du Support De Montage
Dimensions Si plusieurs onduleurs doivent être installés, consultez le manuel d'utilisation SUN2000L-(2KTL- 5KTL) pour connaî tre les dimensions d'installation. Installation du support de montage Installation murale Veillez à ne pas percer les canalisations d'eau ou les câbles d'alimentation incorporés dans le mur. -
Page 5: Installation Sur Support
Installation sur support Préparez des assemblages de boulons en acier inoxydable M8 (y compris les rondelles plates, les rondelles Belleville et les boulons M8) de longueur appropriée, ainsi que des rondelles plates et des écrous assortis en fonction des spécifications du support. Il est recommandé... -
Page 6: Installation De L'antenne Wifi
Installation de l'antenne WiFi Port d'antenne (ANT) Vérifiez que l'antenne Wi-Fi est bien installée. Si la rondelle d'antenne n'est pas installée, alors l'antenne perdra sa fonction d'étanchéité. Raccordement des câbles Préparation des câbles Pré parez les câbles en fonction des besoins sur site. Plage de zone en Diamètre N °... -
Page 7: Installation Du Câble De Sortie D'alimentation Ca
Installation du câble PE Ne branchez pas le fil neutre sur le boî tier comme un câble PE, sous peine d'entraî ner des décharges électriques. Point de mise à la terre Le point PE du port de sortie CA est utilisé uniquement comme point équipotentiel PE et ne peut pas remplacer le point PE du boî... -
Page 8: Câble À Deux Conducteurs (L Et N)
Câble à deux conducteurs (L et N) Clic 2. Connectez le connecteur CA au port de sortie CA, puis vérifiez le cheminement du câble d'alimentation de sortie CA. Port de sortie CA (AC) -
Page 9: Installation Du Câble D'entrée D'alimentation Cc
Insert de fiche Pour retirer le connecteur CA du SUN2000L, effectuez les opérations dans l'ordre inverse. L'image de droite illustre comment retirer une fiche. Installation du câble d'entrée d'alimentation CC 1. Assurez-vous que la sortie du module PV est bien isolée à la terre. 2. - Page 10 à l'aide des contacts de poinçonnage en métal Connecteur positif Borne positive en métal Connecteur Clic négatif Borne négative en métal Ziehen Sie am Tirez sur le Assurez-vous que le câble câble d'entrée d'alimentation ne pourra pas être retiré CC afin de vérifier qu'il est correctement raccordé.
-
Page 11: Facultatif) Installation Du Câble De Batterie
(Facultatif) Installation du câble de batterie La tension de la batterie peut entraî ner des blessures mortelles. Utilisez des outils d'isolation dédiés pour réaliser les terminaisons des câbles. Vérifiez que le câble de batterie est correctement raccordé. Évitez toute inversion de polarité. ... -
Page 12: Définition Des Broches Du Port Com
Définition des broches du port COM Port COM (COM) N° Étiquette Définition Description RS485B, RS485 à signal différentiel – 485B1 Connectez-le au port de signal RS485 du compteur d'énergie. 485A1 RS485A, RS485 à signal différentiel + RS485B, RS485 à signal différentiel – Connectez-le au port de signal RS485 et 485B2 activez le port de signal sur une batterie. -
Page 13: Définition Des Broches Du Port Alarm
Définition des broches du port ALARM Port d'alarme (ALARM) N ° Étiquette Définition Description ALARM– Signal d'alarme – Connectez-le au port d'alimentation d'une balise ALARM+ Signal d'alarme + d'alarme RS485B, RS485 à signal différentiel – (réservé) 485B3 Connectez-le au port de signal RS485 sur SmartPSB2000L Smart RS485B, RS485 à... -
Page 14: Vérification De L'installation
Vérification de l'installation N ° Critères d’acceptation L'installation du SUN2000L est correcte et sûre. L'installation de l'antenne Wi-Fi est correcte et sûre. Les câbles sont acheminé s correctement et conformément aux exigences du client. Les attaches de câble sont fixées de manière uniforme et sans bavure. Le raccordement du câble de mise à... -
Page 15: Paramétrage Rapide
5. Observez les LED pour vérifier l'état de fonctionnement du SUN2000L. Type Signification État (clignotement lent : allumé pendant 1 seconde, puis éteint pendant 1 seconde ; clignotement rapide : allumé pendant 0,2 seconde, puis éteint pendant 0,2 seconde) Indication de LED1 LED2 fonctionnement... -
Page 16: Facultatif) Enregistrement Du Compte Installateur
2. (Facultatif) Enregistrement du compte installateur Si vous avez déjà un compte installateur, ignorez cette étape. La création du premier compte installateur générera un domaine nomméd'après la société. Pour créer plusieurs comptes installateurs pour la même société, connectez-vous à l'application FusionSolar et appuyez sur Nouvel utilisateur. - Page 17 3. Création d'une centrale photovoltaï que et d'un compte utilisateur Pour plus de détails, consulter le FusionSolar App Quick Guide. Scénario 2 : Mise en service de l’appareil 1. Accédez à la Mise en service de l’appareil. Méthode 1 : avant connexion Méthode 2 : après connexion...
- Page 18 2. Connectez-vous àWiFi de l'onduleur. Connectez-vous en tant qu‘installer et effectuez les Réglage rapide. • Le mot de passe initial pour la connexion à WiFi de l'onduleur est Changeme. • Le mot de passe initial de l’installer est 00000a. • Utilisez ce mot de passe initial lors du premier allumage et changez-le immédiatement après vous être connecté.
-
Page 19: Coordonnées Du Service Client
Coordonnées du service client Coordonnées du service client Adresse électronique du centre Région Pays Téléphone d'assistance des services France Allemagne Espagne Europe Italie eu_inverter_support@huawei.com 0080033888888 Royaume-Uni Pays-Bas Autres pays Australie au_inverter_support@huawei.com 1800046639 Turquie tr_inverter_support@huawei.com 0080021686868 Malaisie /1800220036 Asie- (+66) 26542662 (coût d'un Pacifique apsupport@huawei.com... - Page 20 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang, Shenzhen 518129, People's Republic of China solar.huawei.com...
