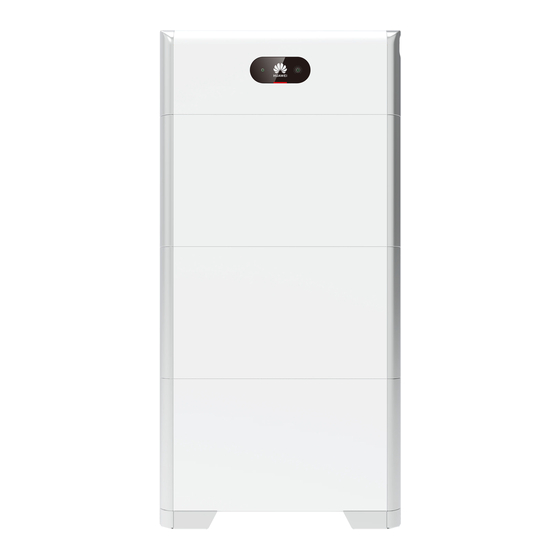

Huawei LUNA2000-5-S0 Guide Rapide
Masquer les pouces Voir aussi pour LUNA2000-5-S0:

Publicité

Liens rapides

LUNA2000-(5-30)-S0
Guide rapide
Édition : 05
Référence : 31500GCU
Date : 05/20/2023
HUAWEI TECHNOLOGIES CO., LTD.

Publicité

loading

Sommaire des Matières pour Huawei LUNA2000-5-S0

  • Page 1 LUNA2000-(5-30)-S0 Guide rapide Édition : 05 Référence : 31500GCU Date : 05/20/2023 HUAWEI TECHNOLOGIES CO., LTD.
  • Page 2 (7) Port COM (COM) (8) Fusible (9) Point de (10) Bornes de batterie mise à la terre (BAT-/BAT+) (11) Trou de la vis de verrouillage pour le commutateur CC (M4)ª Copyright © Huawei Technologies Co., Ltd. 2023. Tous droits réservés.
  • Page 3 Vue avant Vue de gauche Vue de droite (1) Module d'extension (2) Bossage d'alignement (3) Bornes de batterie en de batterie cascade (B+/B–) (4) Bornes de batterie en (5) Port COM (COM) (6) Point de mise à la terre cascade (B+/B–) (7) Dissipateur thermique (8) Point de mise à...
  • Page 4 Système photovoltaï que résidentiel de toiture pour connexion au réseau Le système photovoltaï que résidentiel de toiture pour connexion au réseau se compose généralement d'un module photovoltaï que, d'une batterie LUNA2000, d'un onduleur raccordé au réseau, d'un système de gestion, d'un commutateur CA et d'un boî tier de distribution de l'alimentation (PDB).
  • Page 5 Exigences relatives à l'environnement d'installation • L'environnement d'installation et d'utilisation doit être conforme aux normes internationales, nationales et locales applicables aux batteries au lithium, et se conformer aux lois et réglementations locales. L’utilisateur est obligé de protéger la batterie contre les incendies et d’autres dangers.
  • Page 6 Espace d'installation ONDULEUR Dimensions des orifices de montage CC-CC (utilisation de trois BLOCS batterie) Troisième BLOC batterie CC-CC (utilisation de deux BLOCS batterie) Deuxième BLOC batterie CC-CC (utilisation d'un BLOC batterie) Premier BLOC batterie Installation du support de sol Évitez de percer des trous dans les câbles et les canalisations d'eau enfouis dans le mur.
  • Page 7 Orifices de montage Niveau pour le module de 15 kWh (Optionnel) Orifices de fixation du bloc Orifices de montage pour le module de 10 kWh Plinthe Orifices de montage pour le module de 5 kWh Respectez une distance de 10 à 15 mm entre le support et la surface du mur.
  • Page 8 Installation des modules d'extension de batterie 1. Installez les modules d'extension de batterie et le module de contrôle de l'alimentation sur le support. Les schémas suivants expliquent comment installer les modules d'extension de batterie pour • un modèle de 15 kWh. •...
  • Page 9 2. Fixez le module de contrôle de l'alimentation au mur. Vous pouvez ajuster la pièce de connexion verticalement pour l'aligner sur les trous de vis. 3. (Optionnel) Fixez correctement les modules d'extension de batterie au mur en vous référant à l'étape 2. Installation murale Dimensions des orifices de montage CC-CC (utilisation de trois...
  • Page 10 Installation du support pour une installation murale Pour les installations au sol, la base mesure 50 mm de hauteur. S'il est impossible de satisfaire les exigences en matière d'étanchéité, la batterie peut être fixée à un mur. Les kits de montage doivent être achetés séparément.
  • Page 11 Connexions électriques internes de la batterie Connectez les câbles conformément à la législation et aux réglementations de votre pays. • • Avant de raccorder les câbles, assurez-vous que le commutateur CC sur la batterie et tous les commutateurs connectés à la batterie sont en position OFF. À défaut, la haute tension de la batterie risque de provoquer des chocs électriques.
  • Page 12 Branchement des câbles de signal internes • Le boî tier de protection de la borne de communication fournie avec l'appareil peut être fixé à l'aide d'attaches ou de vis selon le schéma indiqué. Installez des câbles de signal de 5 mm de diamètre et des bouchons en caoutchouc en suivant •...
  • Page 13 Fixation à l'aide de vis • Quand une borne de communication est connectée à un seul câble réseau, vous devez installer un bouchon en caoutchouc étanche. N'installez pas un câble de 5 mm de diamètre dans un bouchon en caoutchouc de Ф7 mm. •...
  • Page 14 Connectez les câbles conformément à la législation et aux réglementations de votre pays. • • La longueur du câble d'entrée d'alimentation CC et du câble de signal entre la batterie et l'onduleur doit être inférieure ou égale à 10 m. Préparez les câbles en fonction des besoins sur site.
  • Page 15 Installation des câbles d'alimentation d'entrée CC 1. Il est recommandé de raccorder les bornes de batterie (BAT+ et BAT–) côté commutateur à l'onduleur et de raccorder l'autre côté à la batterie en cascade. 2. Utilisez les bornes métalliques positives et négatives Stäubli MC4 et les connecteurs CC fournis pour les bornes de batterie.
  • Page 16 Branchement du câble de signal Lorsque vous posez un câble de signal, séparez-le des câbles d'alimentation et tenez-le hors • de portée des sources de fortes interférences pour éviter les interruptions de communication. Assurez-vous que la couche de protection du câble se trouve à l'intérieur du connecteur, que •...
  • Page 17 Définition des broches du port COM Les broches 6 à 10 se trouvent du côté de la rainure. Les bornes de communication du côté de l'onduleur doivent être connectées aux ports RS485+\RS485-, EN+\EN- et PE. Les bornes de communication du côté de l'installation en cascade doivent être connectées aux ports RS485+\RS485-, EN+\EN-, CANH\CANL et PE.
  • Page 18 Raccordement de la borne de communication à l'onduleur Les connecteurs de 6 à 10 broches se trouvent du côté de la rainure. Insérez les bornes en fonction du numéro en sérigraphie. Clic (Optionnel) Connexions de câble dans les scénarios d'installation en cascade Montage en cascade du réseau (1) Borne de communication pour les batteries montées en cascade...
  • Page 19 Montage en cascade de la connexion d'entrée CC Préparez les connecteurs CC et connectez en cascade les bornes de la batterie CC (BAT+ et BAT–) pour les batteries en cascade. Pour plus de détails, consultez la section 4.4 « Installation des câbles d'alimentation d'entrée CC ».
  • Page 20 SUN2000-(2KTL-6KTL)-L1 Port COM (COM) Bornes de batterie (BAT+/BAT–) Définition des broches du port COM N° Étiquette Définition Description RS485B, RS485 à Permet la connexion 485B2 signal différentiel – aux ports de signal RS485 de la RS485A, RS485 à 485A2 batterie. signal différentiel + Permet la connexion au GND du signal...
  • Page 21 SUN2000-(2KTL-6KTL)-L1...
  • Page 22 SUN2000-(3KTL-10KTL)-M1...
  • Page 23 Vérification de l'installation Installation du cache Une fois les connexions électriques effectuées, vérifiez que les câbles sont connectés correctement et de manière sécurisée, installez le cache de protection externe, puis fixez-le à l'aide des vis. Vérification de l'installation N° Critère d'acceptation La batterie est installée correctement et de manière sécurisée.
  • Page 24 Téléchargement de l'application Méthode 1 : rechercher FusionSolar dans Huawei AppGallery et télécharger le dernier package d'installation. Méthode 2 : accéder à https://solar.huawei.com depuis le navigateur du téléphone portable et télécharger le dernier package d'installation.
  • Page 25 Méthode 3 : scanner le QR code suivant et télécharger le dernier package d'installation. FusionSolar Déploiement de la batterie Lorsque l'application se connecte à l'onduleur, un message s'affiche et vous invite à mettre à niveau la version de l'onduleur. Le Smart Dongle V100R001C00SPC117 et les versions ultérieures prennent en charge la batterie LUNA2000.
  • Page 26 Vous pouvez appuyer sur pour obtenir des informations détaillées sur le mode de fonctionnement. Définition du contrôle du stockage d'énergie Sur l'écran d'accueil, sélectionnez Réglage de la puissance > Contrôle du stockage d'énergie , puis définissez les paramètres de la batterie ainsi que son mode de fonctionnement. Vérification de l'état de la batterie Une fois la batterie ajoutée, appuyez sur Surveillance de périphérique sur l'écran d'accueil pour afficher l'état de fonctionnement, le niveau, la puissance ainsi que l'état de charge et de décharge...
  • Page 27 Maintenance et mise à niveau Mise à niveau de la batterie Lorsque le réseau est connecté, sur l'écran de connexion de l'application, appuyez sur > Téléchargement de fichier dans l'angle supérieur droit. Ensuite, sur l'écran d'accueil, sélectionnez Maintenance > MàN périph. pour mettre à niveau la version de la batterie. Stockage et rechargement Remplacement de fusible Les batteries nécessitent d'être...
  • Page 28 Pays/Région Adresse email Tél. France Allemagne Espagne eu_inverter_support@huawei.com 0080033888888 Europe Italie Royaume-Uni Pays-Bas Autre Pour plus de détails, visitez le site solar.huawei.com. Australie eu_inverter_support@huawei.com 1800046639 Turquie eu_inverter_support@huawei.com - 0080021686868 Malaisie /1800220036 (+66) 26542662 (prix d'un apsupport@huawei.com appel local) Asie- Thaï lande...
  • Page 29 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129, République populaire de Chine solar.huawei.com/fr...

Ce manuel est également adapté pour:

Luna2000-30-s0
