Sony AC-VF10 Mode D'emploi

AC Adaptor/Charger
Operating Instructions
Mode d'emploi
Owner's Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer
regarding this product.
Model No. AC-VF10 Serial No.
AC-VF10
Sony Corporation © 1998 Printed in Japan
WARNING
To prevent fire or shock hazard, do not
expose the unit to rain or moisture.
NOTICE FOR THE CUSTOMERS IN THE UNITED STATES AND
CANADA
This symbol is intended to alert the user to the presence
of uninsulated "Dangerous voltage" within the
product's enclosure that may be of sufficient magnitude
to constitute a risk of electric shock to persons.
This symbol is intended to alert the user to the presence
of important operating and maintenance (servicing)
instructions in the literature accompanying the
appliance.
CAUTION
You are cautioned that any changes or modifications not expressly
approved in this manual could void our authority to operate this
equipment.
Note:
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses,
and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio
communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
English
3-864-298-11(1)
Before operating the unit, please read this manual thoroughly and retain it
for future reference.

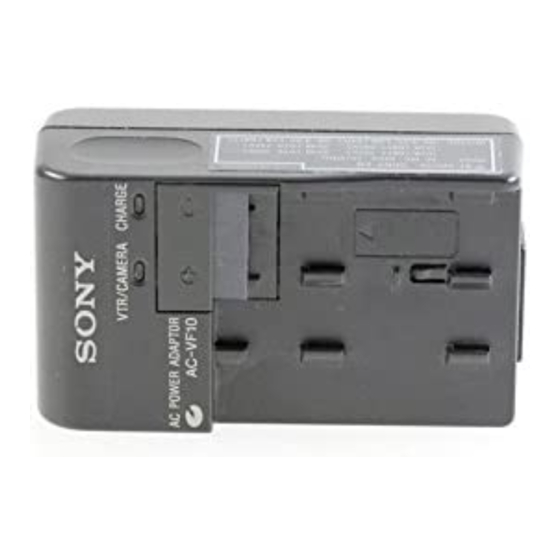

The AC-VF10 AC adaptor/charger can be used as follows:
• to charge a lithium ion type battery pack NP-F10/F20/F30
• to supply power to the Sony video equipment that is compatible with a
lithium ion type battery pack
WARNING
To prevent fire or shock hazard, do not expose the unit to rain or moisture.
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
AC power cord must be changed only at the qualified service shop.
For the customers in Canada
CAUTION
TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO
WIDE SLOT, FULLY INSERT.
Notes on Use
AC power cord plug
The AC-VF10 comes in two models, differentiated by the shape of the AC
power cord plug.
Model
Model for USA/Canada
Model for other countries
• The model for USA and Canada: One blade of the plug is wider than the
other for the purpose of safety and will fit into the power outlet only one
way. If you are unable to insert the plug fully into the outlet, contact your
dealer.
Charging
• Use only a lithium ion type battery pack NP-F10/F20/F30. This unit
cannot be used to charge a Ni-cd type battery pack.
• Attach the battery pack firmly.
• Charge the battery pack on a flat surface without vibration.
• Remove the supplied connecting cord (DK-115) from this unit. If not
removed, charging is not possible.
Charging temperature
The temperature range for charging is 32°F to 104°F (0°C to 40°C).
However, to provide maximum battery efficiency, the recommended
temperature range when charging is 50°F to 86°F (10°C to 30°C).
Others
• The nameplate indicating operating voltage, power consumption, etc. is
located on the bottom.
• The negligible amount of electric current will flow into the AC adaptor/
charger as long as the AC adaptor/charger is plugged into the wall outlet.
• Unplug the unit from the wall outlet if it will not be used for extended
period of time. To disconnect the cord, pull it out by the plug. Never pull
the cord itself.
• Do not operate the unit with a damaged cord or if it has been dropped or
damaged.
• Be sure that nothing metallic comes into contact with the metal parts of
the unit or connecting plate. If it does, a short may occur and the unit may
be damaged.
• Always keep the metal contacts clean.
• Do not install the battery pack at an angle during use. Incorrect
installation of the battery pack can damage the AC adaptor/charger's
connector.
• Do not disassemble or convert the unit.
• Do not apply mechanical shock or drop the unit.
• While the unit is in use, it gets warm. But this is normal.
• Keep the unit away from AM receivers, because it will disturb AM
reception.
• Do not place the unit in a location where it is:
— Extremely hot or cold
— Dusty or dirty
— Very humid
— Vibrating
• Do not use the supplied connecting cord DK-115 with any other AC
adaptor/charger but this unit or car battery charger. The DK-115 operates
normally only when used with this unit.
If any difficulty should arise, unplug the unit and contact your nearest Sony
dealer.
Specifications
Power requirements
Power consumption
Output voltage
Application
Operating temperature
Storage temperature
Dimensions
Mass
Cord length
Supplied accessories
Design and specifications are subject to change without notice.
Use a commercially available AC plug adaptor, if necessary, depending on
the design of the wall outlet.
AC-VF10
This mark indicates that this product is a genuine
accessory for Sony video products. When purchasing
Sony video products, Sony recommends that you
purchase accessories with this "GENUINE VIDEO
ACCESSORIES" mark.
Shape of the plug
Polarized
Non polarized
100 - 240 V AC, 50/60 Hz
13 W
Charge mode:
10 VA (100 V AC), 13 VA (240 V AC)
Operating mode:
22 VA (100 V AC), 28 VA (240 V AC)
DC OUT:
4.2 V, 1.8 A in operating mode
Battery charge terminal:
4.2 V, 1.5 A in charge mode
Sony battery pack NP-F10/F20/F30
32°F to 104°F (0°C to 40°C)
–4°F to 140°F (–20°C to 60°C)
Approx. 1 15/16 × 1 9/16 × 3 3/8 inches
(w/h/d) (49 × 39 × 85 mm)
including projecting parts
Approx. 4.2 oz (120 g)
AC power cord: Approx. 78 3/4 inches (2 m)
Connecting cord DK-115 (1)
AC power cord (1)
Wall outlet
AC plug adaptor
Français
Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et le
conserver pour toute référence future.
L'adaptateur-chargeur AC-VF10 peur être utilisé pour:
• Charger une batterie au lithium-ion NP-F10/F20/F30
• Alimenter un appareil vidéo Sony compatible avec une batterie au
lithium-ion.
AVERTISSEMENT
Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet
appareil à la pluie ou à l'humidité.
Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier
l'entretien de l'appareil qu'à un technicien qualifié.
Le cordon secteur doit être changé par un professionnel uniquement.
Pour les utilisateurs au Canada
ATTENTION
Afin d'écarter tout risque d'électrocution, insérez complètement la fiche la
plus large dans la fente la plus large.
Remarques sur l'utilisation
Fiche du cordon d'alimentation secteur
Le modèle AC-VF10 existe en deux versions, dont la différence est la fiche
du cordon d'alimentation secteur.
Modèle Configuration de la fiche
Modèle pour les Etats-unis Polarisée
et le Canada
Modèle pour les autres pays Non polarisée
• Modèle pour les Etats-unis ou le Canada: Une des lames de la fiche est
plus large que l'autre pour des raisons de sécurité et ne peut s'insérer que
dans un sens. Si vous ne parvenez pas à insérer complètement la fiche
dans la prise, contactez votre revendeur.
Recharge
• N'utilisez que des batteries au lithium-ion NP-F10/F20/F30.
L'adaptateur/chargeur ne peut pas être utilisé pour charger une batterie
au nickel-cadmium.
• Fixer bien la batterie.
• Chargez la batterie sur une surface plane et sans vibrations.
• Débranchez le cordon de liaison fourni (DK-115) de l'adaptateur/
chargeur, sinon la recharge ne sera pas possible.
Température de recharge
La batterie peut être rechargée à une température comprise entre 32°F et
104°F (0°C et 40°C). Cependant, pour que son efficacité soit optimale, il
est conseillé de la recharger entre 50°F et 86°F (10°C et 30°C).
Divers
• La plaque signalétique indiquant la tension de fonctionnement, la
consommation électrique et d'autres informations électriques se trouve
sous l'adaptateur.
• Une quantité négligeable d'électricité circule dans l'adaptateur/chargeur
secteur s'il reste branché sur la prise murale.
• Débranchez l'adaptateur/chargeur secteur de la prise murale si vous
n'avez pas l'intention de l'utiliser pendant un certain temps. Pour
débrancher le cordon secteur, tirez sur la fiche. Ne tirez jamais sur le
cordon.
• N'utilisez pas l'adaptateur lorsque le cordon est endommagé, ou s'il est
tombé ou a été endommagé.
• Evitez que des objets métalliques ne touchent les parties métalliques de
l'appareil ou de la plaque de connexion. Un court-circuit pourrait se
produire et l'endommager.
• Veillez à ce que les contacts soient toujours propres.
• N'installez pas la batterie rechargeable de biais quand vous l'utilisez.
Une utilisation incorrecte de la batterie rechargeable peut endommager le
connecteur de l'adaptateur/chargeur secteur.
• Ne pas démonter ni modifier l'appareil.
• Ne pas appliquer de chocs mécaniques à l'appareil ni le laisser tomber.
• Quand l'appareil est utilisé, il devient chaud. C'est tout à fait normal.
• Ne pas laisser l'adaptateur près d'un récepteur AM, car il perturbera la
réception AM.
• Ne pas entreposer l'adaptateur dans les endroits suivants:
— extrêmement chauds ou froids
— poussiéreux ou sales
— très humides
— exposés à des vibrations.
• Ne pas utiliser le cordon de liaison fourni DK-115 avec un autre type
d'adaptateur/chargeur ou de chargeur de batterie auto. Le DK-115 ne
fonctionne normalement que lorsqu'il est utilisé avec cet adaptateur.
En cas de problème, débranchez l'adaptateur secteur et contactez votre
revendeur Sony.
Spécifications
Alimentation Secteur 100 - 240 V, 50/60 Hz
Consommation 13 W
Mode de charge:
10 VA (100 V secteur), 13 VA (240 V secteur)
Mode de fonctionnement:
22 VA (100 V secteur), 28 VA (240 V secteur)
Tension de sortie DC OUT:
4,2 V, 1,8 A en mode de fonctionnement
Borne de recharge de la batterie:
4,2 V, 1,5 A en mode de charge.
Application Batterie rechargeable Sony NP-F10/F20/F30
Température de fonctionnement
32°F à 104°F (0°C à 40°C)
Température d'entreposage –4°F à 140°F (–20°C à 60°C)
Env. 1 15/16 × 1 9/16 × 3 3/8 pouces (l/h/p)
Dimensions hors tout
(49 × 39 × 85 mm)
Poids Env. 4,2 on. (120 g)
Longueur du cordon Cordon secteur: Env. 78 3/4 pouces (2 m)
Accessoires fournis Cordon de liaison DK-115 (1)
Cordon secteur (1)
La conception et les spécifications peuvent être modifiées sans préavis.
Utilisez, au besoin, un adaptateur de fiche secteur vendu dans le commerce
selon la configuration de la prise murale.
AC-VF10
Adaptateur de fiche secteur
Cette marque indique que ce produit est un accessoire
pour produits vidéo Sony. Lorsque vous achetez des
produits vidéo Sony, Sony vous conseille d'acheter des
accessoires portant la marque "GENUINE VIDEO
ACCESSORIES".
Prise murale
